Kit Bobineuse Deluxe - Dispo Damengo - 1er post
- Mickaël
- Se lève la nuit pour poster
- Messages : 725
- Enregistré le : Mar 16 Fév 2016 22:25
- Nombre de guitares fabriquées : 3
Re: Kit Bobineuse Deluxe - Dispo Damengo - 1er post
Je pense que Dagda en disant "virer la résistance" pensait à la shunter plutôt que de l'enlever physiquement.
Inspiration BC Rich Aulne/syomore 2007: pas présentée
Stratoïde Frêne/Acajou 2008: Resto en cours
Resto copie Ibanez: Finie
Sonata Aerea: Finie
Stratoïde Frêne/Acajou 2008: Resto en cours
Resto copie Ibanez: Finie
Sonata Aerea: Finie
-
- Moyen posteur
- Messages : 12
- Enregistré le : Lun 27 Aoû 2018 19:57
- Nombre de guitares fabriquées : 0
- Localisation : Perpignan
Re: Kit Bobineuse Deluxe - Dispo Damengo - 1er post
Nocive que je suis, j'ai beaucoup de choses à apprendre encore.
Ok merci.
Ok merci.
- Dagda
- Admin
- Messages : 12717
- Enregistré le : Jeu 2 Aoû 2007 19:30
- Nombre de guitares fabriquées : 4
- Localisation : Fontenay sous Bois
- Contact :
Re: Kit Bobineuse Deluxe - Dispo Damengo - 1er post
Ah non ! Moi quand je dis virer c'est virer !
Tu aurais une photo de ton montage ?
Tu aurais une photo de ton montage ?
Il est vraiment druide ce mec ou ça fait quinze ans qu'il me prend pour un con ?
-
- Moyen posteur
- Messages : 12
- Enregistré le : Lun 27 Aoû 2018 19:57
- Nombre de guitares fabriquées : 0
- Localisation : Perpignan
Re: Kit Bobineuse Deluxe - Dispo Damengo - 1er post

En fait, de retirer la résistance, c'est la première chose que j'ai fait mais au test, plus rien ne s'affichait. Après, je me suis dit que je pouvais tout de même essayer et que je verrai bien.
Bilan, cela fonctionne sans bug.
- Mickaël
- Se lève la nuit pour poster
- Messages : 725
- Enregistré le : Mar 16 Fév 2016 22:25
- Nombre de guitares fabriquées : 3
Re: Kit Bobineuse Deluxe - Dispo Damengo - 1er post
Dagda a écrit :Ah non ! Moi quand je dis virer c'est virer !
Ok ok! J'ai compris

Inspiration BC Rich Aulne/syomore 2007: pas présentée
Stratoïde Frêne/Acajou 2008: Resto en cours
Resto copie Ibanez: Finie
Sonata Aerea: Finie
Stratoïde Frêne/Acajou 2008: Resto en cours
Resto copie Ibanez: Finie
Sonata Aerea: Finie
Re: Kit Bobineuse Deluxe - Dispo Damengo - 1er post
Bonjour,
J'ai reçu le kit Damengo ce matin.Vu le boulot, le tarif n'est pas excessif.J'ai retrouvé chez moi une alim hws50 12A.Est ce que ça ira 50w au lieu de 25?Merci
J'ai reçu le kit Damengo ce matin.Vu le boulot, le tarif n'est pas excessif.J'ai retrouvé chez moi une alim hws50 12A.Est ce que ça ira 50w au lieu de 25?Merci
- Dagda
- Admin
- Messages : 12717
- Enregistré le : Jeu 2 Aoû 2007 19:30
- Nombre de guitares fabriquées : 4
- Localisation : Fontenay sous Bois
- Contact :
Re: Kit Bobineuse Deluxe - Dispo Damengo - 1er post
50W ira très bien, faut juste voir si ça rentre dans la boite ?
Il est vraiment druide ce mec ou ça fait quinze ans qu'il me prend pour un con ?
Re: Kit Bobineuse Deluxe - Dispo Damengo - 1er post
Merci Dagda.
J'attaque demain
J'attaque demain
- jbm
- Serial posteur
- Messages : 208
- Enregistré le : Ven 23 Nov 2018 11:16
- Nombre de guitares fabriquées : 1
- Localisation : Sumene
Re: Kit Bobineuse Deluxe - Dispo Damengo - 1er post
Kit commandé, ça commençait à gratter et chatouiller depuis un peu trop longtemps pour ne pas finir par céder à la tentation.
Ils ont mis à jour leur site on dirait, l'url a changé :
https://damengo.com/kit-bobineuse-microphone.html ou celle ci https://damengo.com/laser-design-boutique/lutherie/outillage/kit-bobineuse-microphone.html
Ils ont mis à jour leur site on dirait, l'url a changé :
https://damengo.com/kit-bobineuse-microphone.html ou celle ci https://damengo.com/laser-design-boutique/lutherie/outillage/kit-bobineuse-microphone.html
- jbm
- Serial posteur
- Messages : 208
- Enregistré le : Ven 23 Nov 2018 11:16
- Nombre de guitares fabriquées : 1
- Localisation : Sumene
Re: Kit Bobineuse Deluxe - Dispo Damengo - 1er post
Je double mon post plutôt que d'éditer (pour des raisons de visibilité) pour la question magnétique suivante :
j'ai passer un peu toutes les pages (en tombant sur messages plus ou moins marrants
) mais je n'arrive pas à piger la modification "/!\ ATTENTION - ERREUR AIMANTS - IL FAUT DES 25-05-02 /!\"
je trouve sur leur site un 25x06x02 qui a une force de 1,7 Kg (et qui semble convenir) contre 2,4 Kg pour le précédent (tableau références post 1). Pourquoi cette modification, j'ai loupé quel passage ?
j'ai passer un peu toutes les pages (en tombant sur messages plus ou moins marrants

je trouve sur leur site un 25x06x02 qui a une force de 1,7 Kg (et qui semble convenir) contre 2,4 Kg pour le précédent (tableau références post 1). Pourquoi cette modification, j'ai loupé quel passage ?

- Dagda
- Admin
- Messages : 12717
- Enregistré le : Jeu 2 Aoû 2007 19:30
- Nombre de guitares fabriquées : 4
- Localisation : Fontenay sous Bois
- Contact :
Re: Kit Bobineuse Deluxe - Dispo Damengo - 1er post
Je ne me souviens plus de la raison, probablement une histoire simple du fait que j'avais utilisé cette référence et que ça fonctionnait ...
Il faut un aimant assez puissant pour que le capteur colle bien ...
D.
Il faut un aimant assez puissant pour que le capteur colle bien ...
D.
Il est vraiment druide ce mec ou ça fait quinze ans qu'il me prend pour un con ?
- jbm
- Serial posteur
- Messages : 208
- Enregistré le : Ven 23 Nov 2018 11:16
- Nombre de guitares fabriquées : 1
- Localisation : Sumene
Re: Kit Bobineuse Deluxe - Dispo Damengo - 1er post
C’était en rouge donc je me suis dit qu’il y avait peut être quelque chose. C’est pas grave, vu le minimum de commande j’ai pris les deux références + celle ci que j’utiliserai sûrement à la place : https://www.supermagnete.fr/aimants-a-v ... -S-15-04-N
Qui m’évitera de prendre un aimant mal collé dans la tronche
Qui m’évitera de prendre un aimant mal collé dans la tronche

- jbm
- Serial posteur
- Messages : 208
- Enregistré le : Ven 23 Nov 2018 11:16
- Nombre de guitares fabriquées : 1
- Localisation : Sumene
Re: Kit Bobineuse Deluxe - Dispo Damengo - 1er post

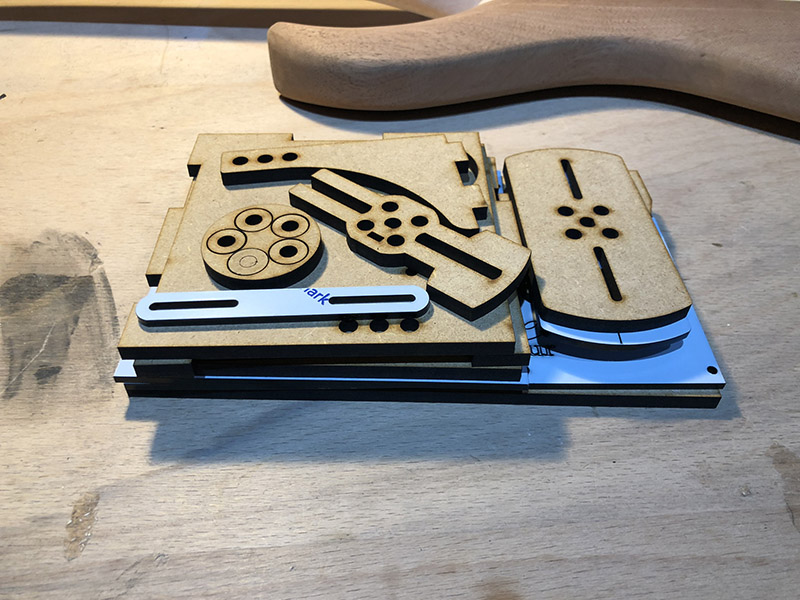

Hop, kit reçu !

La partie électronique attend à la poste

La partie électronique attend à la poste
-
- Membre actif
- Messages : 22
- Enregistré le : Mar 2 Mai 2017 10:19
- Nombre de guitares fabriquées : 1
Re: Kit Bobineuse Deluxe - Dispo Damengo - 1er post
idem,reçu l'électronique , donc au boulot ce soir !
Romulus, Telecaster en cours
-
- Membre actif
- Messages : 22
- Enregistré le : Mar 2 Mai 2017 10:19
- Nombre de guitares fabriquées : 1
Re: Kit Bobineuse Deluxe - Dispo Damengo - 1er post
sauf erreur de ma part la référence alim a changé chez Gotronic , c'est 14981 maintenant pour une 12V 25W, la 14901 c'est une 500W 24V maintenant. En tout cas c'est ce que j'ai commandé, mais étant une quiche en électronique, à part respecter le 12V / 25W .... je voyais pas.
edit : je vois pas ce qui est marqué en gros rouge surligné gras sur la première page ... c'est grave là ... désolé ...
edit : je vois pas ce qui est marqué en gros rouge surligné gras sur la première page ... c'est grave là ... désolé ...

Romulus, Telecaster en cours
-
- Membre actif
- Messages : 22
- Enregistré le : Mar 2 Mai 2017 10:19
- Nombre de guitares fabriquées : 1
Re: Kit Bobineuse Deluxe - Dispo Damengo - 1er post
Hello , et bien nouvelle "bourde" de ma part , j'ai commandé un compteur JDM11-5H sur la mule, mais j'ai reçu un DC24 en source (bon plus en rapport avec l'alim à priori?) , mais c'est marqué en Voltage count DC24V
En ouvrant ça ressemble très fortement à celui que tu as du modifier Dagda.
je vois que tu as supprimé un composant (marqué DB107S sur le mien) et refait des soudures pour relier les points de contact, mais je ne suis pas certain de mon coup... pourrais tu détailler ta modification s'il te plait?
En ouvrant ça ressemble très fortement à celui que tu as du modifier Dagda.
je vois que tu as supprimé un composant (marqué DB107S sur le mien) et refait des soudures pour relier les points de contact, mais je ne suis pas certain de mon coup... pourrais tu détailler ta modification s'il te plait?
Romulus, Telecaster en cours
- Dagda
- Admin
- Messages : 12717
- Enregistré le : Jeu 2 Aoû 2007 19:30
- Nombre de guitares fabriquées : 4
- Localisation : Fontenay sous Bois
- Contact :
Re: Kit Bobineuse Deluxe - Dispo Damengo - 1er post
Ça commence à dater comme modif ... regarde le post avec les photos pour avoir la date ... entre temps j'ai fait d'autre trucs
Fait une photo de l'intérieur de ton compteur, ça sera plus simple
D.

Fait une photo de l'intérieur de ton compteur, ça sera plus simple

D.
Il est vraiment druide ce mec ou ça fait quinze ans qu'il me prend pour un con ?
-
- Membre actif
- Messages : 22
- Enregistré le : Mar 2 Mai 2017 10:19
- Nombre de guitares fabriquées : 1
Re: Kit Bobineuse Deluxe - Dispo Damengo - 1er post
ok , pour la photo je vais réviser comment en inclure dans un post, les tutos LA sont là heureusement pour moi.
Pour les tiennes ça date effectivement un peu
, c'est P6 , post du 29/03/2013 : http://nuxinfo.free.fr/Lutherie/Gabarits/CGNoel/CG-Noel-Compteur-02.jpg c'est celui de droite donc , sauf que je suis en DC24V en alim.
ta version en cours de modification : http://nuxinfo.free.fr/Lutherie/Gabarits/CGNoel/CG-Noel-Compteur-16.jpg
le composant est aussi marqué DB107S (un pont redresseur à priori?) sur le tien, c'est un bon début.
de ce que j'en vois tu as supprimé celui de gauche et créé des contacts, mais je ne voudrais pas me louper.
j'ajoutes la photo des que j'ai de quoi héberger, et retrouvé la manip, mais c'est quasi identique sauf que j'ai une resistance "classique" sur le mien en R3.
Merci Dagda.
PS : au fait j'ai vérifié sur la mule, il n'y avait pas moyen de commander un "no voltage count" ... ou en tout cas j'ai toujours pas trouvé.
Pour les tiennes ça date effectivement un peu

ta version en cours de modification : http://nuxinfo.free.fr/Lutherie/Gabarits/CGNoel/CG-Noel-Compteur-16.jpg
le composant est aussi marqué DB107S (un pont redresseur à priori?) sur le tien, c'est un bon début.
de ce que j'en vois tu as supprimé celui de gauche et créé des contacts, mais je ne voudrais pas me louper.
j'ajoutes la photo des que j'ai de quoi héberger, et retrouvé la manip, mais c'est quasi identique sauf que j'ai une resistance "classique" sur le mien en R3.
Merci Dagda.
PS : au fait j'ai vérifié sur la mule, il n'y avait pas moyen de commander un "no voltage count" ... ou en tout cas j'ai toujours pas trouvé.
Romulus, Telecaster en cours
