pour le manche il y a déjà un paquet d'UD (6x 600gr) qui continuent sur la longueur de la caisse.

le moule de pont inclura le dessus du manche, on chargera en UD sur la longueur de la guitare, pour obtenir une grande rigidité.

A défaut de pré-imprégnés et d'autoclave l'infusion et post cuisson ...

salut Mickaël

non la table sera en carbone, je vais faire un moule. Celui-ci inclura table + dessus du manche. On viendra ensuite coller une touche en bois.

Pour les contre éclisses on pourrait les faire en carbone mais je ne pense pas que cela faire une grande différence (a part de boulot :) )

oui, ça ressemble plus à une hollow... C'est pour cette raison que j'ai fait les renforts qui reprennent caisse et et table, pour éviter trop de résonance.

Une fois de plus, y'a une large part de pifométrie... Faut essayer.

J'ai remis sur la longueur 4 trames d'unidirectionnels (600gr/m2 largeur ...

pose de deux renforts longitudinaux (en sandwich balsa), écartement intérieur 90mm pour que les micros passent sans découpe.

Pour les volumes creux des semi hollow, on voit vraiment toutes sortes de configurations:

avec une partie massive sur la longueur https://zupimages.net/up/26/05/h9s5.png ...

on va arranger ça avec le moule de table et la touche.

J'ai reprise (comme in lâche ) le design Duesenberg starplayer...

j'ai pas de balance adaptée.... mais j'aurais dit, en fonction de la quantité de résine infusée et en partant d'un ration fibre résine 60/40 -
environ 650 gr... MAis bon faudrait finir le détourage et avoir une balance qui va bien Pour le moment y'a pas de renforts.

bon j'ai démoulé le truc (et fait un premier détourage) histoire de mieux me rendre compte dans quelle mesure et où il va falloir poser des renforts.

c'est du pur prototypage, on est plus dans l'empirique que dans le scientifique :)


Ca s'éclaircit, on va pouvoir avancer.


https://zupimages ...

t'as une réf de cire ou t'es sur de ton coup. :)

dans l'ordre, faudrait déjà mieux lustrer le moule , Là je serais bon pour un vernis dans tous le cas :)
mieux encore qu'un tissus un volle de verre 30gr/m2 pour éviter de voir la trame c'est encore pus facile à mettre en place

mais surtout ici la ...

salut Laurent,

on peut faire un gelcoat de couleur, mais pas peindre dans le moule. Même si on pouvait (il faudrait une peinture compatible avec la cire de démoulage, avec la résine et qui donne un bel aspect au démoulage) la peinture serait marquée par la trame du carbone.

et ensuite il y a une ...

Salut Mickaël, si tu veux faire un GC transparent, il faut draper sans coupes, et parfaitement droit sinon ce n'est pas beau.

Vu la forme complexe de la partie de la partie basse de la caisse et de la tête du manche, c'est extrêmement difficile, voir impossible sans coupe.

Je l'ai toujours ...

gelcoat epoxy.

résine prise , périphériques de vide et résine retirés. - c'est parti pour 12 heure de post cuisson à 65 degrés.

ensuite il faudra encore placer des renforts, faire le master du moule de la table, puis le moule ... Bref. Je vais essayer d'avancer sans revenir dans 3 ans.

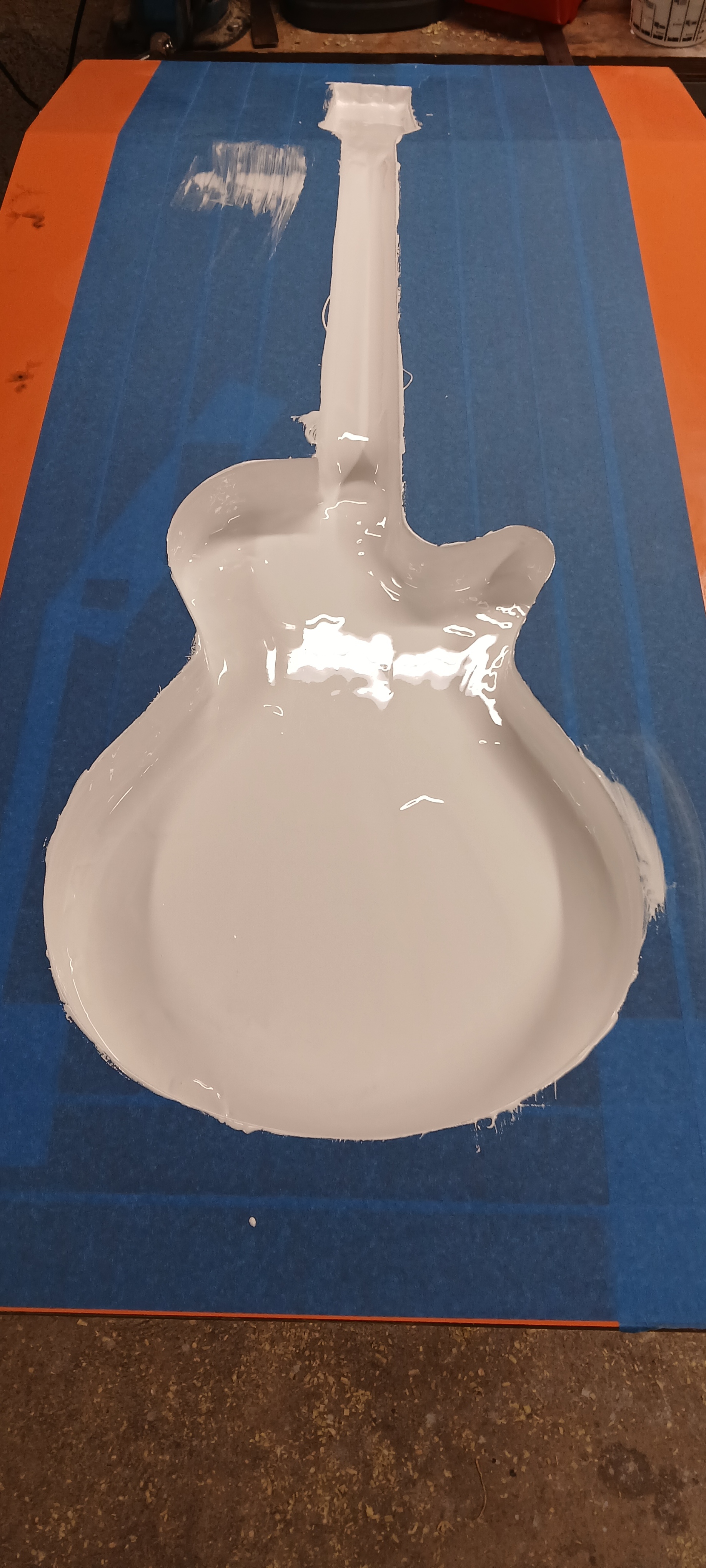

gelcoat

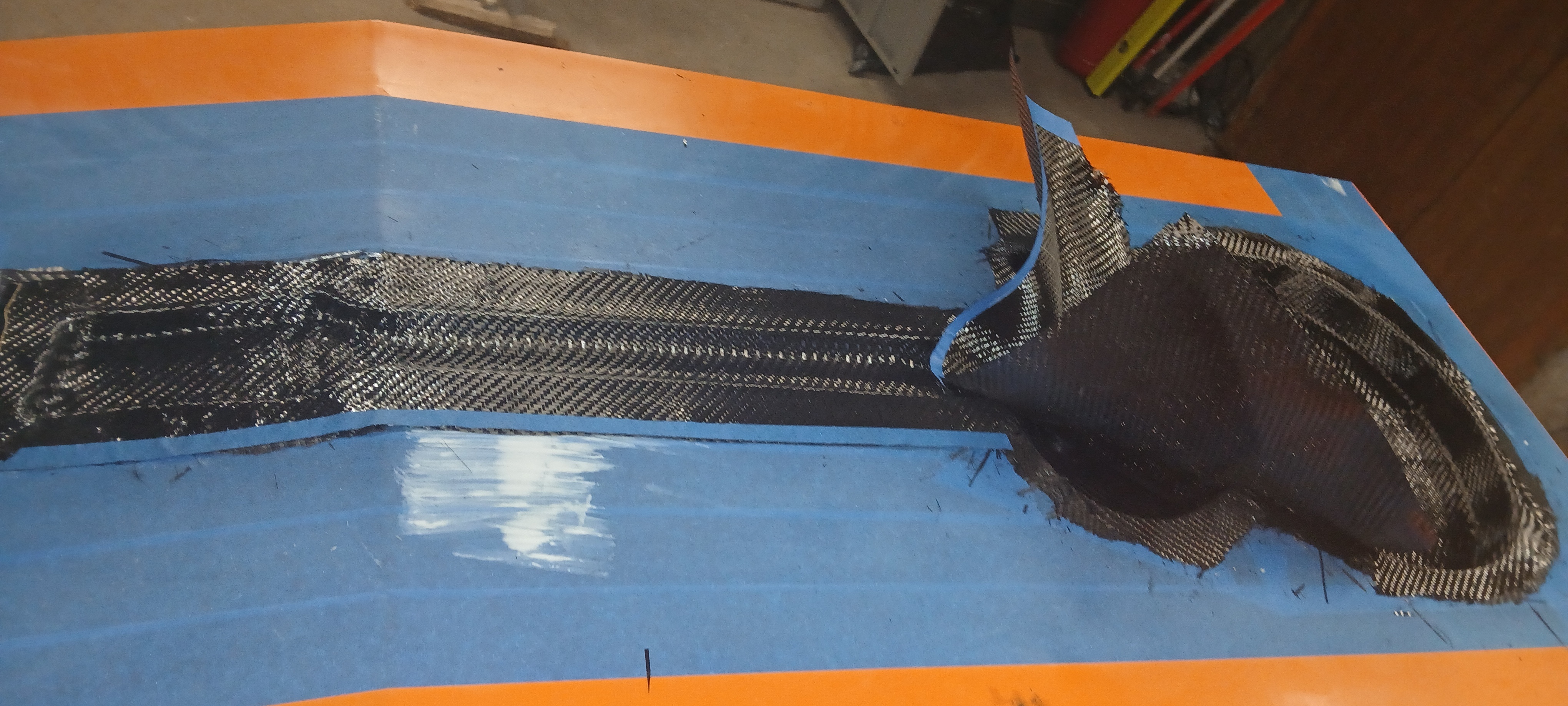

mise en place des tissus

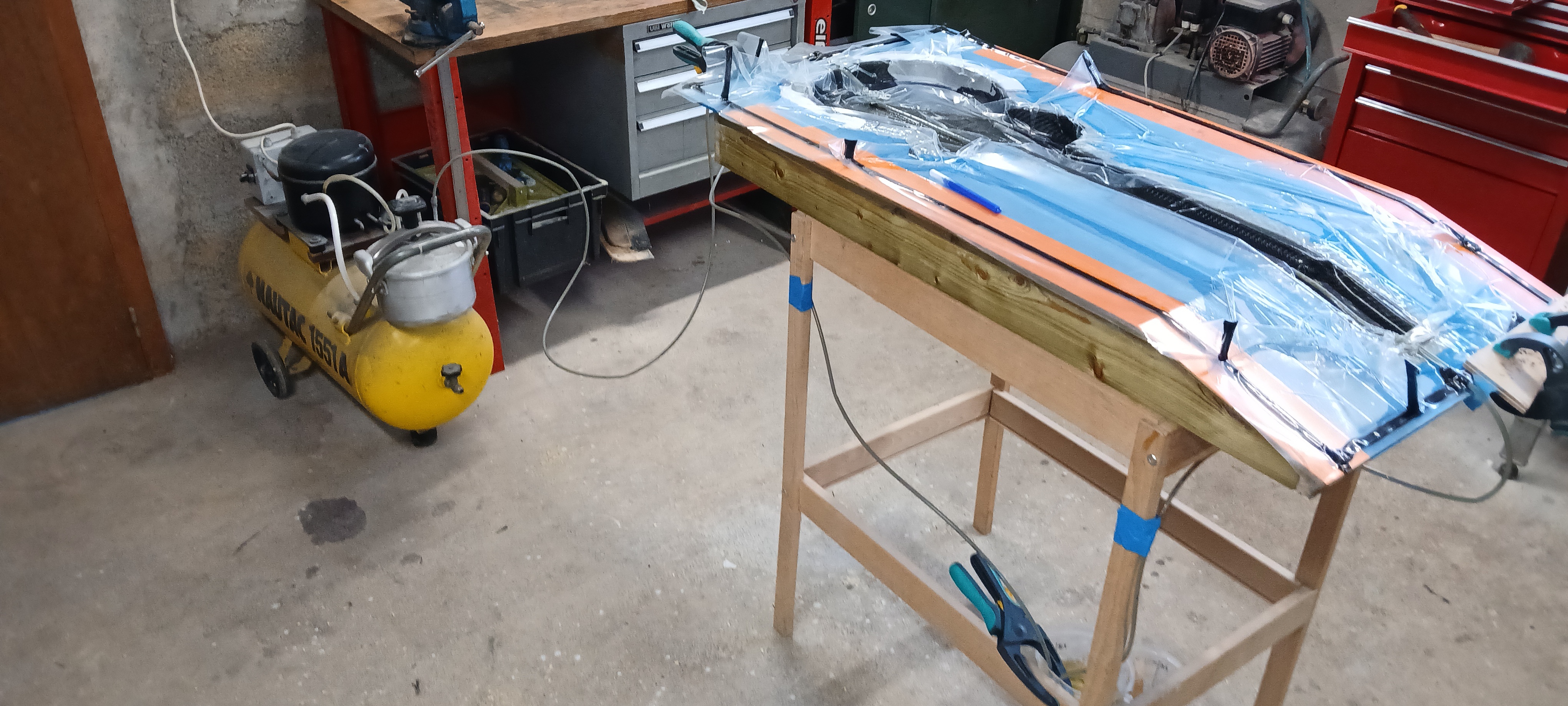

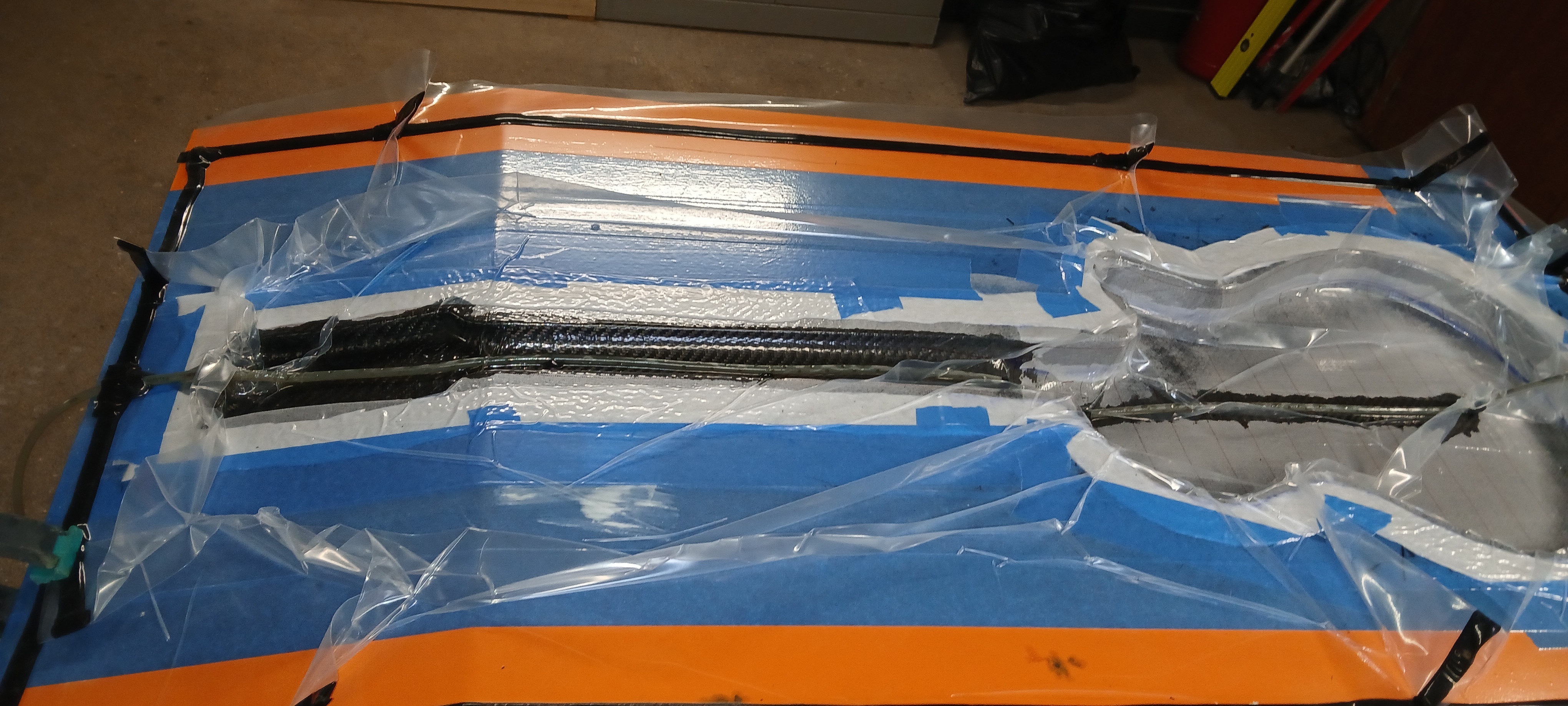

mise sous vide / infusion

bon .. bah j'ai déménagé, j'ai bossé dans ma nouvelle maison, j'ai bossé sur mon voilier et navigué... Puis j'ai remis ce projet en route! Les tempêtes d'hiver sont propices à ce genre de décisions :)

Donc j'ai fait les renforts du moule, passé six couches de bouche pore, 6 couches de cire ...

eh gema ! :) je passe vite fait ici et je vois que l'on pense à moi :)

J'ai déménagé l'année dernière, un peu en catastrophe, déménagé également ma boutique.... Je n'ai pas eu de temps pour moi ... :). J'espère bien reprendre cela en cours d'année, y'a pas de raison :) .

La nickelitude du truc !

Ça a quelle raison d’être toute cette marge autour ?


La lèvre permet de poser les périphériques de mise sous vide. Cela rigidifie aussi le moule - mais il y-a également des renforts en bois sur la partie arrière.

pour se faire une meilleure idée:

https://www ...

ola!

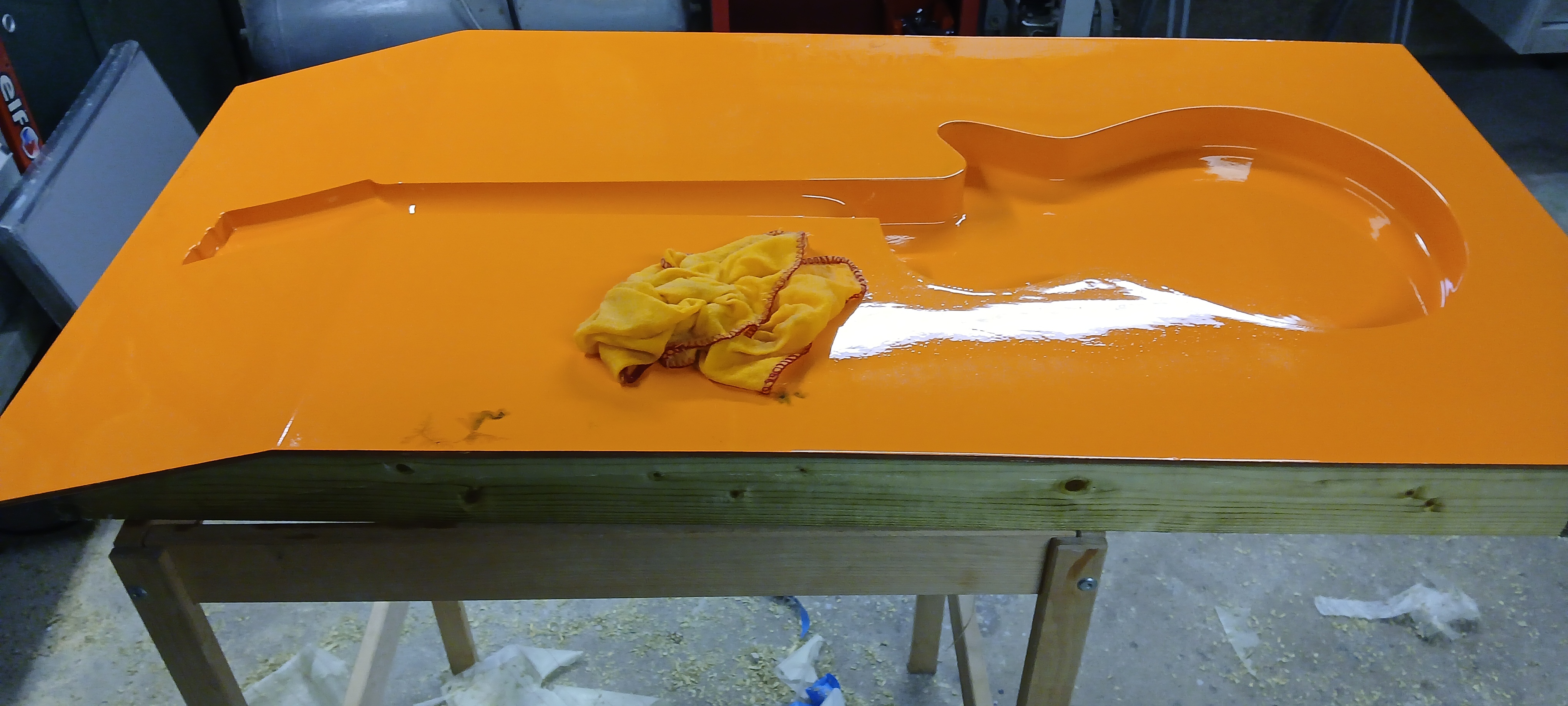

on passe de mâle jaune à femelle orange :green:

Après rattrapage des petits défauts, il faudra encore un bon coup de bouche pores, polissage puis six couches de cire et le moule de la partie inférieure sera prêt.

https://zupimages.net/up/22/02/qw34.jpg

https://zupimages.net/up/22/04 ...

c'est un sandwiche feutre, très utilisé en construction navale par ex. Ca n'est pas un feutre de drainage.

L'intérêt du sandwich est d'obtenir plus de rigidité à masse égale.



je fais un petit copier/coller:


Feutre microperforé NIDACORE non-tissé à fil continu, pour réalisation d'âmes ...
