Les ronds en arc de cercle, bien positionnés, coté graves, sont esthétiques et originaux, ne les mets pas aux oubliettes trop vite...

Noodles a écrit :De toute façon je vais relaisser le projet mûrir un peu

OK, je vais éviter d'attendre qu'il pourrisse quand même :mrgreen:

Donc, j'ai maintenant reçu quasiment tous les éléments de cette gratte, ce qui m'a permis de travailler sur le plan...
Je préviens tout de suite les puristes du dessin industriel de faire attention à ne pas s'étrangler en regardant le plan tellement il ne suis aucune norme, mais bon, l'idée c'était juste de vérifier que tout s'ajuste bien, et d'avoir toutes les mesures (surtout le renversement).

Voilà donc ce plan :


Il me reste des trucs à rajouter surtout au niveau du manche, les incrustes et le binding. Les pointillés au niveau du corps, c'est la partie qui va être évidée (en forme de H couché en quelque sorte). Je ne laisse de la matière que sous le vibrato, le chevalet et les micros.

Sinon je trouve 4.5° pour le renversement, ça me paraît beaucoup, mais avec moins, l'action est trop haute.

Voilà, j'ai passé une commande chez Stew hier pour les trucs qu'il me manque (touche, filets, nacre et quelques outils...).
Dès que je reçois ça, j'attaque le projet!

Félicitations pour le plan, il à l'air vraiment super nickel chrome tip top moumoute quoi .... :app: (avec une meilleur définition d'image le tracé serait plus lissé ... )

RDV dans la rubrique "Projet en cours" ....

n'hesites pas a enlever de la matiere sur le tour lors du creusage.
j'ai laissé 15, c'est beaucoup trop, elle pese un ane mort.
je vois que ton pointillé est bien eloigné de 'extérieur, alors je te previens

pareil pour la poutre centrale. alege

:linux: :linux:

allez vite dans les projets en cours!

alf a écrit :n'hesites pas a enlever de la matiere sur le tour lors du creusage.
j'ai laissé 15, c'est beaucoup trop, elle pese un ane mort.
je vois que ton pointillé est bien eloigné de 'extérieur, alors je te previens

pareil pour la poutre centrale. alege

Ouais, sur le plan j'ai laissé 20, c'est peut-être beaucoup... Je vais descendre à 15. D'un autre côté, la mienne est plus petite que la tienne (on parle de la gratte hein!), le corps fait que 340x460x40.

Sinon je vais peut-être alléger la poutre centrale au niveau du bigsby comme t'as fait...


Sinon petite question, t'as laissé combien d'épaisseur pour le fond?

tu dois pouvoir alleger un peu entre les micros aussi.
pi laisser que 10 au lieu de 15 autour. peut etre moins a certains endroits ou ca prend jamais de petes ( la taille) pi 3 au lieu de 4 ou 5 comme moi au fond. mais dans ce cas, il te faut laisser de la matiere au niveau des vis de fixation si plaques electro s'il y a . il faut une fraise longue, pour descendre au fond ;)

Bon, j'ai allégé un peu le bestiau :



Maintenant je lâche l'ordi et je vais profiter du beau temps :mrgreen:

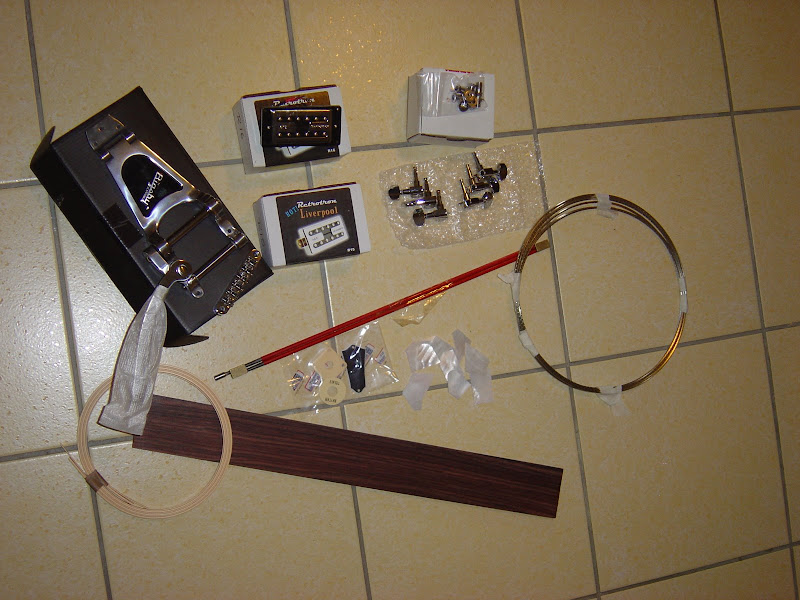

Bon ben y'a plus qu'à! :mrgreen:

superbe, l'emballage de la frette :mrgreen:

jolis micros, bien dans le style... des gfs de chez guitarfetish?

alf a écrit :jolis micros, bien dans le style... des gfs de chez guitarfetish?

Correct, les "Liverpool"

alors tu bascule dans les en cours?
allez viens n'ai pas peur :mrgreen:
celle la je l'attend
:linux:

ludobag a écrit :alors tu bascule dans les en cours?

:non1: pas encore de copeaux :mrgreen:

Plus sérieusement, j'attends d'avoir terminé le vernis de la Strat avant d'attaquer celle-là (ou j'attaquerai peut-être les gabarits en parallèle...)

aller viens :linux:
vu que tu vas etre dans la finition le bois ça va te manquer :mrgreen:

C'est parti!

J'ai fait le gabarit du corps cet après-midi.

D'abord j'ai imprimé le plan à l'échelle 1 puis je l'ai découpé :


Une fois reporté le plan sur du medium, un petit coup de sauteuse pour dégrossir :


Et puis on s'arme de patience, d'une râpe et pour finir d'une cale à poncer et de papier grain 80 :



Et voilà le résultat!
Prochaine étape : copier le gabarit sur le sipo!

Mais avant, il faudra que je passe un coup de rabot sur le sipo car depuis le temps que je le garde dans un coin de mon appart, il a travaillé un peu



Voilà! :mrgreen:

ton carrelage aussi non? :mrgreen:

Prépare tes valises, tu vas bientôt déménager dans la section d'à côté ... :mrgreen:

6ri.l a écrit :ton carrelage aussi non? :mrgreen:

:mdr7: :mdr5: :mdr9: :mdr9:
c'est vrai que la photo montre surtout ca...

ton bout de sipo, tu peux le stocker quelques jours sur deux cales pour le ventiler dessus dessous, coté bombé au dessus, et veiller a ca qu'il soit dans un local ou l'humidité est faible et constante ( un placard a linge)

pour le carrelage, faut décoller.

alf a écrit :ton bout de sipo, tu peux le stocker quelques jours sur deux cales pour le ventiler dessus dessous, coté bombé au dessus, et veiller a ca qu'il soit dans un local ou l'humidité est faible et constante ( un placard a linge)

Merci du conseil. Un endroit peu humide, ben dans mon appartement Brestois à moitié en sous-sol, je t'avoue que c'est difficile à trouver! Je vais éviter le placard dans lequel mes vêtements moisissent :mrgreen:
Je l'ai mis dans ma chambre, je pense que c'est là le moins humide...
Je vais faire pareil avec les demi tables en érable car elle sont dans le même état!

alf a écrit :pour le carrelage, faut décoller.

Pas mon problème, j'en parlerai au proprio :mrgreen:

Bon ça y est, c'est braiment parti :linux:
Et première boulette :mrgreen:

Donc, j'ai mis un coup de rabot histoire de rattraper le "gondolage".


Après un dégrossissage à la sauteuse, j'ai fixé le gabarit sur le corps puis mis un coup de fraise à copier :


Et enfin, on retourne le corps, et un coup de fraise à affleurer :



Et là, petit excès de confiance à contrefil, et un bel arrachage :





Donc mon idée c'est de refaire une défonce droite propre, et de flippotter... J'attends quand même les avis des experts avant de me lancer! :mrgreen:
