La vache!

Merci pour vos messages !

On continue avec le dégagement de la molette de réglage du Drop. J'ai dessiné un gabarit puis je l'ai imprimé :


Comme pour le précédent, je l'ai réhaussé d'un bout de MDF de 10 pour pouvoir passer au dessus de la volute :


Comme pour l'autre, il a fallu enlever de la matière à la ponceuse pour que ça passe quand même au dessus de la volute :


La défonceuse est équipée d'une fraise hémisphérique de 10 avec la bague de copiage :


Le gabarit est mis en place et collé au double face :


Le gabarit est maintenu également avec des vis de l'autre côté :


J'ai fait une défonce de 2mm de profondeur, ça suffira largement :


Et une fois le gabarit enlevé :



La mécanique est remontée afin de vérifier que le gain de place est suffisant et bien placé :



Je démonté la partie mobile afin de garder la partie fixe sur le manche, et repérer le trou de la petite vis de maintient :


Je perce un trou de 1,8mm (diamètre de l'âme de la vis)et en surveillant la profondeur pour ne pas traverser :


Je mets la petite vis :


Et je remonte tout pour vérifier que la vis passe bien :

Mais jusqu’ou s’arrêtera-il ?

Avant de traverser l’épaisseur de la tête. Il fait attention à tout.

archpat a écrit : ↑mer. 6 août 2025 07:22 Mais jusqu’ou s’arrêtera-il ?

Quel travail ! Définitivement, il y a de grands malades sur ce forum.

dead a écrit : ↑mer. 6 août 2025 17:26 il y a de grands malades sur ce forum.

Ce serait tellement plus simple d'acheter une Tele

Pour finir le contour de la tête, j'ai besoin de pouvoir la poser à plat. Or, la touche ne permet pas de le faire car elle dépasse de la tête.
Je vais me servir d'un ancien fond de tiroir (venant d'un meuble d'une marque suédoise que personne ne connais), pour faire une cale.

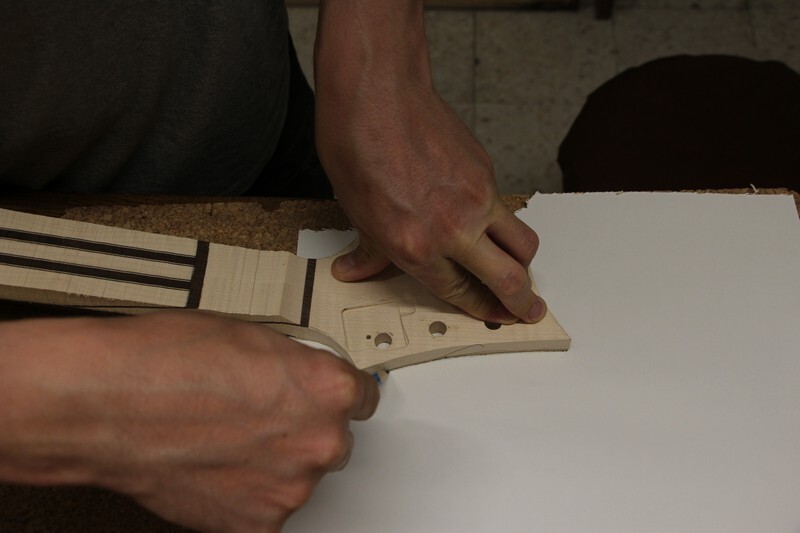

Je trace le contour :


Ce n'est même pas du MDF, c'est un genre de carton épais. Bref, ça ira bien.

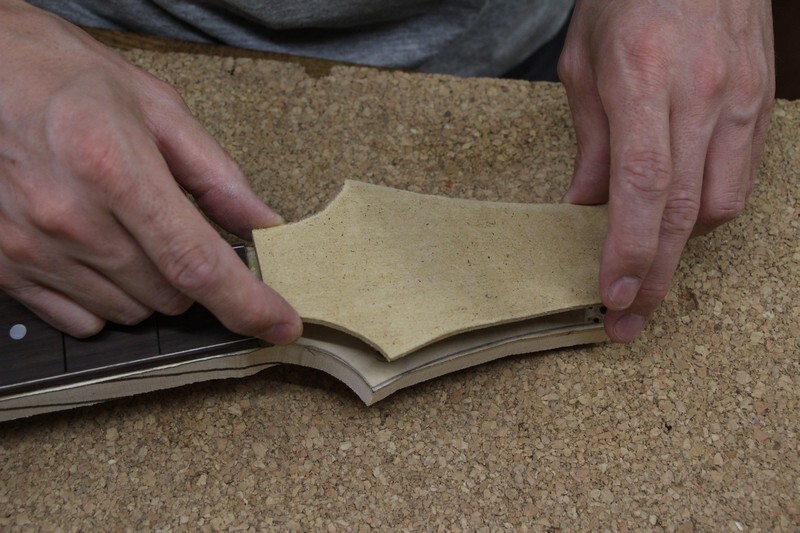

Une fois découpé à la scie à ruban, je le colle au double face sur la tête :

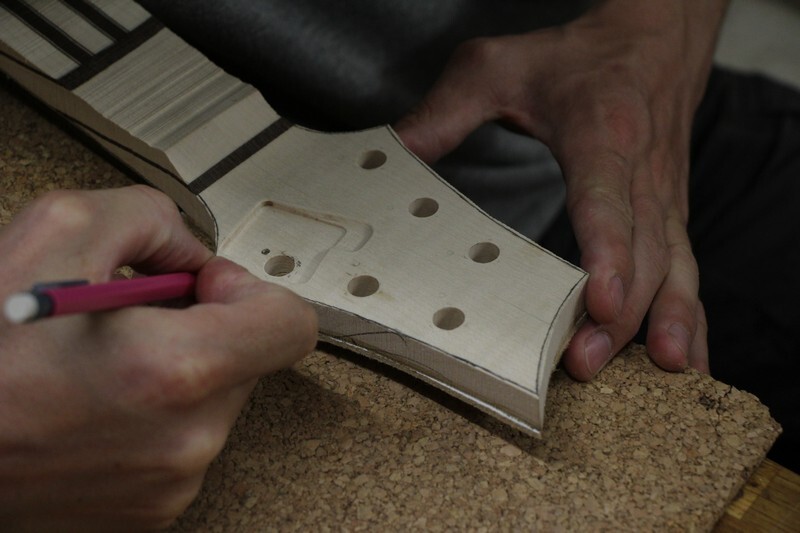

J'ai décalqué proprement le contour de la tête :

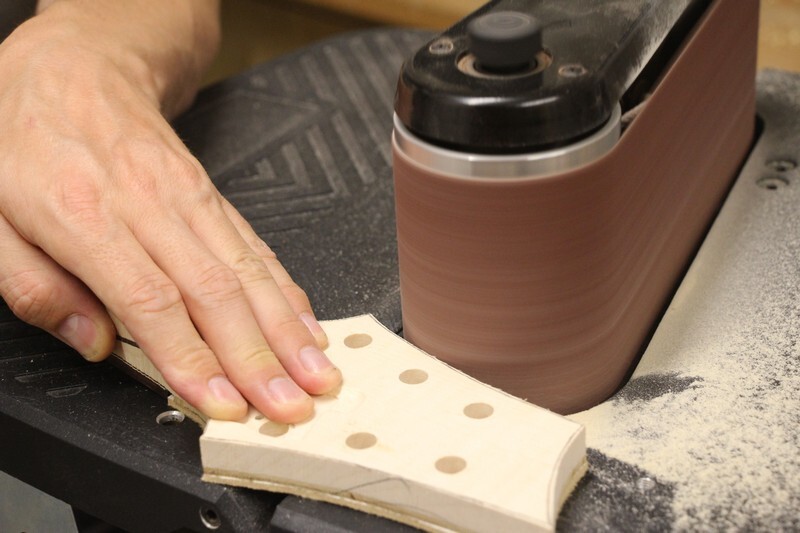

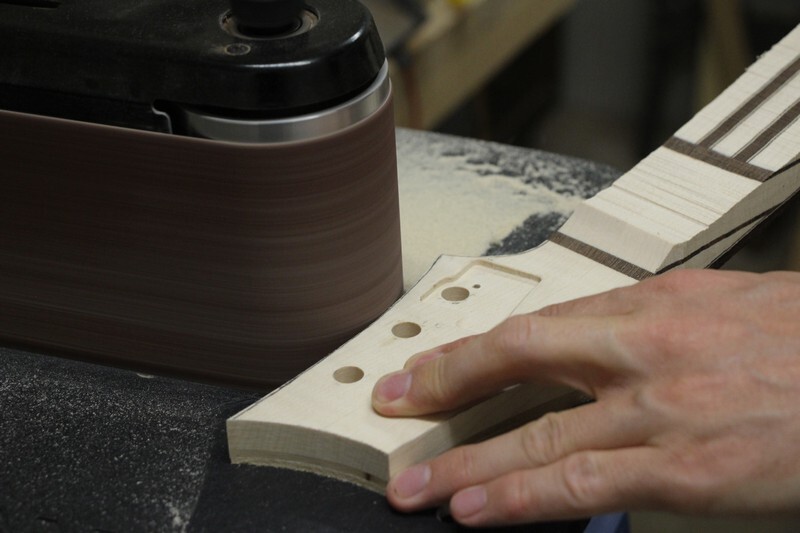

Puis je l'ai mis en forme à la ponceuse oscillante :



Cette ponceuse peut être utilisée avec des rouleaux mais je vois 2 gros avantages à la bande, comme la longueur de papier est plus importante que sur un rouleau, l'abrasif chauffe beaucoup moins et ça noirci moins le bois quand on doit insister à un endroit, et le rouleau d'entrainement de la bande étant en alu, on sent que ça ne se déforme pas sous la pression et les chants poncés sont bien droits.

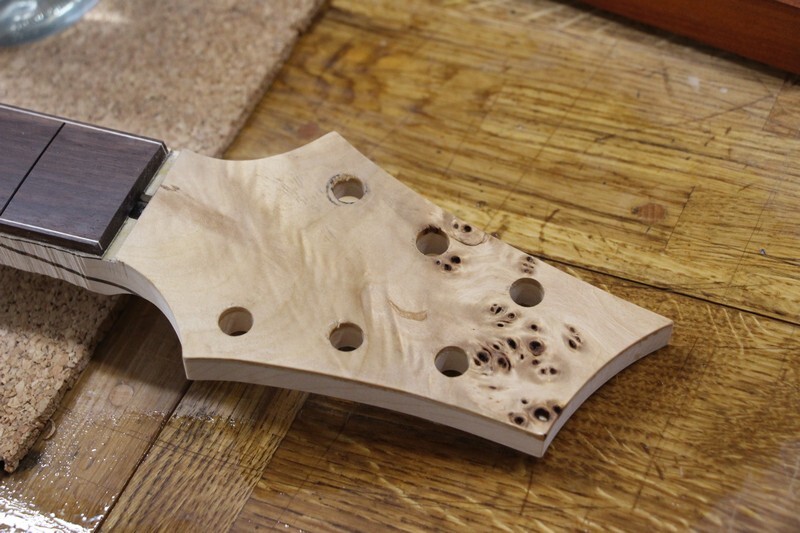

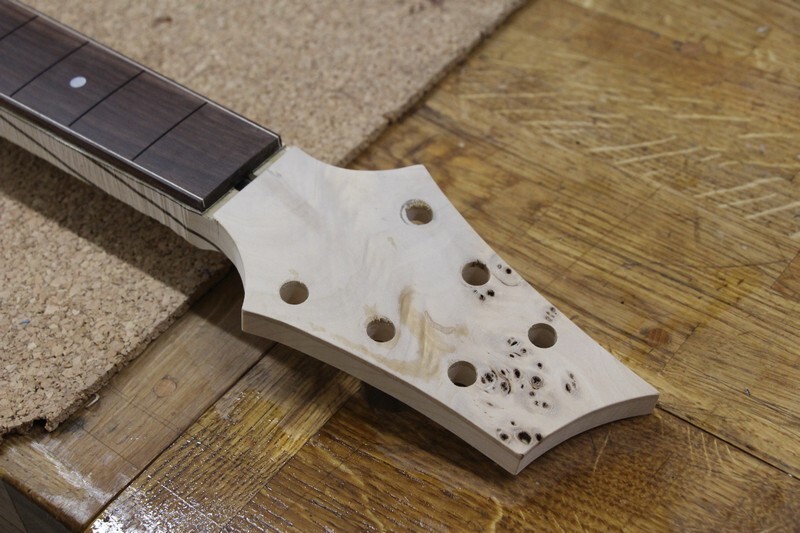

Voici ce que ça donne après avoir un peu adouci les angles et passé un coup d'alcool :

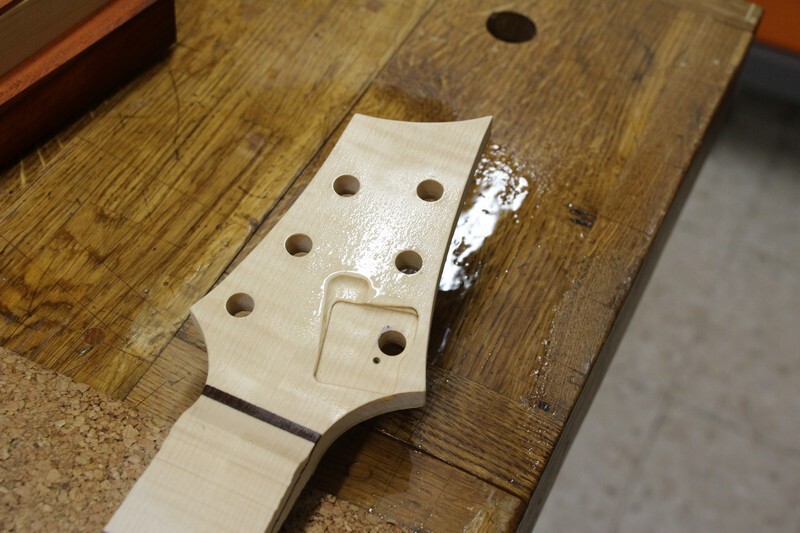

Sans alcool, la fête est moins folle, le bois est moins fou :

Mickaël a écrit : ↑mer. 6 août 2025 23:48

dead a écrit : ↑mer. 6 août 2025 17:26 il y a de grands malades sur ce forum.

Ce serait tellement plus simple d'acheter une Tele

Chirurgical comme d'hab !

trop bien ce post de dingue sur la mécanique de Rémi !

Bonsoir.

On passe à la préparation des ailes du corps.
Comme pour les mécaniques, cette étape a été faite il y a un mois et demi, on le vois sur l'état du manche qui est bien plus avancé aujourd'hui.

Je commence par préparer la base, en aulne de chez Delta-Bois 38 (l'érable ondé du manche vient de chez eux également).
Mise en situation afin de prendre quelques mesures :


J'enlève un peu de matière en largeur :


Et en épaisseur :


Ensuite, j'ai prévu un pli de padouk qui ira à la fois entre la table et le corps, ainsi qu'entre le manche et le corps.
Je pars d'un fond d'acoustique de chez Kauffer duquel, je réserve une bande qui ira sur la tranche de l'aile du corps :


On présente les morceaux et on fait quelques tracés :


Afin de repérer où on peut mettre des vis pour éviter les glissades au collage :


Je colle le premier côté :


C'est serré avec une planche pour bien répartir la pression de serrage :


Pendant que le premier collage prend, je fais le second :


Et je serre les 2 morceaux ensemble pour bien répartir la pression de serrage :


Je monte le guide parallèle de la dégau, en vérifiant bien qu'ils soit perpendiculaire à la table :


Je dresse les chants qui seront collés au manche :



Sur ces chants, je colle les bandes de padouk mises de côté plus tôt. Je fais les serrages des pièces l'une contre l'autre également.

Je sors 3 serre-joints dormants, et je colle le premier chant :



Pareil pour l'autre :



Et serrage des 2 pièces l'une contre l'autre :


J'avais mis du placage entre les serre-joints et les 2 demi-corps afin que la bande de padouk puisse légèrement dépasser de la face du corps:


Une fois sec, le chant en padouk est arrasé au rabot :


Et les morceaux sont mis à la bonne épaisseur à la raboteuse :

On continue à travailler sur le corps.

Cette fois, on est bien à jour, comme le montre mon horloge spatiotemporelle, elle indique bien que nous sommes le 15 Août 2025:


A l'aide du gabarit, je place les ailes du corps par rapport au manche et je trace le contour de la guitare :


J'ai fait le tracé avec un crayon blanc, c'est plus visible qu'un crayon gris :


Je détoure grossièrement les 2 demi-corps en laissant une petite marge tout autour :



Ah, ça commence à prendre forme :


Comme il y aura une table rapportée, je fais la cavité élec maintenant. Je l'ai tracée avec le gabarit :


J'ébauche le trou avec une mèche forstner de 10, en faisant tout le tour :


Au dernier trou, le centre se détache :


Je colle le gabarit au double face :


Et je finis la forme à la fraise à copier :


Comme je n'avais pas de fraise à copier assez longue, j'ai fait le reste de l'épaisseur avec une fraise à affleurer :


Je prépare le collage des ailes sur le manche.

Pour commencer, côté "talon", le demi-corps sera maintenu en place par une vis. je perce son emplacement :



De l'autre côté, je colle des petits taquets qui se retrouveront dans la jonction corps manche, donc dans une zone qui sera sculptée :


Même traitement pour l'autre moitié :


On peut passer au collage.

Après avoir tout préparé et fait un montage à blanc, j'encolle le premier côté :



Pareil pour l'autre côté :



Et j'assemble. Je me suis servi des chutes de découpe des ailes de corps comme cales de serrage :



J'ai raclé la colle pendant qu'elle était encore fraîche. Voici l'autre côté :

Beau boulot et beau reportage!! Bravo Micka, j'ai hâte de la voir terminée!!

Merci ! Il y a peut-être moyen que tu la voies en vrai, si je l'amène quand je vais à Grenoble. En premier, je vais la terminer

Ouah ça donne des idées
