TV Deluxe 72 en metal

[Mikka]

J'opterai pour une poutre centrale.

[Phraid]

Ouais... enfin, c'est déjà bien lourd comme ça. Si tu rajoutes de la matière là dedans, la Cindy va paraître légère à côté.

[ganmor]

moi je ferai un carter en tôle pris sur le fond et débouchant sur la table soit ajuster pile poil pour le manche avec un bloque d'alu a la bonne épaisseur pour y poser le manche et le visser

ou alors en partant du même principe tu fais un carter un peut plus large dans lequel tu fixe un bon bout de bois et tu te fais ton tenon mortaise dedans

pour les chevalet il est très simple de renforcer la tôle avec un morceau de plats juste ou il le faut

après il est possible que ce soit pas valable pour les problèmes de larsens

[Phraid]

ajuster pile poil pour le manche avec un bloque d'alu a la bonne épaisseur pour y poser le manche et le visser

C'est ce que j'ai fait sur la mienne. Sauf que pour pouvoir souder l'ensemble j'ai pris un bloc acier (en grande partie évidé).

[Mikka]

Elle déchire ta LP Phraid !

[ganmor]

du coup ton bloque fait 1/4 du poids total de la gratte :mrgreen:

mais c'est le plus simple une fois bien souder il te reste juste a bien usiner tes cordons pour que tout soit nickel

ca a des bon cotés la ferraille ^^

[Phraid]

Elle déchire ta LP Phraid !

Les ligaments... si tu la prends sur le pied. :mrgreen:

Merci.

du coup ton bloque fait 1/4 du poids total de la gratte

Pas à ce point là mais pas loin.
Et comme tu dis; un coup de meule sur les soudures et hop... a pu rien.

[tubart]

Pour le neck pocket, j'ai mon idée : je vais faire ça à la manière du corps de la LP en inox que j'ai acheté, à savoir des renforts en tole (2.5mm je pense) pliés à la presse en U de chaque coté des bords du manche, pour les écraser va falloir s'amuser un moment, et ce sera moins lourd qu'un bloc plein.

Sinon pour la poutre centrale, je faisais allusion aux Gibson jazz 1/2 caisse qui avaient pas mal de problèmes de larsen justement parce qu'elles étaient totalement creuses (c'est la même chose avec les acoustiques reprises avec un micro, ce qui justifie l'utilisation d'un bouchon de rosace).

La ES335 a amélioré cet aspect du son notamment grâce à l'adjonction de la poutre centrale (la fameuse "log" de Les Paul).

Je vais pencher pour cette option, après pour le poids, je vais limiter les parties en tôle pleine (éclisses et contour table et dos, pickguard).

Hey Phraid, l'est belle ta Les Paul ! :mrgreen:

[tubart]

CA Y EST ! Merci à Ganmor de m'avoir mis sur le coup, j'ai acheté deux micros Fender Wide Range Reissue, donc pas des wide range en fait, hein, juste la même tronche avec un logo "fender" sur le capot... Apparemment, des modifs sur ces micros sont possibles pour les rapprocher du rendement des WR d'époque.

je vais d'abord essayé de dégotter un peu de tole plein en 15/10, histoire d'enfin commencer le corps de cette gratte...

[ganmor]

[tubart]

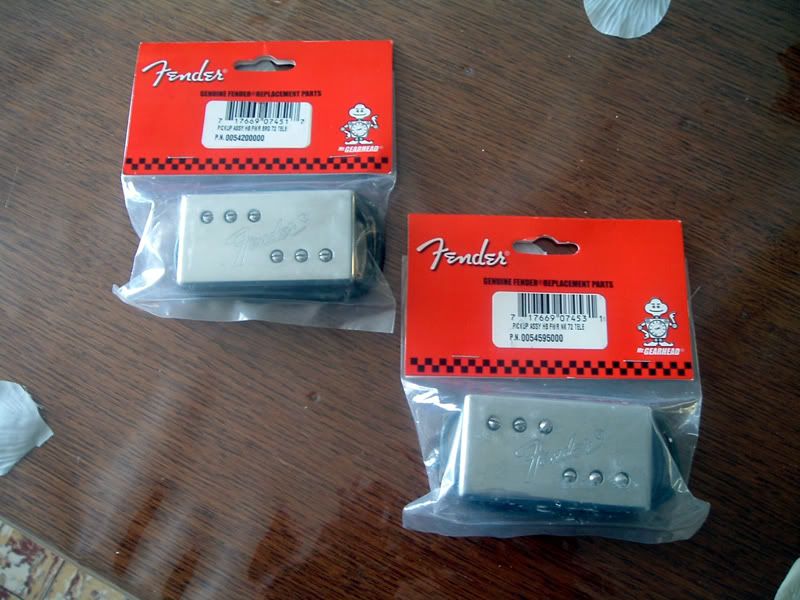

Reçus ce matin, cool...



Maintenant, yapuka, j'ai tout le hardware et l'électro. Je vais faire le gabarit pour le corps, au début je pensais faire un moule pour souder depuis l'intérieur du corps, mais le pote soudeur préfère que je fasse un gabarit pour souder le fond et les éclisses depuis l'extérieur.

Aller, on sort le medium et on y va :linux:

[ganmor]

il a raison c'est plus simple en bridant bien la forme sur le fond il va venir plaquer les éclisses petit a petit en faisant un pointage serrer
comme ca il peut faire des petits cordons de soudure a l'intérieur en fermant légèrement l'angle histoire de revoir le retrait et hop détourage du fond et soudage en bord a bord avec ou sans métal d'apport suivant l'ajustage

j'ai bon ??? :mrgreen:

sont vraiment jolie ces micros elle va encore me faire baver cette gratte

[tubart]

Pour la mise en forme oui, il m'a dit qu'il allait faire comme ça. De toute façon je ne sais pas souder (si pardon, à l'étain :mrgreen: ) ; je serai à coté de lui pour hurler à la moindre action qui me paraitra douteuse... :mrgreen:

Par contre, il ne prévoit pas de souderà l'intérieur, mais je lui fais confiance, il parcoure le monde pour des missions intérim en tant que soudeur en raffinerie, je sais que ce n'est pas un manchot. :D

[ganmor]

a oui!! alors la je suis sur qu'il va s'éclater ^^ c'est de la rigolade pour lui
et avec un peut de chance il va te faire souder au tig
prend nous quelques photos des types d'assemblages et des cordons de soudure STP



a oui j'oubliais si tu reste près de lui fais attention car le tig rayonne plus fort que les autres soudures donc attention au bronzage écrevisses et aux coups d'arc

[tubart]

Il doit souder au...le nom m'échappe, ce truc à la baguette sous atmosphère... il ne me semble pas que ce soit le TIG...

[tubart]

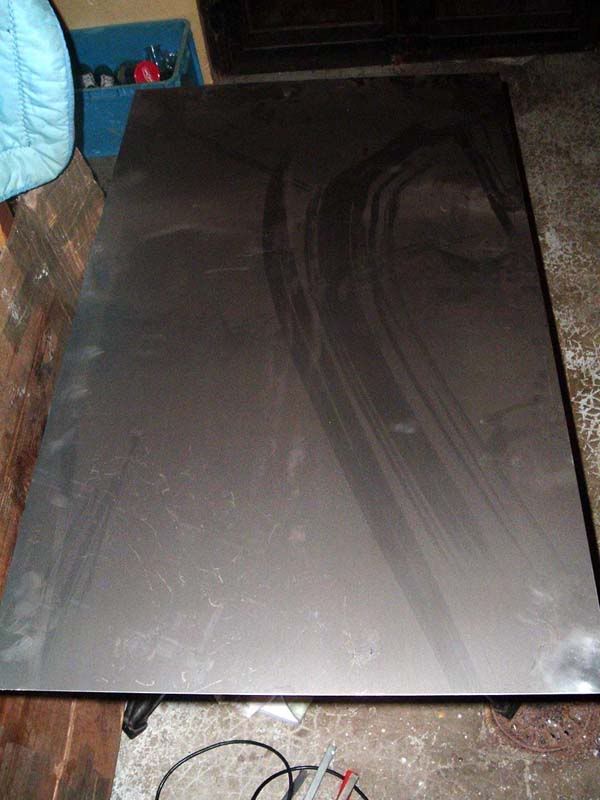

Bon, voilà enfin une plaque en 15/10e pour le corps !



Que c'est lourd... Bon heureusement, je ne vais conserver que les éclisses et un rebord sur le pourtour de la guitare, le pickguard aussi, tout le reste sera en tole perforée.

Post suivant

[ludobag]

ça va etre une guitare pour jouer
folsom prison blues :mrgreen:
tu as une idée du poids totale fini ?





voir meme jail house rock :prr:

[ganmor]

ba il y a plusieurs type de soudure sous ce procédé, j'espère vraiment qu'il va te faire ca au TIG car c'est le plus propre, mais il y a aussi le MAG ca soudera tout aussi bien, mais c'est loin d'être aussi propre mais suffisant pour faire ca. et après un bon coups de meule c'est pareil de toutes façons il va te faire ca aux petits oignons je n'en doute pas
vivement la suite :)

[Phraid]

Tu les découpes comment, tes éclisses ? Cisaille, scie sauteuse ?
Cutter :mrgreen: ?

Je l'ai fais à la scie sauteuse et c'est nickel. Par contre, lunettes obligatoires.

[tubart]

ça va etre une guitare pour jouer
folsom prison blues :mrgreen:
tu as une idée du poids totale fini ?[/size]

Pour le poids, comparé à la LP de phraid en tole de 15/10e sur toute sa surface, la telecaster devrait gagner un minimum car la tole perfo que j'ai est moins épaisse et moins lourde (ben oui les trous sont moins lourds que la tole autour :mrgreen: ).

Phraid, pour les éclisses je ne sais pas encore, j'attends une réponse pour une réponse d'un pote qu pourra peut être débiter le fond et la table à la CN trukchose, et pour les éclisses un ami a une scie à panneaux pour la tole, impec.
