Salut a tous , au programme quelque photos de la construction de ma LP (copie plus ou moins fidéle de la standard , qui est , je le rapelle , la plus belle guitare du monde ... ).
La guitare est réalisée d'aprés le plan de la lp custom 54 , avec tenon court .

Pour cette recette vous aurez besoins :
D'un beau morceau d'acajou cubain pour le corps .
La même chose pour le manche .
La table sera en érable (bien sur).
Une piéce d'ébène de Macassar pour la touche.
Des blocs de MOP , filets ivoroïde + noir/blanc/noir pour la décoration.
Une partie de l'accastillage ser réalisé en ébène .
Le reste c'est de la feraille ...

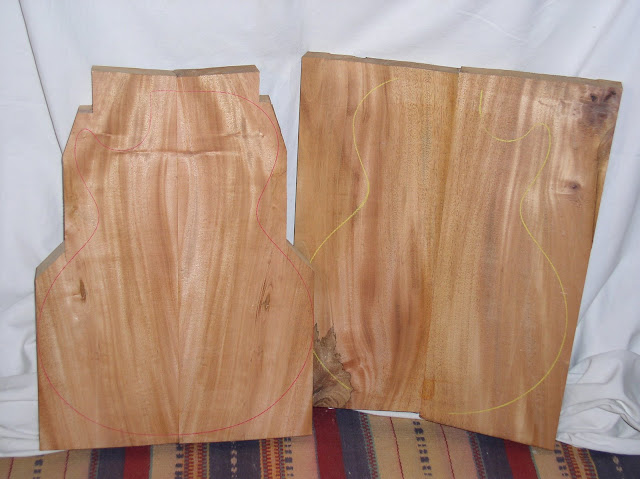

Tout d'abord l'acajou : (morceau de droite)

Il faut vraiment ruser pour passer a côté des défauts (noeuds , gerces , champis ...)

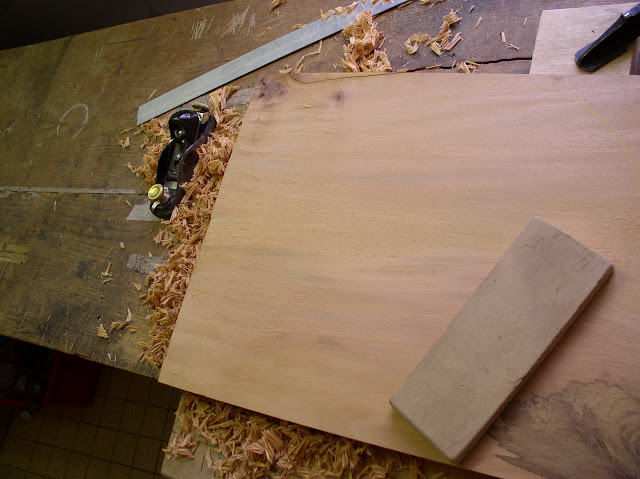

Préparation de la surface de collage pour la table :

rabot + câle a poncer , et vérification a la régle alu .

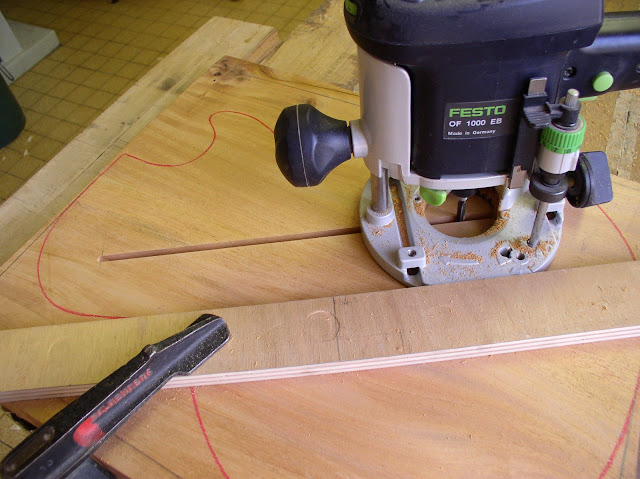

Surtout ne pas oublier le canal pour les cables !!! :

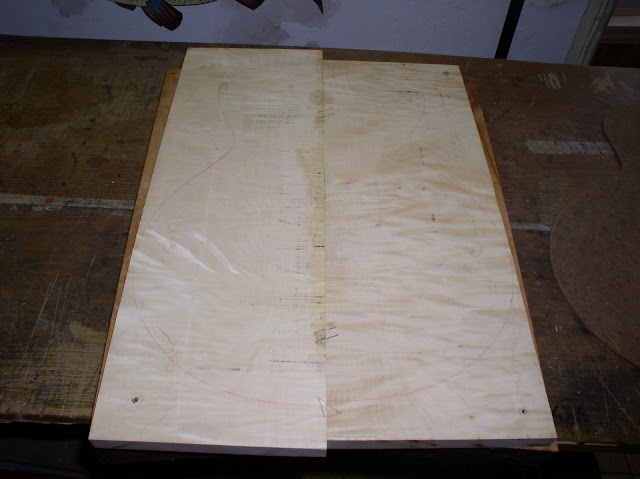

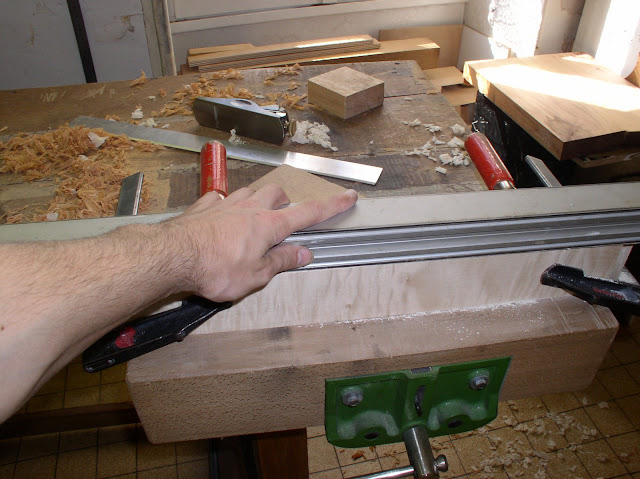

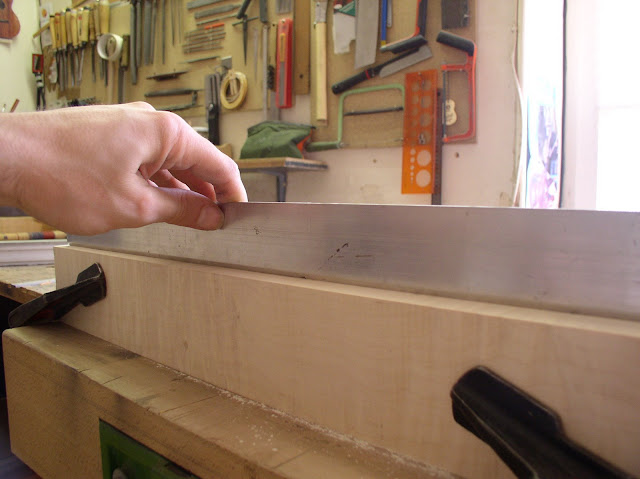

Ensuite , on peut préparer le joint de table (j'utilise un grand morceau de profilé alu avec du papier de verre grain 100) :

On vérifie ... paré a coller :

Ici , j'ai décidé de coller la table sur le corps en même temps que le joint :

des clous pour pas que ça glisse , des dormants + des serre-joints ...il n'y a plus qu'a attendre quelques heures ...

Et voilà .

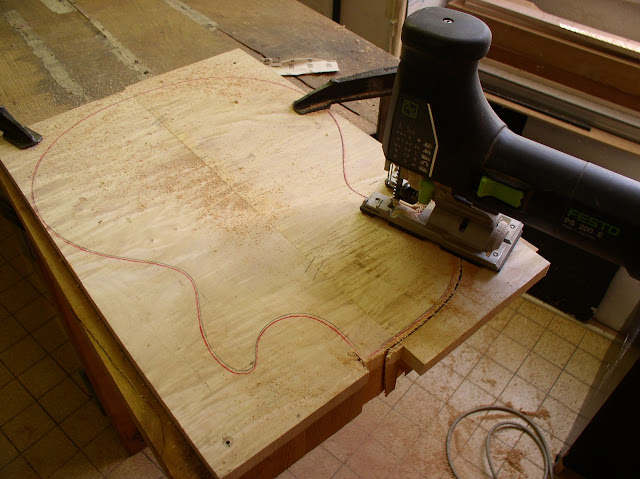

Maintenant on peut attaquer la découpe , en gardant quelques mm de marge en prévision des inévitables déviation de la lame de la scie sauteuse :

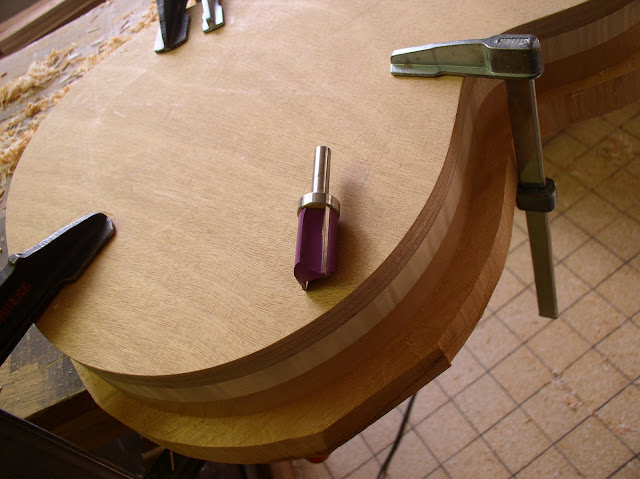

Vient ensuite le travail a la fraise a roulement pour faire de jolis chants bien nets et d'équerres.Comme j'avais gardé pas mal de marge , il me faut faire de nombreuses passes tout autour du corps . L'avantage d'avoir un gabarit plustôt épais , c'est de pouvoir attaquer le chant sur une partie de sa hauteur , on évite ainsi pas mal de mauvaises surprises ...

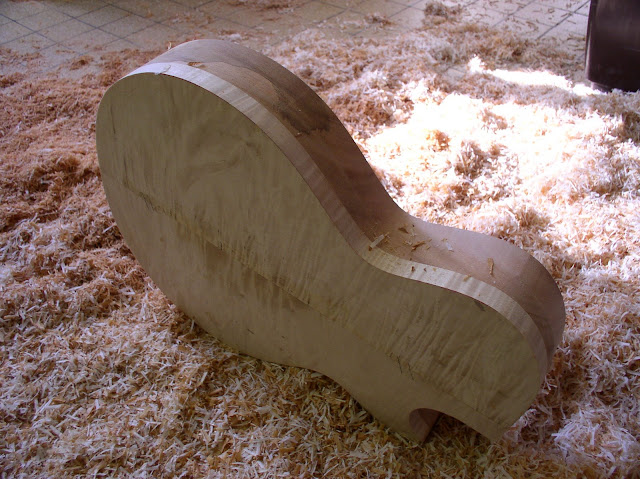

On obtient ceci (en plus d'un bon gros tas de copeaux en forme de petites chenilles)

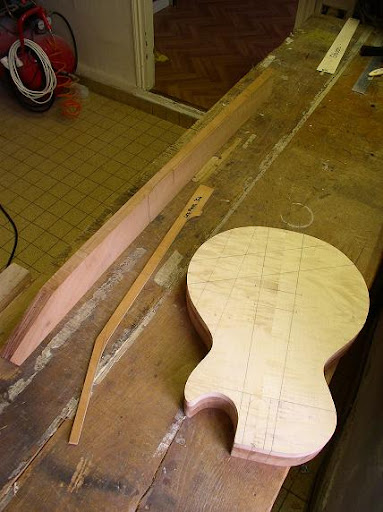

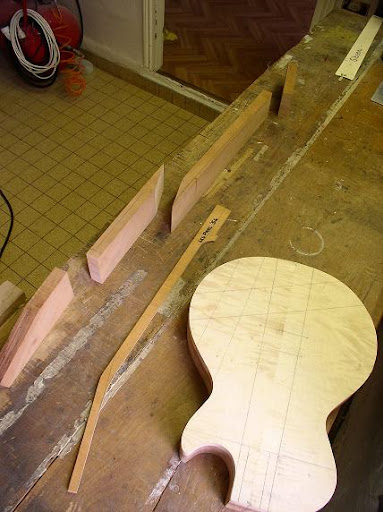

Allez , jetons un rapide coût d'oeil sur le montage du manche :



Magie !!

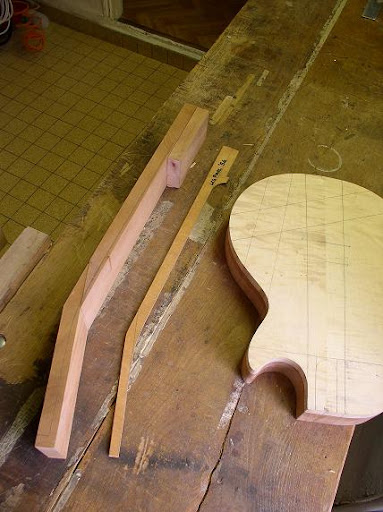

On a donc : coupe en sifflet pour la tête + talon rapporté.

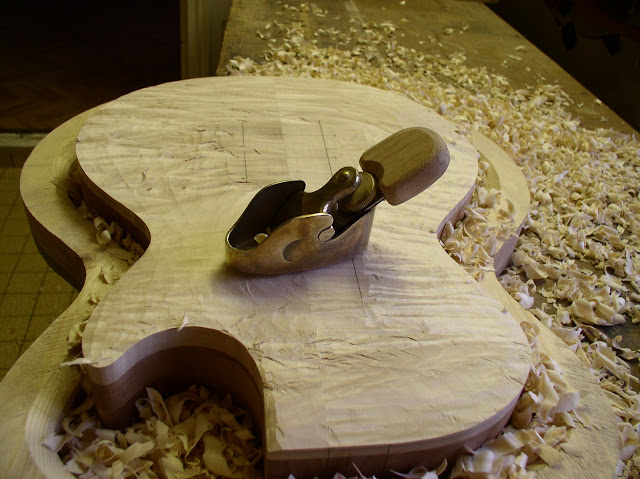

Il est temps d'attaquer le galbe de la table : tout à la main !!(et à l' oeil ... heu au pif quoi ...)

Aprés ça , il y aura quelques heures (jours ??) de ponçage ...

Et hop , on obtient ceci :

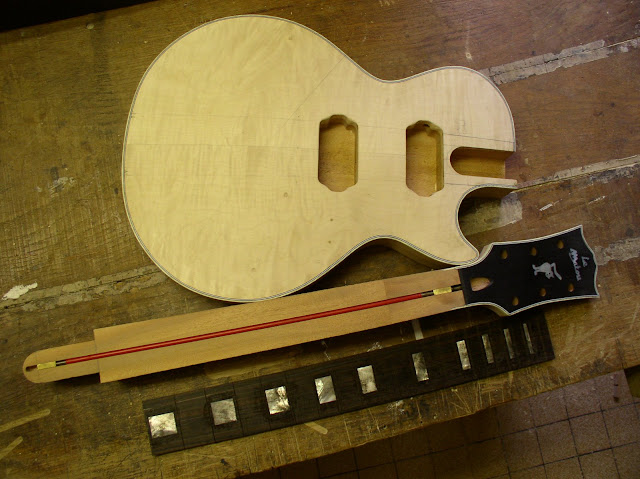

Bon , j'ai passé tout le travail a la défonceuse : canal pour le trussroad , défonce micros , cavité électro , mortaise de manche : (travail au gabarit) ; les incrustations sont aussi faites à la défonceuse + fraise de 2 mm (travail a la volée) .
Ha ha ! cela ressemble à une guitare !

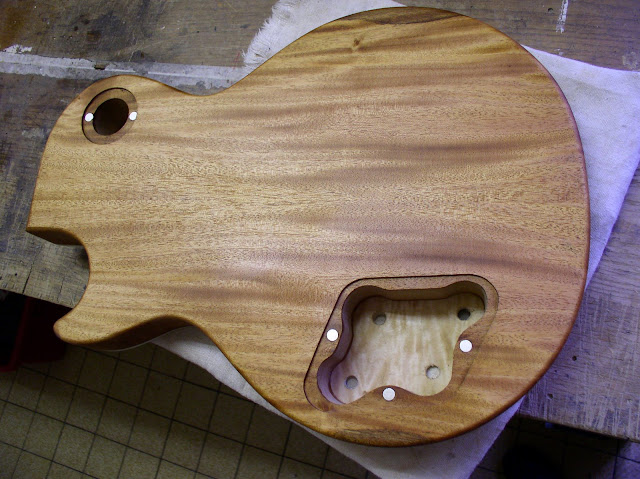

Un peu d'eau sur l'acajou pour le ponçage (remarquez les aimants pour les plaques : merci LA !) :


Pour la suite nous aurons la finition , comment faire un heritage cherry sunburst ?
--m--

:app:

beau travail !

j'ai bien fait d'en parler :app: beau travail meek

WOW

Je choisis le meilleur moment pour revenir . J'aime beaucoup la table de celle ci ! Beau travail

:yap: Superbe boulot Meeck !!! Elle est déjà sublime cette LP !!! Vivement les photos de la finition, vu l'aperçu dans le topic de Dams, ça va être violent !!! :mrgreen:

P.S. : je viens juste de réaliser que Meeck, c'est Mick (grâce aux photos de l'atelier en fait)... :boulet:

Du joli travail... :D elle va être très sympa cette LP...

La finition ...
C'est la partie qui fait toujours peur ... :pac: , en fait si on sait dans quelle direction aller , si on connait bien son matos , et bien c'est une étape plustôt amusante (quoique un peu longue !)

Alors tout d'abord le matos :

Un compresseur bricomarchepasbien a pas chers , pas de filtre , ni a aire ni a huile ni a rien du tout !
Un pistolet basse pression anest iwata w 300
Bouche pores z poxy
Fondur "vernis pu a l'eau de chez HMD"
Teinte soluble a l'alcool de chez lmii
Vernis brillant a l'eau (genre ktm 9)

Voici la marche a suivre Une fois la guitare poncée (le grain final est a choisir suivant que l'on ponce à la main à la câle au à la machine).j'utilise une ponceuse orbitale avec un grain de 180(ça parrait gros mais c'est suffisant .)

1 : teinte de l'acajou , bouche pores et fixage
Tout d'abord masquer touts les filets plastiques ainsi que la touche .
Passer ensuite une teinte directement dans l'acajou (pour mon projet j'ai utilisé du rouge pur assé dilué , a peu prés 30% , pour ne pas trop foncer le bois)
Une fois la couleure désirée obtenue on attend que celle-ci soit bien séche (1 heure max) , on passe directement le bouche pore (une couche ou deux suivant l'état de surface)
Il faut savoir que le z poxy est trés long a être sec , ne cerait-ce que "hors poussiére" : compter 12 a 24 heures avant de poncer trés légérement (grain 320) et de passer a l'étape suivante (re bouche pores ou fixage)
Ensuite , la teinte est fixée avec 2 - 3 couches de fondur , voici ce que l'on obtient :




2 : teinte de l'érable
L'érable n'ayant pas ou peu de pores a boucher , on passe la teinte ambre dans le bois (attention aux coulures !) et on la fixe avec quelques couches de fondur .
Une fois que tout ceci est bien sec , on retire avec précautions le masquage , et on gratte tout ce qui a débordé sur les filets , a l'aide d'une lame de rasoir sur laquelle on auras fait un léger morfil , ou bien d'un racloir de finition ... cette opération est trés importante pour le résultat final , c'est a mon avis la partie la plus compliquée (chaque accrocs dans le vernis au delà des filets risque de rester visible , même aprés rattrapage à la teinte ...)
On refixe tout ça avec 2 ou 3 couches de fondur


3 : le sunburst
Pour le sunburst , pas la peine de faire des cauchemards toute la nuit , c'est une opération plustôt simple (avec un bon pistolet...)
Tout d'abord on masque toute la guitare , sauf la table.
Réglez le pistolet avec un jet cylindrique , peu de pression et peu de débit de produit , ne pas insister sur un endroit précis , toujours avoir le pistolet en mouvement autour de la guitare et légerement incliné par rappport a la surface
Les conseils seront : primo , ne pas hésiter a mettre beaucoup de teinte dans le vernis (en fait encore du fonfur) afin de teinter rapidement la surface , sans avoir a bombarder la guitare de litres de produit , en effet toute coulure a ce stade nous obligerais a poncer la couche de sunburst et tout recommencer ... ; et secondo , faut y aller mollo sur le sunburst au risque de se retrouver avec une gratte toute orange ...
Normalement on obtient ça :

On retire le masquage.
Il nous faudra à nouveau racler tout ce qui a pu dépasser ...

4 : fondur géneral
Passer les couches de fondur (en insistant un peu sur les pores de l'acajou) pour obtenir une surface lisse , mais aussi pour protéger l'ensemble de la teinte lors du ponçage final (grain 400 , attention aux angles , arrêtes ...) A ce stade , il peut subsister quelques petites dépression qui seront comblées avec les couches de vernis , la chose absolument primordiale est de NE PAS PASSER AU TRAVERS DES COUCHES DE TEINTES !! (auquel cas il faudrait tout recommencer ... :gr2:)


5 : le vernis
Viennent ensuite les couches de vernis brillant . J'utilise le vernis "waterbased" ktm9
disponible exclusivement chez lmii , mais il y a son équivalent chez Mac Do . A savoir , ces deux vernis sont plus chers que leurs équivalents solvantés , mais pour ceux qui n'ont pas la chance de disposer d'une cabine ou de poumons en tungsténe , je ne saurais que vous les conseiller ! (en plus il se lave a l'eau !)
Les propriétés mécaniques et la résistance du vernis sont trés proche du cellulo , le faïençage en moins . Autre avantage , il résiste bien aux UV et ne jaunis que trés peu dans le temps .
Au niveau des désavantages , il est trés liquide et a tendance a microbuler si il est trop atomisé , donc réglez le pistolet avec un jet large , asser peu de débit de produit et d'air .
Il faudra au total une petite dizaine de couches , a savoir , on peut doubler (voir tripler) les couches , c'est a dire qu'une fois pulvérisée , on peut passer aussitôt une deuxiéme couche sur le vernis encore humide , de plus il n'y a pas besoin de poncer entre les couches (sauf en cas de coulures , de poussiéres et autre poils de chat ...)
Arriver à l'avant dérniére couche , on pourra procéder a une étape utime de bouche trous a l'aide d'un pinceau fin (il reste souvent quelques défauts de çi de là , notamment autour des filets) .Pour ce faire , il suffit de poser une belle goutte de vernis brillant dans le trou (renouveler plusieurs fois jusqu'a disparition total des satanés trous!) , on attend que ça séche une bonne journée et on met a niveau .

La guitare est maintenant préte a recevoir la couche finale de vernis brillant .




Bon , et bien merci de votre attention ... il faut maintenant attendre une bonne semaine ( 2 ne serait pas du luxe) avant de poncer la guitare (600 puis 1000 à l'eau et 2000 à l'eau) et de polir ...
A dans deux semaines pour la suite ! :prr:
--m--

c'est très impressionnant!! bravo pour toutes ces explications, c'est très intéressant, et c'est magnifique!! :D

vivement dans 2 semaines

EXCELLENT !!!

et merci pour les tutos ! (faqueurs, garde à vous ! ;) )

Bravo pour ton boulot irreprochable, ta guitare est d'une très grande qualité

rhôoooo, la baffe!
c'est du travail de pro!

:snif: pharaonique!

Le burst.....

c'est sublime !!!

et merci pour le post détaillé...

D'ailleurs, il va finir dans la FAQ finition... :mrgreen:

Superbe travail.. :app:

Je suis impressionné.. :dix:

T'étais obligé de la poser à coté du bouquin ?
Ca fait vraiment mal là

ouah!!! splendide... le sunburst est magnifique... c'est toujours une opération qui me fait peur moi!!!

Superbe travail et non moins superbe tuto !!!

:app: Impressionnant !

et c'est ta première guitare??!!! :o

Spartacus a écrit :et c'est ta première guitare??!!! :o

pas vraiment non...

De l'art à l'état pur!
Et merci pour tous les détails.
