Restauration hollow electric Hikari
Bonjour à tous,
Je me lance c'est une première pour moi !
J'ai récupéré une vielle guitare il y a quelques temps que je compte remettre en état de marche.
C'est une guitare japonaise sur la quelle j'ai pu retrouver aucune info .. bref pas l'embarra de respecter un cahier des charges !
Elle était dans un piteux état quand je l'ai récupérée. Des rayures et pains partout, un seul micro fonctionnel sur les deux, Le chevalet flottant était collé à la cyano sur la table, en s'arrachant il avait emporté une partie du vernis.
Bref j'ai préféré repartir du bois brut, J'ai tout démonté nettoyé, poncé fonduré et c'est à partir de là que je vous propose de me rejoindre !
Les micros originaux sont visibles sous le rouleau de scotch vert, se sont des simples mais je compte la remonter avec 2 P-90 seymour récupérés sur le bon coin
Je me lance c'est une première pour moi !
J'ai récupéré une vielle guitare il y a quelques temps que je compte remettre en état de marche.
C'est une guitare japonaise sur la quelle j'ai pu retrouver aucune info .. bref pas l'embarra de respecter un cahier des charges !
Elle était dans un piteux état quand je l'ai récupérée. Des rayures et pains partout, un seul micro fonctionnel sur les deux, Le chevalet flottant était collé à la cyano sur la table, en s'arrachant il avait emporté une partie du vernis.
Bref j'ai préféré repartir du bois brut, J'ai tout démonté nettoyé, poncé fonduré et c'est à partir de là que je vous propose de me rejoindre !
Les micros originaux sont visibles sous le rouleau de scotch vert, se sont des simples mais je compte la remonter avec 2 P-90 seymour récupérés sur le bon coin
Modifié en dernier par matowar le sam. 14 févr. 2015 17:00, modifié 1 fois.
Always look on the bright side of life.
- Jaha
- Teletubbie : membre puni
- Messages : 4734
- Enregistré le : mer. 29 sept. 2004 03:12
- Nombre de guitares fabriquées : 0
- Localisation : Vitteaux (21)
Re: Restauration hollow electric Hikari
c'est un effet d'optique ou le manche fait un arc?
-
- Membre Hyperactif
- Messages : 58
- Enregistré le : lun. 3 mai 2010 08:17
- Nombre de guitares fabriquées : 0
Re: Restauration hollow electric Hikari
@ Jaha : C'est une photo panoramique.
La photo est déformée, le manche est droit dans tt les axes.
La photo est déformée, le manche est droit dans tt les axes.
Modifié en dernier par matowar le sam. 14 févr. 2015 17:03, modifié 1 fois.
Always look on the bright side of life.
- Jaha
- Teletubbie : membre puni
- Messages : 4734
- Enregistré le : mer. 29 sept. 2004 03:12
- Nombre de guitares fabriquées : 0
- Localisation : Vitteaux (21)
Re: Restauration hollow electric Hikari
oh cette vieille flippe :mrgreen:
-
- Membre Hyperactif
- Messages : 58
- Enregistré le : lun. 3 mai 2010 08:17
- Nombre de guitares fabriquées : 0
Re: Restauration hollow electric Hikari
Je crois que c’était mission impossible si ça avait été le cas !

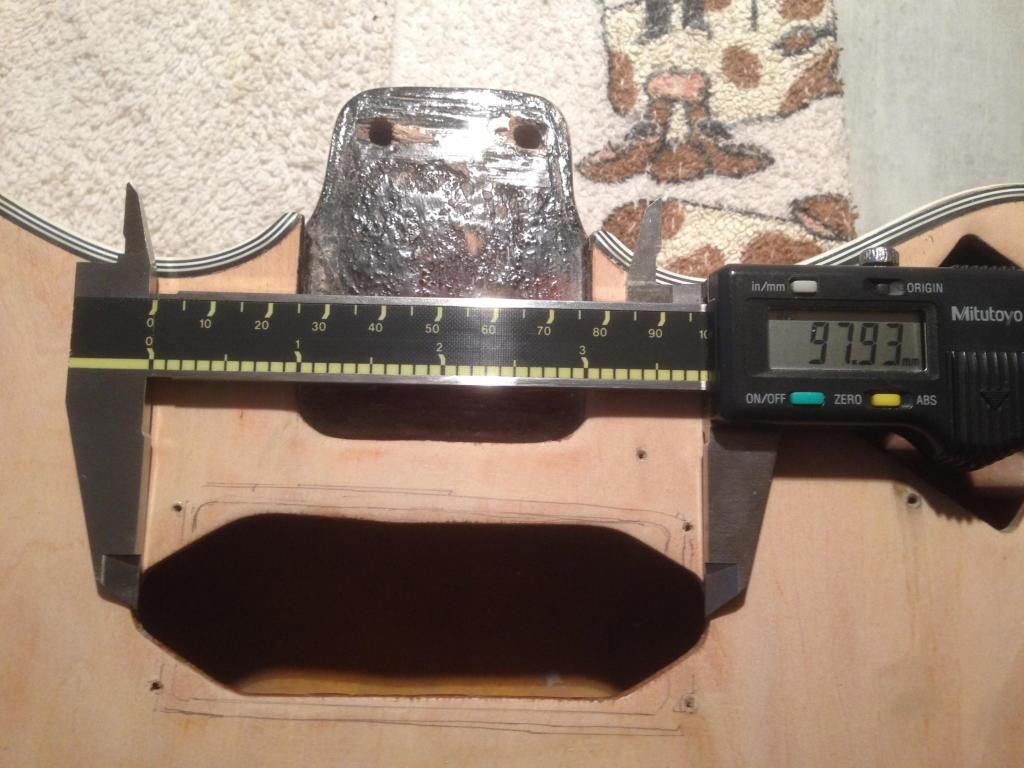

Ma première difficulté est d'intégrer les P90 dans le corps.
C'est un corps entièrement creux et les seuls P-90 pas hors de prix que j'ai trouvé ne sont pas des "dog ear il va donc me falloir ruser ..
Les micros originaux était montés dans des caches micros et une fois les cotes prises il se trouve que les P-90 entrent dans les caches micro une fois les capots des P-90 retirés.
Mon idée est de fabriquer une platine sous les P-90 et de la monter comme des humbuckers
Ma première difficulté est d'intégrer les P90 dans le corps.
C'est un corps entièrement creux et les seuls P-90 pas hors de prix que j'ai trouvé ne sont pas des "dog ear il va donc me falloir ruser ..
Les micros originaux était montés dans des caches micros et une fois les cotes prises il se trouve que les P-90 entrent dans les caches micro une fois les capots des P-90 retirés.
Mon idée est de fabriquer une platine sous les P-90 et de la monter comme des humbuckers
Always look on the bright side of life.
-
- Membre Hyperactif
- Messages : 58
- Enregistré le : lun. 3 mai 2010 08:17
- Nombre de guitares fabriquées : 0
Re: Restauration hollow electric Hikari

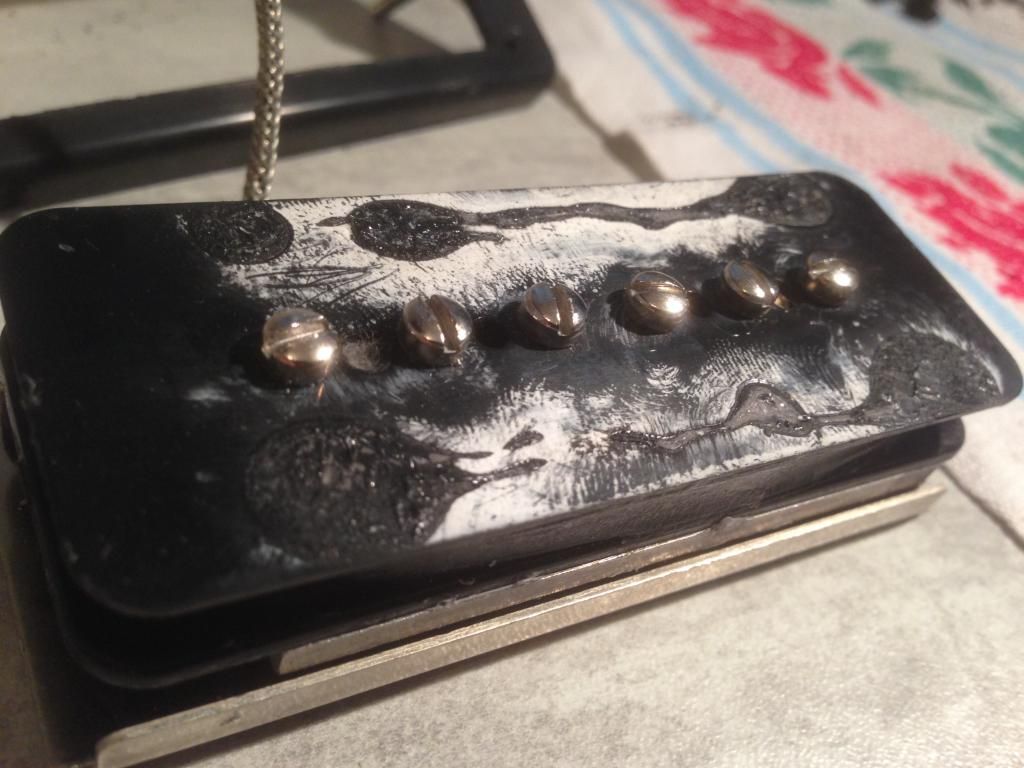

Première mauvaise surprise en retirant le capot du 2eme P-90
de la cyano (encore !) sur le dessus du micro. Ca a fait fondre le plastique bref difficile à rattraper.

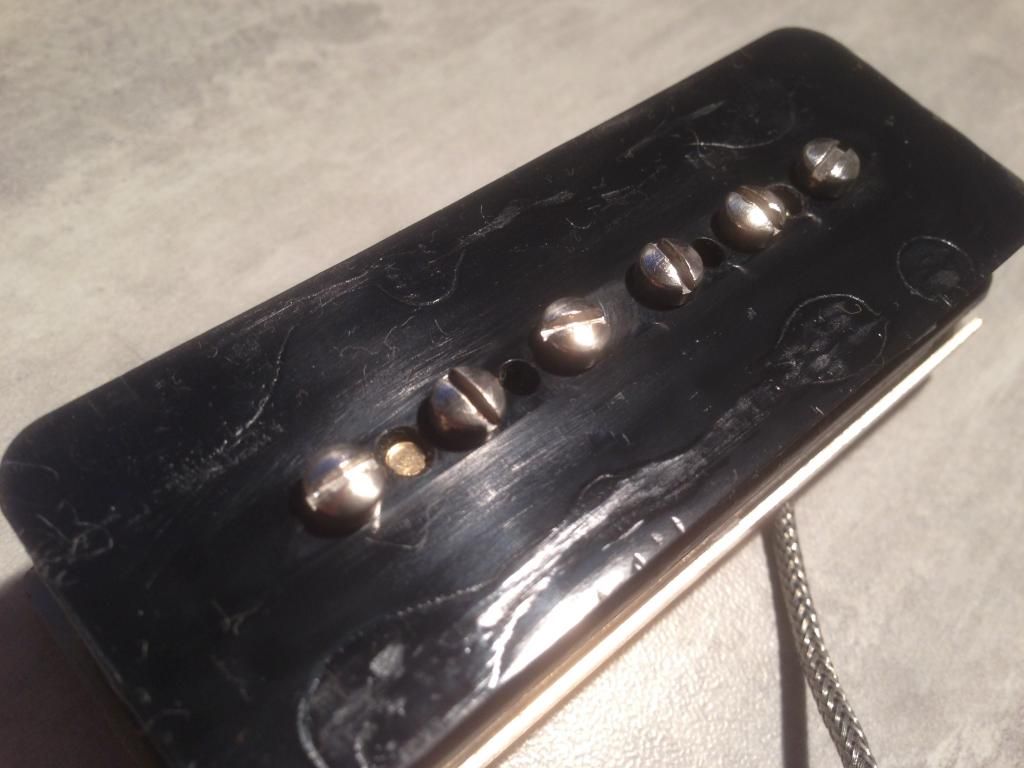

J'ai utilisé une lame de rasoir pour gratter ce que je pouvais, puis passage avec du papier verre 600 puis 1000 puis à la dremel avec de la patte à polir
C'est loin d'être parfait mais la colle a littéralement creusé le plastique donc pas possibilité de faire mieux.
J'ai mis l'éclairage de manière à ce que vous voyez les défauts .. c'est bien moins flagrant en réalité .. :?
de la cyano (encore !) sur le dessus du micro. Ca a fait fondre le plastique bref difficile à rattraper.
J'ai utilisé une lame de rasoir pour gratter ce que je pouvais, puis passage avec du papier verre 600 puis 1000 puis à la dremel avec de la patte à polir
C'est loin d'être parfait mais la colle a littéralement creusé le plastique donc pas possibilité de faire mieux.
J'ai mis l'éclairage de manière à ce que vous voyez les défauts .. c'est bien moins flagrant en réalité .. :?
Modifié en dernier par matowar le sam. 14 févr. 2015 17:20, modifié 1 fois.
Always look on the bright side of life.
- fidler
- Stradimodo
- Messages : 15597
- Enregistré le : mer. 21 sept. 2005 13:32
- Nombre de guitares fabriquées : 5
- Localisation : Cherbourg
Re: Restauration hollow electric Hikari
Mais de toute façon il y a un capot qui vient par dessus donc ça ne verra pas ?
" Est ce Dieu ou le diable qui a mis 6 cordes à la guitare et 5 doigts à la main ? "
-
- Membre Hyperactif
- Messages : 58
- Enregistré le : lun. 3 mai 2010 08:17
- Nombre de guitares fabriquées : 0
Re: Restauration hollow electric Hikari
@ Fidler :
Malheureusement non car si je met le capots des P-90 je ne peut pas utiliser les caches micro d'origine.
En image c'est un peu plus facile à comprendre :
En fait j'avais 2 solutions pour fixer mes P90 :
- fixation comme prévu dans le corps de la guitare
ou
- Réutilisation des caches micros
J'ai préféré la seconde solution car ça me permettait de réutiliser le pickguard d'origine.
La première solution était faisable avec une cale collée sur le fond de la guitare pour pouvoir y visser les micros mais les ouvertures déjà présentes dans le corps sont plus grandes en longueur que le P90 il allait donc avoir un vide de chaque coté des P90 .. assez disgracieux et je n'ai pas encore assez d'expérience technique habilité (rayer la/les mentions utiles) pour résoudre ce genre de pbme pour l'instant .. :?
Malheureusement non car si je met le capots des P-90 je ne peut pas utiliser les caches micro d'origine.
En image c'est un peu plus facile à comprendre :
En fait j'avais 2 solutions pour fixer mes P90 :
- fixation comme prévu dans le corps de la guitare
ou
- Réutilisation des caches micros
J'ai préféré la seconde solution car ça me permettait de réutiliser le pickguard d'origine.
La première solution était faisable avec une cale collée sur le fond de la guitare pour pouvoir y visser les micros mais les ouvertures déjà présentes dans le corps sont plus grandes en longueur que le P90 il allait donc avoir un vide de chaque coté des P90 .. assez disgracieux et je n'ai pas encore assez d'expérience technique habilité (rayer la/les mentions utiles) pour résoudre ce genre de pbme pour l'instant .. :?
Modifié en dernier par matowar le sam. 14 févr. 2015 17:30, modifié 1 fois.
Always look on the bright side of life.
- Jaha
- Teletubbie : membre puni
- Messages : 4734
- Enregistré le : mer. 29 sept. 2004 03:12
- Nombre de guitares fabriquées : 0
- Localisation : Vitteaux (21)
Re: Restauration hollow electric Hikari
remets les capots et refait toi des contours de micros, ça sera quand même beaucoup plus joli que ce bricolage. Je pense que ça se vend d'ailleurs des contours de P90
-
- Membre Hyperactif
- Messages : 58
- Enregistré le : lun. 3 mai 2010 08:17
- Nombre de guitares fabriquées : 0
Re: Restauration hollow electric Hikari
Du coup J'ai fabriqué des platines pour mettre sous les P90

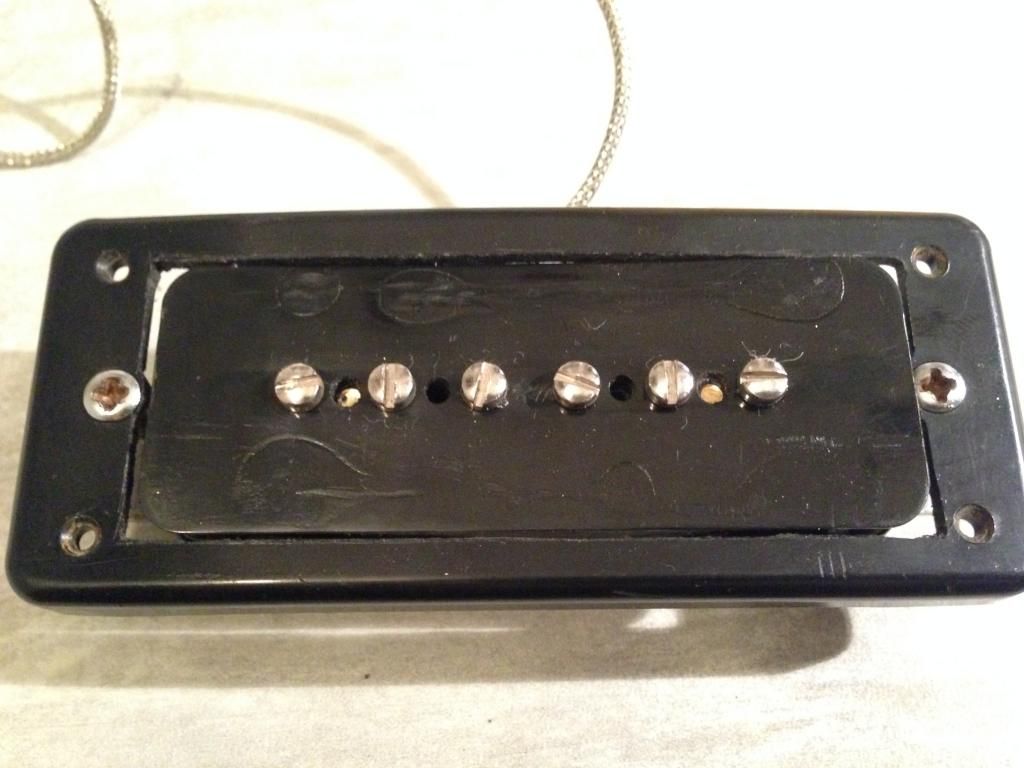

ça ressemble à ça une fois monté
Vu du dessous la platine est vissée dans le P-90
Note : la platine est en laiton donc pas d'influence sur le champ magnétique du micro.
Mais c'est clair que des capot pour des P-90 ça serait le bonheur .. mais pas encore trouvé sur la toile
Il y a aura un ressort entre le capot micro retaillé et la platine, comme un montage de humbucker.
Qu 'en pensez vous ?
Moche ou autres j’accueille vos critiques constructives avec plaisir n'hésitez pas !
ça ressemble à ça une fois monté

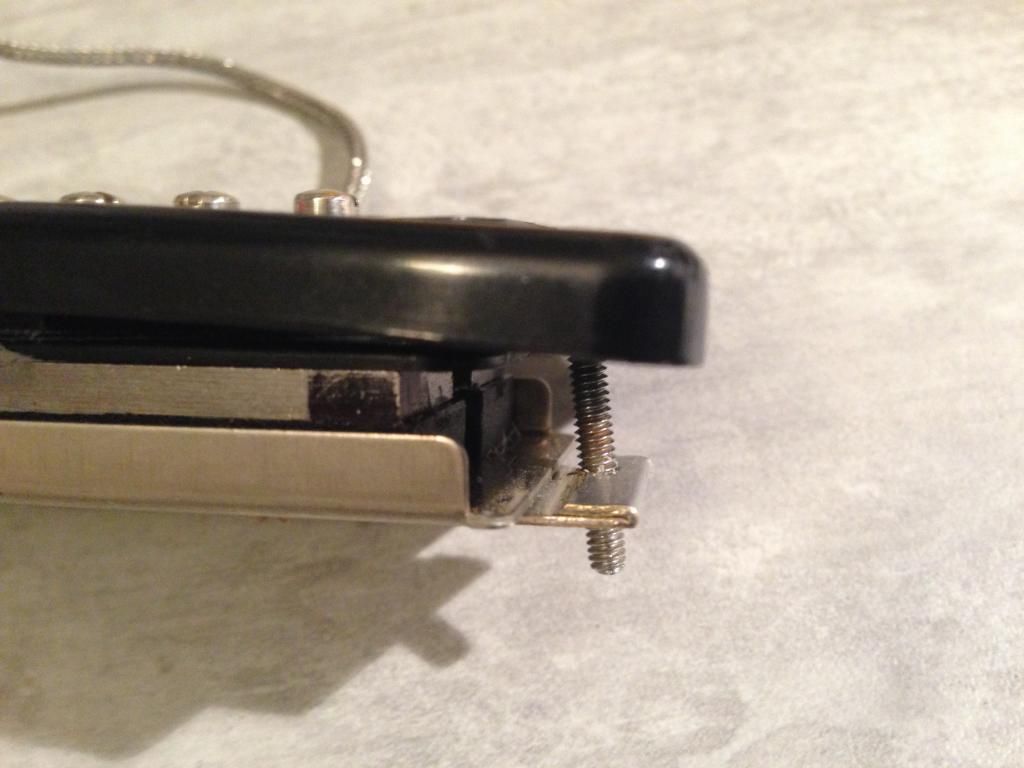

Vu du dessous la platine est vissée dans le P-90
Note : la platine est en laiton donc pas d'influence sur le champ magnétique du micro.
Mais c'est clair que des capot pour des P-90 ça serait le bonheur .. mais pas encore trouvé sur la toile
Il y a aura un ressort entre le capot micro retaillé et la platine, comme un montage de humbucker.
Qu 'en pensez vous ?
Moche ou autres j’accueille vos critiques constructives avec plaisir n'hésitez pas !
Modifié en dernier par matowar le dim. 15 févr. 2015 14:03, modifié 1 fois.
Always look on the bright side of life.
- Rhumz
- Le sevrage sera dur !!
- Messages : 1020
- Enregistré le : ven. 5 oct. 2012 23:37
- Nombre de guitares fabriquées : 0
- Localisation : Sallanches, Haute Savoie
Re: Restauration hollow electric Hikari
Tu peux trouver des contours comme ceux ci : http://www.emma-music.com/set-contours- ... 70-023.cfm
Ou des capots pour passer en dog ear : http://www.guitarnblues.fr/accessoires- ... =20&id=144
Ou des capots pour passer en dog ear : http://www.guitarnblues.fr/accessoires- ... =20&id=144
Les violonistes ne sont jamais que des shredders sur ukulele fretless
- Jaha
- Teletubbie : membre puni
- Messages : 4734
- Enregistré le : mer. 29 sept. 2004 03:12
- Nombre de guitares fabriquées : 0
- Localisation : Vitteaux (21)
Re: Restauration hollow electric Hikari
Allez, tu prends un bout de bois et tu nous tailles deux contours de micros dedans, et il y a même un sujet dans la faq qui en parle, que demande le peuple
Que même que c'est Enrico qui l'a fait si je me souviens bien
Que même que c'est Enrico qui l'a fait si je me souviens bien
-
- Membre Hyperactif
- Messages : 58
- Enregistré le : lun. 3 mai 2010 08:17
- Nombre de guitares fabriquées : 0
Re: Restauration hollow electric Hikari
@ Ruhm-95 C : j'avais pas pensé à réfléchir ! (je vous laisser réfléchir au sens de cette phrase ..)
Effectivement je pourrai convertir mes P-90 en version Dog ear.. après qq vérifs les vis des dog ear tomberai dans les défonces existantes sur ma guitare .. je serai obligé de trouver un moyen de boucher ce rien pour pouvoir y fixer mes micros .. possible mais faut que je réfléchisse à faire ça bien
@ Jaha : J'ai bien vu le tutoriel .. c'est juste que je doute de mes capacités à faire qq chose de joli visuellement .. d'autant que c'est une table bombée
On me dit dans l'oreillette que c'est la St Valentin et que j'ai pas encore promené le chien .. Merci pour vos conseils les gars je vous laisse dormir là dessus !
Effectivement je pourrai convertir mes P-90 en version Dog ear.. après qq vérifs les vis des dog ear tomberai dans les défonces existantes sur ma guitare .. je serai obligé de trouver un moyen de boucher ce rien pour pouvoir y fixer mes micros .. possible mais faut que je réfléchisse à faire ça bien
@ Jaha : J'ai bien vu le tutoriel .. c'est juste que je doute de mes capacités à faire qq chose de joli visuellement .. d'autant que c'est une table bombée
On me dit dans l'oreillette que c'est la St Valentin et que j'ai pas encore promené le chien .. Merci pour vos conseils les gars je vous laisse dormir là dessus !
Always look on the bright side of life.
- Rhumz
- Le sevrage sera dur !!
- Messages : 1020
- Enregistré le : ven. 5 oct. 2012 23:37
- Nombre de guitares fabriquées : 0
- Localisation : Sallanches, Haute Savoie
Re: Restauration hollow electric Hikari
Pas envie de réfléchir ce soir :prr:matowar a écrit :@ Ruhm-95 C : j'avais pas pensé à réfléchir ! (je vous laisser réfléchir au sens de cette phrase ..)
Il y a justement un topic de comblage de cavités qui tourne actuellementmatowar a écrit : je serai obligé de trouver un moyen de boucher ce rien pour pouvoir y fixer mes micros .. possible mais faut que je réfléchisse à faire ça bien
Les violonistes ne sont jamais que des shredders sur ukulele fretless
- 36seb
- BRAB
- Messages : 7716
- Enregistré le : mar. 12 août 2014 00:15
- Nombre de guitares fabriquées : 2
- Facebook : https://www.facebook.com/36seb
- Localisation : Issoudun
Re: Restauration hollow electric Hikari
Juste un avis : la gratte a l'air franchement sympa et les contours micros que tu nous montres sont déjà abîmés tout comme les P90.
La meilleure solution : tu refais tout en bois. Tu risques rien, même pas de gaspiller beaucoup de bois.
Et après, tu auras moins de mentions à rayer.
Et logiquement tu te seras fait plaisir en étant fier du résultat. :baleze:
La seule chose à perdre, c'est du temps.
La meilleure solution : tu refais tout en bois. Tu risques rien, même pas de gaspiller beaucoup de bois.
Et après, tu auras moins de mentions à rayer.
Et logiquement tu te seras fait plaisir en étant fier du résultat. :baleze:
La seule chose à perdre, c'est du temps.
MERCI de cliquer ICI (ça fait du bien) et de faire un PLAN de profil :siffle:
Sanka 1 Finie
Sankanniversaire Finie
Sanka Voyage Reprise des hostilités
Sankassenborn En cours
Atelier et "établi" Sera-ce fini un jour ?
Baffle 12" ouvertFini
Sanka 1 Finie
Sankanniversaire Finie
Sanka Voyage Reprise des hostilités
Sankassenborn En cours
Atelier et "établi" Sera-ce fini un jour ?
Baffle 12" ouvertFini
- 6ri.l
- Mais tais-toi !!!
- Messages : 8905
- Enregistré le : ven. 9 mai 2008 08:37
- Facebook : www.facebook.com/cg.lutherie
- Localisation : arc les gray
- Contact :
Re: Restauration hollow electric Hikari
à mon avis, le temps se perds si on en fait rien
donc tu as tout à y gagner
donc tu as tout à y gagner
-
- Membre Hyperactif
- Messages : 58
- Enregistré le : lun. 3 mai 2010 08:17
- Nombre de guitares fabriquées : 0
Re: Restauration hollow electric Hikari
Hello,
J'ai refait pas mal de vérif suite aux différentes recommandations que vous m'avez tous fait et j'ai lu le tuto sur la réalisation des contour de micro dans la FAQ (super bien fait en passant !)
Sur la solution de passer en dog ear en fait ç'est possible mais pas mal de travail car
- les bobines nues n'ont pas de pattes métal qui viennent se glisser sous les pattes plastique du dog ear et il faudrait que je change/refasse la platine existante du P90 pour en faire une avec des patte métal
- il faudrait "reboucher" les ouvertures de la guitare
Je pense donc que je vais refaire des capots en bois suivant le tuto de steve2a

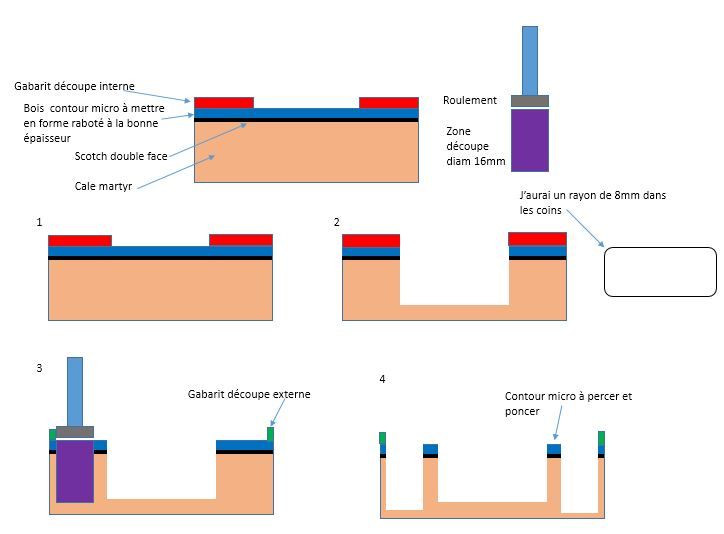

Je me suit fait un petit schéma de la méthode à utiliser histoire d'être sur d'avoir bien compris .. vous pouvez me dire si je suis passé à coté de qq chose ?
Je suis en train de faire les plans, je les mettrait en ligne une fois vérifiés.
J'ai refait pas mal de vérif suite aux différentes recommandations que vous m'avez tous fait et j'ai lu le tuto sur la réalisation des contour de micro dans la FAQ (super bien fait en passant !)
Sur la solution de passer en dog ear en fait ç'est possible mais pas mal de travail car
- les bobines nues n'ont pas de pattes métal qui viennent se glisser sous les pattes plastique du dog ear et il faudrait que je change/refasse la platine existante du P90 pour en faire une avec des patte métal
- il faudrait "reboucher" les ouvertures de la guitare
Je pense donc que je vais refaire des capots en bois suivant le tuto de steve2a
Je me suit fait un petit schéma de la méthode à utiliser histoire d'être sur d'avoir bien compris .. vous pouvez me dire si je suis passé à coté de qq chose ?
Je suis en train de faire les plans, je les mettrait en ligne une fois vérifiés.
Always look on the bright side of life.
-
- Membre Hyperactif
- Messages : 58
- Enregistré le : lun. 3 mai 2010 08:17
- Nombre de guitares fabriquées : 0
Re: Restauration hollow electric Hikari
Et voilà les plans .. à utiliser avec une fraise à copier diam 16 avec roulement à copier au même diamètre
https://www.dropbox.com/s/jzxflq2mxec55 ... .docx?dl=0
https://www.dropbox.com/s/jzxflq2mxec55 ... .docx?dl=0
Modifié en dernier par matowar le lun. 2 mars 2015 16:08, modifié 2 fois.
Always look on the bright side of life.
-
- Membre Hyperactif
- Messages : 58
- Enregistré le : lun. 3 mai 2010 08:17
- Nombre de guitares fabriquées : 0
Re: Restauration hollow electric Hikari
Cet après midi je me lance dans la réalisation de mes contours micros ... souhaitez moi bonne chance !
J'ai également une question existentielle ..
La guitare d'origine est équipée d'un chevalet flottant à rouleaux.
J'ai un jeu un peu bourrin sur les bords et j'ai déjà une guitare de même type avec chevalet flottant (une silvertone 1478 pour info)
Il m'arrive de faire bouger / glisser le chevalet de cette dernière en jouant (notamment lors de bends) J'imagine qu'il va m'arriver la même chose sur celle ci .. :?
En fouillant un peu sur la toile j'ai trouvé ceci .. sur la même silvertone que moi comme quoi le monde est petit
http://www.southaustinguitarrepair.com/ ... -and-setup
Le gars remplace le chevalet flottant par un chevalet à rouleau ressemblant à peu de chose près à celui que j'ai.
Il usine une plaque qui d'un coté est fixé sur la table d'harmonie de la gratte et qui de l'autre laisse dépasser les 2 vis de réglage du chevalet.
Ca me parait un peu chaud à réaliser mais du coup je me pose la question de faisabilité de transformer mon chevalet flottant en chevalet fixe ..
Le corps de ma guitare est creux, c'est du contre plaqué 3 plys (le terme est un peu barbare mais point d'autre ne me viens à l'esprit pour le moment ..) épaisseur 4.5mm et il ya une âme sous la zone où se pose le chevalet

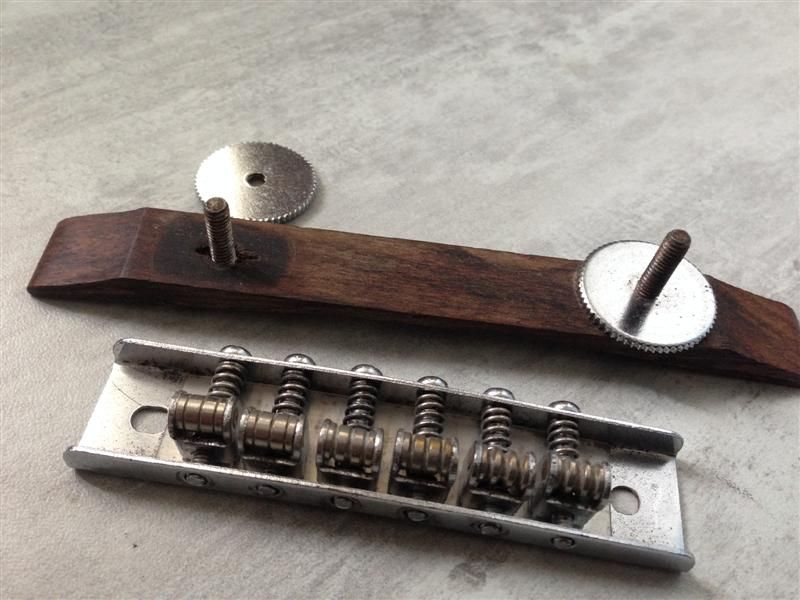

Bêtement en démontant mon chevalet je me suis dis que j'avais suffisamment de place pour percer le chevalet à l'extérieur de la vis de réglage de hauteur et prendre le chevalet et la table en sandwich (voir première photo ci dessous
Ca me ferai un chevalet avec 4 gros trous assez proche et certains plutôt proches ... c'est plutôt bof au niveau robustesse chevalet dans le temps (fissures dans le chevalet .. :? )

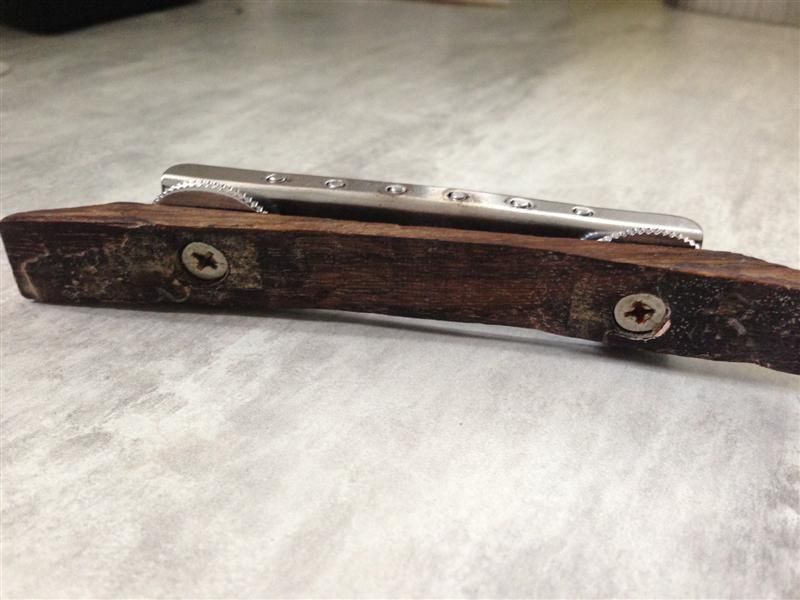

J'ai également un 2eme problème avec le chevalet d'origine qui est que les vis de réglage de hauteur ne sont pas solidaires du chevalet. Quand j'essaye de régler la hauteur du chevalet à l'aide des mollettes les vis tournent avec les molettes bref le réglage n'est pas vraiment pratique (voir 2eme photo ci dessous).
Une simple goute de cyano sur le tête de vis suffirait-elle ? ça me parait pas génial comme solution.
Bref rien de décidé pour l'instant sur ce sujet mais si quelqu’un avait déjà rencontré ce problème .. son expérience me sera surement utile !
J'ai également une question existentielle ..
La guitare d'origine est équipée d'un chevalet flottant à rouleaux.
J'ai un jeu un peu bourrin sur les bords et j'ai déjà une guitare de même type avec chevalet flottant (une silvertone 1478 pour info)
Il m'arrive de faire bouger / glisser le chevalet de cette dernière en jouant (notamment lors de bends) J'imagine qu'il va m'arriver la même chose sur celle ci .. :?
En fouillant un peu sur la toile j'ai trouvé ceci .. sur la même silvertone que moi comme quoi le monde est petit
http://www.southaustinguitarrepair.com/ ... -and-setup
Le gars remplace le chevalet flottant par un chevalet à rouleau ressemblant à peu de chose près à celui que j'ai.
Il usine une plaque qui d'un coté est fixé sur la table d'harmonie de la gratte et qui de l'autre laisse dépasser les 2 vis de réglage du chevalet.
Ca me parait un peu chaud à réaliser mais du coup je me pose la question de faisabilité de transformer mon chevalet flottant en chevalet fixe ..
Le corps de ma guitare est creux, c'est du contre plaqué 3 plys (le terme est un peu barbare mais point d'autre ne me viens à l'esprit pour le moment ..) épaisseur 4.5mm et il ya une âme sous la zone où se pose le chevalet
Bêtement en démontant mon chevalet je me suis dis que j'avais suffisamment de place pour percer le chevalet à l'extérieur de la vis de réglage de hauteur et prendre le chevalet et la table en sandwich (voir première photo ci dessous
Ca me ferai un chevalet avec 4 gros trous assez proche et certains plutôt proches ... c'est plutôt bof au niveau robustesse chevalet dans le temps (fissures dans le chevalet .. :? )
J'ai également un 2eme problème avec le chevalet d'origine qui est que les vis de réglage de hauteur ne sont pas solidaires du chevalet. Quand j'essaye de régler la hauteur du chevalet à l'aide des mollettes les vis tournent avec les molettes bref le réglage n'est pas vraiment pratique (voir 2eme photo ci dessous).
Une simple goute de cyano sur le tête de vis suffirait-elle ? ça me parait pas génial comme solution.
Bref rien de décidé pour l'instant sur ce sujet mais si quelqu’un avait déjà rencontré ce problème .. son expérience me sera surement utile !
Always look on the bright side of life.
- Meeck
- Mais tais-toi !!!
- Messages : 3970
- Enregistré le : mar. 14 nov. 2006 11:46
- Nombre de guitares fabriquées : 0
- Localisation : cherche un peu
Re: Restauration hollow electric Hikari
Pour moi ,c'est pas Japonais ça , c'est plus du côté de l'Europe de l'est .
