TV Deluxe 72 en metal

[tubart]

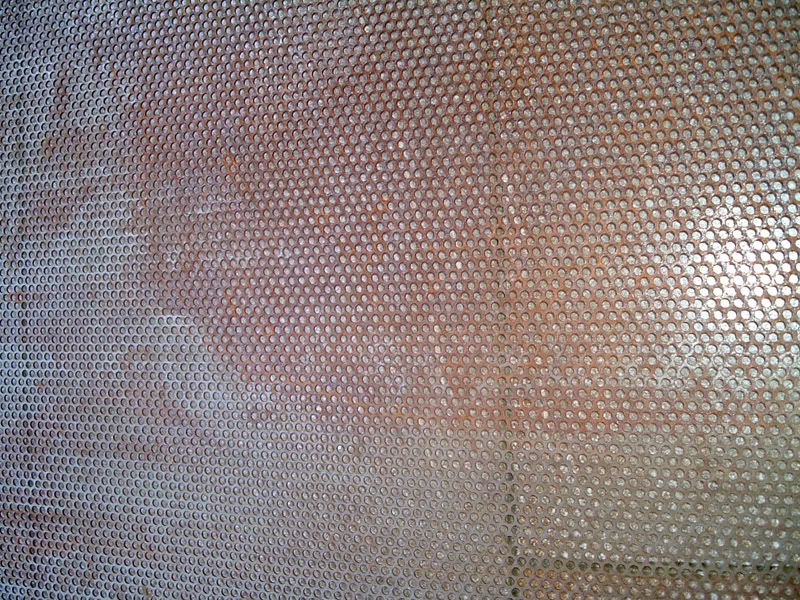

Enfin ! Merci à Vomito qui m'a dégotté la tle perfo dont j'avais besoin pour la réalisation du corps de la telecater deluxe 72.

Elle ne sera donc pas en inox mais bel et bien en acier. En ce qui concerne la finition, je ne sais toujours pas si j'en fais une guitare relic rouillée ou pas...

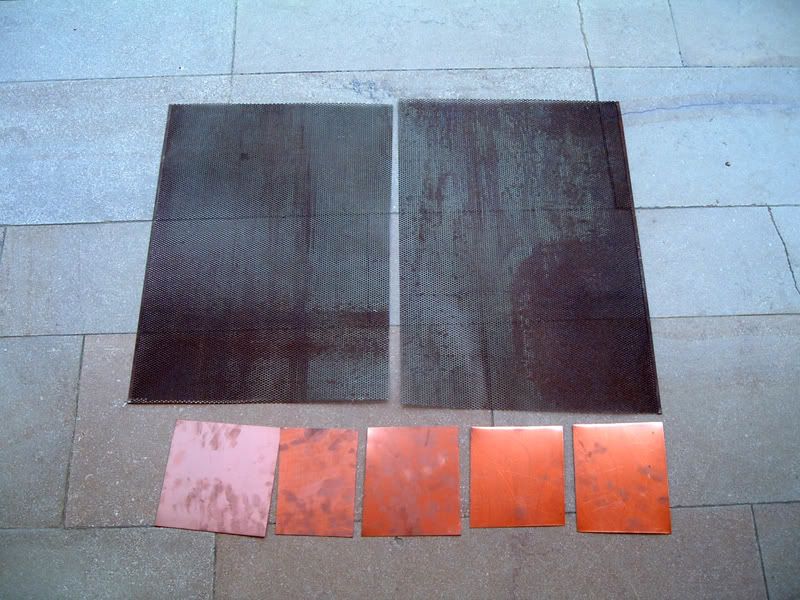

Les petits morceaux de cuivre visibles sous la tole perforée sont des chutes que j'ai récupéré pour faire les capots de micros, car je ne trouve pas de micros humbuckers au format telecaster deluxe 72, tous ont les cotes standard humbuckers. Les actuels Fender Wide Range ne jouissant pas d'une réputation terrible, j'envisage sérieusement de réaliser moi même les micros, tant qu'à être dans le DIY...

Aller, je vais tracer les contours des caches micros sur le cuivre, je soude, et je poste des photos.
Post suivant

[ludobag]

:linux: laisse la tole comme elle est
tu peux prendre des gfs et le rebobiné je regarde je crois que j ai vu ça dès que je retrouve je t'envoie le lien
ils ont pas la bonne taille (taille hb)
y a les fender mais cher :sif: (et qui sonne pas comme les anciens )

[VOMITO]

de rien tub!!!
bon courage pour la suite

[tubart]

:linux: laisse la tole comme elle est
tu peux prendre des gfs et le rebobiné je regarde je crois que j ai vu ça dès que je retrouve je t'envoie le lien
ils ont pas la bonne taille (taille hb)
y a les fender mais cher :sif: (et qui sonne pas comme les anciens )

J'ai eu l'occasion de tester une Telecaster deluxe 72 reissue mexicaine, ça ne sonne pas comme les vieilles qui elles étaient assez proches d'une Les Paul. J'ai une vieille TV DLX 72 japonaise des 70's, elle aussi sonne bien vintage, pas comme les reissue.

Je connais le site qui vends les GFS, et je m'étais renseigné pour les cotes, mais effectivement c'est du standard... Néanmoins les modèles "split humbuckers" peuvent être intéressants, mais il faut que je me forme un peu à la conception des micros, je ne sais pas si un nouveau bobinage suffirait à changer le rendement pour le rapprocher d'un Fender Wide Range 70's...

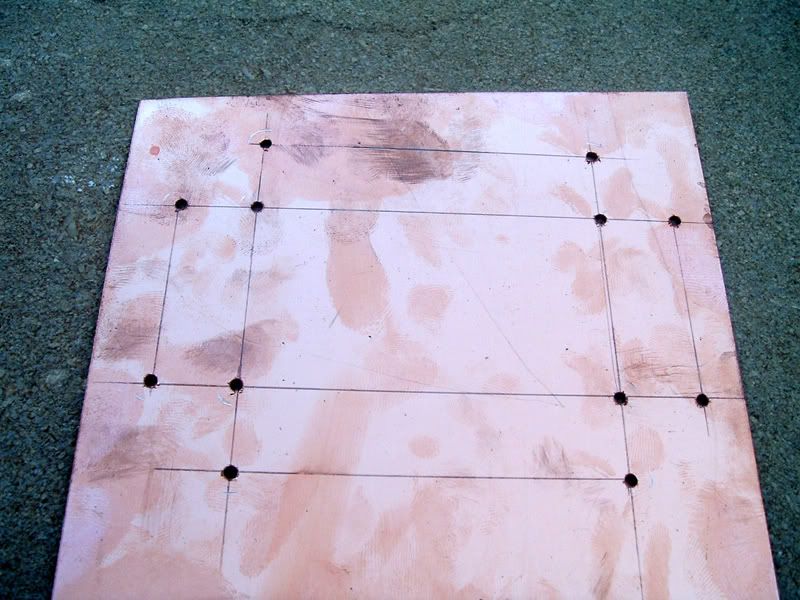

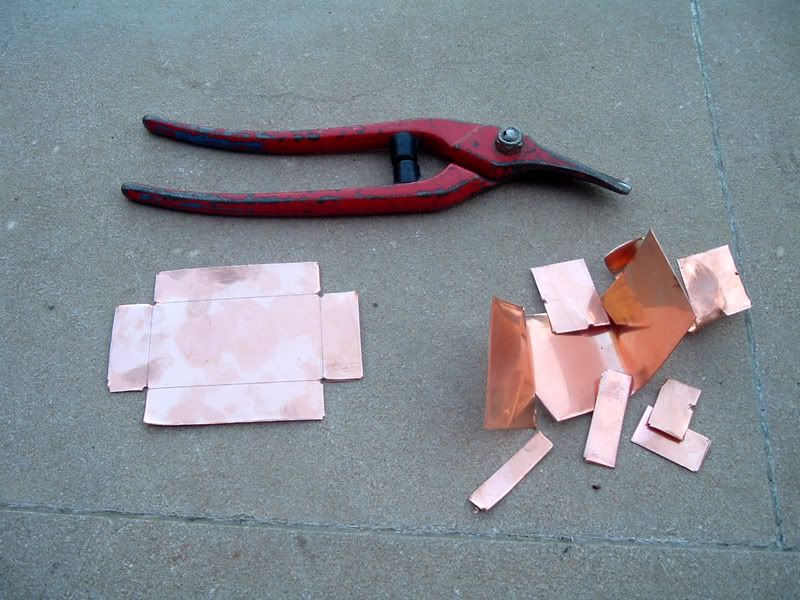

Sinon, j'ai commencé à bosser sur les caches micros en cuivre. Première méthode, traçage sur une plaque de cuivre, puis perçage des angles pour éviter les problèmes au pliage, puis pliage et soudure.

Ce n'est pas tellement convaincant comme ça, il faudra voir ce que ça donne après soudure et ponçage.

Vade Retro Ludo, sors de mon APN !



:mrgreen:

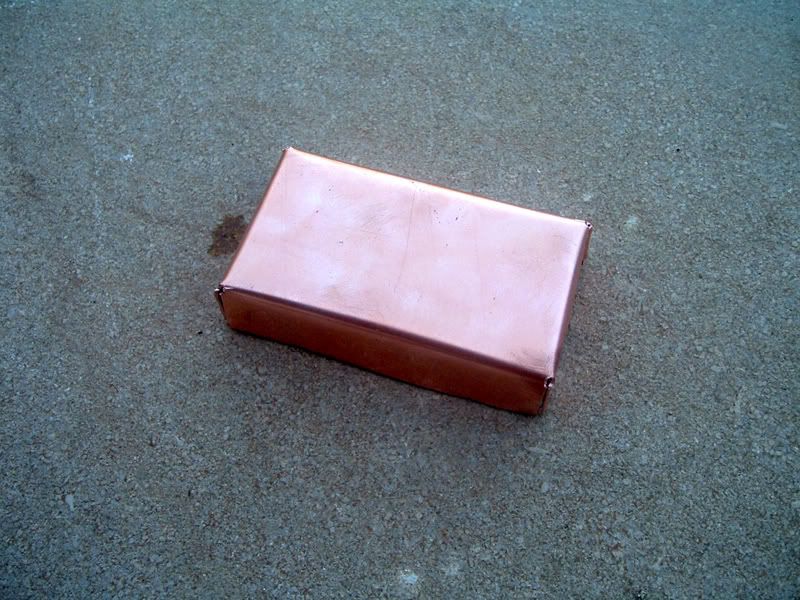

La suite :





Si la méthode du pliage donne un résultat trop approximatif, je découperai chaque partie du cache séparemment pour les souder. Sur ce, j'y cours.

EDIT : euh... mon étain ne colle pas sur ce cuivre Et je n'ai pas de décapant...Pfff... Bon. Je vais essayer de trouver ça, et si ça ne colle toujours pas, il faudra envisager des caches micros en acier...

[ludobag]

:linux:
je pense que le pliage peut fonctionner si tu fais une forme en bois pour plier dessus et soudé
faut que tu brase au chalumeau ou lampe à souder pas au fer à souder tu vas y passer 15 ans

[super_taz]

question a la con: des caches micros en cuivre, ca ne change pas le son?

[alf]

c'est plus acoustique, taz :mrgreen:

oué, faut plier sur une forme et coincer le dessus de ton cache entre cette forme et une plaque, a l'étau, pour avoir des aretes droites.
tu plies en tapant au marteau sur un martyr en bois plus long que le coté que t'es en train de plier......

[ludobag]

le cuivre est amagnétique donc comme le bois ,le plastique ,ça influence pas la vibration des cordes

[Phraid]

Sapotache... :pac:

[tubart]

Sapotache... :pac:

:mrgreen: Moi aussi je toruve ça horrible Phraid... Et pas rattrapable pour le coup. Il faut que je toruve un solution pour faire des caches micros métalliques corrects... A la taille des wide range Fender, parce que le format Humbucker classique, ça rends pas pareil...

Je vais tenter de refaire un autre cache en découpant chacune des parties, et souder au fer à chaineaux + décapant, à la vrai :mrgreen:

Non mais c'est vrai que cette histoire m'ennuie...Personne n'aurait des Wide Range ou des caches Wide Range à dépanner???

[super_taz]

c'est plus acoustique, taz :mrgreen:

le cuivre est amagnétique donc comme le bois ,le plastique ,ça influence pas la vibration des cordes

je le sais bien, mais dans ce cas, pourquoi dit on qu'il y a une difference de son entre des capots chrome et des capots nickel? :mrgreen: et une difference avec et sans capot? :prr:

[ludobag]

avec et sans capot :
le micro est plus près des cordes sans capot
capot nickel et capot chrome
(je suis d'avis que les mouches ont mal :mrgreen:)

[tubart]

avec et sans capot :
le micro est plus près des cordes sans capot
capot nickel et capot chrome
(je suis d'avis que les mouches ont mal :mrgreen:)

Alors là non... Je ne suis pas d'accord :pac: :mrgreen:

Sans rire, les vis ressortant des micros ne permettent pas de le placer plus haut sans capot...

Pour ce qui est du son, ça change oui, j'ai été obligé d'enlever les capots sur une de mes Les Paul dont je me sert en grosse saturation, sinon c'est larsen permanent. Après, l'explication... Propagation des ondes dans le capot? différence de badne passante entre nickel et chrome?.....

[super_taz]

peut etre micro pas bien wax potte?
sinon, je ne m'y connais pas bien sur le sujet, mais je crois que c'est bongo (qui fabrique les micros sp custom) qui m'avait dit qu'il y avait des differences de rendu sonore selon les alliages utilises pour les capots

[doc poppy]

Hello,

je suis tout neuf sur L-A

Je me suis inscrit sur ce site exactement pour voir ce topic: faire une tele 72 deluxe en metal.
J'ai vu une gratte dans la "customer gallery" de warmoth:

http://www.warmoth.com/Pages/Gallery.as ... ELE_GUITAR

il faut chercher une tele à la trussard dans le diaporama...elle est plus cheap que celle de le pape et trussard , mais elle à le mérite d'être (apparement) bien plus facile à faire. Le gars a semble-t-il pris un corps de tele qu'il a anbondamment perforé , puis il a ajouter les plaques, visées dans le "cadre tele"...plus accessible pour moi, qui n'a jamais toucher à la lutherie DIY.

Ton projet est absolument magnifique! :app:

Une question pour toi: comment as-tu découpé ton pickgard? scie à métaux, scie sauteuse ou machine outil à 3000$?

merci d'avance et goodluck!

[guyzard]

Bienvenue chez toi, doc'.

je t'envoie le traditionnel message d'accueil de la BRAB: Lis le a fond, il vas t'aider pour ton projet et pour la manipulation des outils a ta disposition sur le forum

[Phraid]

Le gars a semble-t-il pris un corps de tele qu'il a anbondamment perforé

Non, c'est bel et bien de la tôle "déjà" perforée.


Bienvenue Doc poppy.

[tubart]

C'est marrant de voir une gratte recouverte de tole perforée avec de gros trous, c'est exactemenbt ce que je voulais éviter car effectivement, je n'aime pas du tout celle qu'on voit en photo sur le site warmoth...

En ce qui concerne la mienne, le projet est au point mort, comme tous les autres d'ailleurs, je pourrais m'y remettre dans quelques semaines, quand ma formation sera terminée.

Je vois mon pote soudeur ce WE, on devrait attaquer un peu le corps... Du moins je l'espère.

Pour les micros, ludobag m'a transmis des infos pour la conception des Wide Range 70's, il est apparemment possible de modifier les actuels reissue pour les rapprocher du rendement des anciens, ce que je vais certainement faire ! Et laisser tomber le cuivre vilain tout plein.

[drop6]

Alors, ça avance avec ton pote soudeur?

[tubart]

Alors, ça avance avec ton pote soudeur?

Ca avance oui... il me faut dégotrter de la tole de 15/10e, et pour l'instant rien n'est fait car la grande question est de savoir par ou commencer l'assemblage... En effet je pense que je vais d'abord faire souder les éclisses, coincées dans un moule, sur la table en tole pleine, puis découper le contour de la table en tole pleine (rebord d'environ 15mm).

Ceci permettrait de souder ensuite le fond de la guitare en tole pleine également, et ce depuis l'ouverture sur la table. Ensuite, découpe de la partie arrière également, et fixation de la tole perfo pour le dos de la guitare. Idem pour la partie avant, en laissant le trou béant pour le pickguard.

Une question me travaille encore : je ne sais pas si je fais un corps creux avec un renfort dans l'alignement du manche à la manière de Phraid sur sa LP, ou si je fais une poutre en bois qui recevrait le neck pocket et irait jusqu'au chevalet pour offrir un "squelette" à la guitare. J'ai peur qu'un corps totalement creux ne favorise les larsens en saturation...
