Une vielle a roue

[baboulaz]

As tu remarqué ( ou est ce moi seulement !) que sur ton site dés que l'on clique sur un autre choix que celui de la page d'accueil on est en message d’erreur ? ( idem pour le choix des langues) :sif:

Effectivement il y avait un petit bug ... :?

[simtim]

Perso, le site fonctionne nickel : je suis sur chrome os.

[Gavroche]

Intéressant ce projet ! Je vais suivre ça

[baboulaz]

Bonjour,

Cette semaine j'ai fabriqué un moule et préparé divers pièces de bois pour faire la caisse.

Découpe de la partie supérieure du moule dans de l'aggloméré en laissant 2-3 mm de marge :

J'ai collé mon plan imprimé dessus et j'ai fini à la râpe pour les 2 mm en trop:

Pour la partie inféreure je l'ai aussi découpé en laissant 5 mm de marge et je l'ai scotché au scotch double face avec la partie supérieure:

Tout ceci pour utiliser la défenseuse avec une fraise à copier afin d'avoir 2 parties totalement identiques :


J'ai ensuite intercalé 3 tasseaux pour avoir de l'épaisseur et j'ai vissé le tout :

Et enfin j'ai percé des trous régulièrement sur tout les bords afin de pourvoir faire passer des serre-joints lorsque que je cintrerai les éclisses !


Après avoir fini le moule j'ai commencé à préparer les pièces dont j'aurai besoin pour la caisse de résonnance.
J'ai commencé par les barrages. Les débits ci-dessous me permettront de faire les barrages inférieurs et supérieurs :


Découpe :


Voilà ce qui servira à faire mes 3 barrages inférieurs et supérieurs :


J'ai aussi commencé à découper l'éclisse frontale :


Et les supports qui viendront dans les coins de la caisse pour pouvoir coller les éclisses ensembles :

Ici les supports dont je parle ci-dessus et à droite la pièce qui viendra cotée chevillier de la caisse !


Voilà pour aujourd'hui ! Prochaine étape découpage et cintrage des éclipses !

SUITE -->

[marino]

la vielle ne presente pas trop de difficultes mis a part que le clavier doit etre le plus souple sans jeu ainsi que la roue la plus concentrique possible et sans voilage.
les reglages des cordes et de la roue sont assez compliqués, je ne vois pas les chiens sur ton plans?
je suivrai l'evolution avec grand interet

ça dépend des vielles, ci cells cì ont le corps en forme de luth, ça se complique un peu plus car il faut faire les gabarits séparément en ensuite les coller, là c'est délicat.

"les chiens"? une vielle peut avoir 1 chevalet mobile = chien, deux chevales mobiles = chien et cigale

[baboulaz]

Bonjour,

Ces derniers jours je me suis attaqué au cintrage des éclisses !

Je me suis tout d'abord construit un fer à cintrer ! Quelques bouts d'agglo de récup, un morceau de tuyau en métal et une lampe à souder. Ça marche plutôt bien faut juste mettre la lampe à souder au minimum sinon ça chauffe trop !


J'ai d'abord attaqué avec l'éclisse frontale ! Je l'ai d'abord découpé aux cotes finales avec une marge de 3 mm !


Puis j'ai humidifié le bois et je l'ai cintré en appuyant tout doucement contre le fer à cintrer chaud :


Ça prend un bon moment à avoir une courbure qui épouse parfaitement le moule. Ensuite on met des serre-joints pour pas que ça bouge ! Je n’avais pas mis de cale de bois entre les serre-joints et les éclisses (comme on voit sur la photo), résultat ça m’a marqué le bois, j'en ai vite rajouté après !


Ensuite découpe des 2 éclisses latérales :



Puis je cintre comme pour la première éclisse :

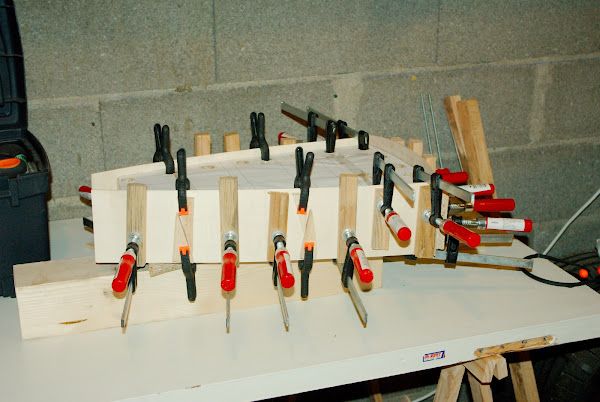

Et voilà tout est en place et calé avec des serre-joints :



Ensuite j'avais un peu de temps alors j'ai aminci les barrages inférieurs :



Et enfin j'ai fait la pièce du fond (coté chevillier) où vont se rejoindre (et être colées) les 2 éclisses latérales :


Voilà, en tout cas ça fait plaisir de commencer à voir une forme émerger !

[Mic]

:app: cela prends forme :linux:

[baboulaz]

Bonjour,

Ces 2 derniers jours j'ai fait beaucoup de collage!

Tous d'abord j'ai collé les tasseaux qui sont dans les coins de la caisse de résonnance avec les éclisses latérales :




Pendant que ça sèche j'en ai profité pour découpé le fond (toujours en laissant 3-4 mm de marge :



Le fond une fois découpé :


Traçage des emplacements des barrages inférieurs sur le fond :


Puis mise en place et collages de ces barrages :



Le lendemain j'ai collé les éclisses latérales avec l'éclisse frontal :



Et enfin j'ai collé le bloc frontal qui va supporter le cordier et où passera l'axe de la roue sur l'éclisse frontale :



A la prochaine !

SUITE -->

[fidler]

Super, ça avance vite, j'aime bien ce projet

[Mic]

Super, ça avance vite, j'aime bien ce projet

Oui moi aussi :mrgreen: et puis c'est tellement original :linux:
Bravo on attends la suite :app:

[baboulaz]

Bonjour,
Après un weekend de pâques prolongé me voici de retour avec les derniers avancements.

Tout d'abord pour reprendre la suite de la dernière fois, voici le fond avec les barrages une fois collés :


Sinon j'ai d'abord attaqué par coller le support coté chevillier avec les 2 éclisses latérales :


Du coup une fois sec on obtient la ceinture d'éclisse finie !


Découpage (dans des chutes qui étaient en trop pour les éclisses) de bandes de 1cm de large afin de réaliser les contre-éclisses inférieures !


Puis collages !



Ensuite rabotage et ajustage de la jonction éclisses/fond :



Puis j'ai collé le fond et la ceinture d'éclisses ensemble :



Une fois sec : (ça commence à ressembler à une vielle )

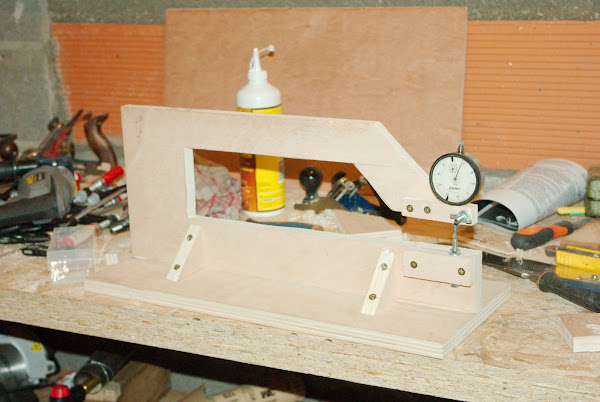

Ensuite grâce à un comparateur acheté sur leboncoin pour 10€ et une chute de contre-plaqué, je me suis construit une jauge d'épaisseur afin de pouvoir réduire la table de la vielle à 3mm d'épaisseur ! (merci à ce site pour l'idée http://lutherie-guitare.org/wordpress/f ... epaisseur/)



Ensuite il me fallait tester le nouvel outil maison donc j'ai commencé de réduire la table !


Je suis arrivé à avoir entre 3 et 4 mm partout donc il me reste plus que des finitions maintenant !

A bientôt !

[aymaleo]

Ton contreplaqué est assez rigide pour prendre des mesures precises d'épaisseur, par ce que le mien manque cruellement de rigidité.

[baboulaz]

Ton contreplaqué est assez rigide pour prendre des mesures precises d'épaisseur, par ce que le mien manque cruellement de rigidité.

Ca aurrait pû être plus rigide mais bon, pour l'instant et au vu de mon expérience, ça me suffit comme ça. Ca ne bouge pas dans tous les sens et je ne recherche pas non plus le centième de mm de précision :wink:
Et puis de toute façon pour 10€ et un bout de contre-plaqué c'est sur que ça ne peut pas être comparable avec les jauges à 200-300 euros !

[baboulaz]

Bonjour à tous !

Les derniers avancements du weekend et hier soir :

Pour commencer cet article, j'ai voulu faire un petit test de tournage de métaux avec un tour "artisanal" (une perceuse dans un étau et comme outils des limes). En fait je cherchais à fabriquer des vis qui vont venir tenir les bourdons (sur le chevalet des bourdons) et qui du coup rendent le chevalet (et donc l'appui des bourdons sur la roue) réglable ! Le but aussi est d'avoir 2 encoches sur la vis pour pouvoir débrayer le bourdon afin qu'il ne touche plus la roue si on le souhaite.
Voici une photo d'une vielle Boudet pour expliquer le concept :


Donc voici les vis que j'ai utilisé à l'origine (des vis avec une tête 6 pans creux)


Me voici en train d'usiner ... avec une lime !


Les vis une fois finies :

Je verrai donc bien si ça fonctionne avec des vis comme ça !

Bon sinon une petite nouvelle est arrivé à l'atelier : une belle perceuse à colonne (quasi indispensable pour la suite) que vous pouvez voir sur la prochaine photo !


Pour en revenir à la vielle, j'ai percé les trous pour pouvoir coller les "boutons de ceinture" (cela permet d'accrocher une ceinture qui est utilisé pour tenir la vielle). D'abord sur la face arrière (côté chevillier) :



Puis sur la face avant (côté manivelle)


Ça s'est un peu effrité même avec une planche martyr, mais bon rien de bien grave !


Voici un des boutons de ceinture :


Sur la face avant (côté manivelle) les boutons sont collés sur l'éclisse directement. Il faut donc coller un renfort sur l'intérieur. Ici je suis en train d’ajuster le renfort sur un papier de verre afin qu'il épouse parfaitement l'éclisse :


Les renforts sont ensuite collés et maintenus en pression grâce à un boulon et un écrou papillon (et des morceaux de bois de protection) :



Une fois les renforts collés, j'ai pu coller les 3 boutons de ceinture.

J'ai ensuite percé le trou sur la face avant (côté manivelle) où passera l'axe de la roue :



J'ai aussi percé les barrages (mais j'ai oublié de faire des photos) !
J'ai monté la roue sur son axe (dur dur d'obtenir quelque chose de super perpendiculaire, j'ai vais encore devoir faire des ajustements)


Ici un montage à blanc de l'axe de la roue avec les barrages :


Ensuite j'ai collé les barrages collés et je les ai maintenus en pressions avec des vis !


Voilà ! Prochaine étape le montage final de l'axe et le collage des contres éclisses supérieures avant de tabler !!!

A bientôt

--> SUITE

[Mic]

:app:
très belle avancée !!

[fidler]

Joli, tu bosse comme un chef :app: :app:

[Moot]

Superbe! Pleins de trus et astuces ce projet!

Mais une question me turlupine quand même: Les trous de vis des barrages seront masqués par quoi? Un filet?

[baboulaz]

Mais une question me turlupine quand même: Les trous de vis des barrages seront masqués par quoi? Un filet?

En fait, je vais (enfin je l'ai déjà fait ce soir) repercer 1mm plus grand (donc 4mm) et ensuite je colle une cheville en hêtre dedans et j’arase avec un ciseau à bois ! Et ensuite je pense le laisser comme ça ! J'ai vu les 2 : soit tu laisse comme ça bien propre, soit tu pose un filet !

Bonne soirée !

[S-oxyde]

Jolie :linux:
J'aime bien le coup de la perceuse et la lime pour usiner, je garde sous le coude.

Bonne continuation

[Moot]

Ha d'accord carrément! La technique du "pourquoi cacher quand on peut le montrer" :roi:
Mais étais-tu obligé de mettre les vis au final? En tout cas j'attends le résultat avec nain patience.
