Projet style Rickenbacker 350 avec ailes fibre de verre.

[chichou667]

Bonjour à tous!

Je me prépare pour mon 3ème projet (après une Esquire et une Mustang qui ne sont pas sur ce forum) à réaliser une copie plus ou moins améliorée (si possible) et personnalisée selon mes gouts (ça c'est possible :D ) d'une Rick style Lennon en gros, mais avec diapason standard.
La différence notable sera au niveau de la conception de la guitare elle même puisqu'elle aura un manche traversant (jusqu'ici rien d'extraordinaire) et des ailes rapportées en fibre de verre, creuses. Une sorte d'hollowbody a manche traversant, sans ouies quoi. Les micros aussi seront un peu différents car je compte monter dessus des mini humbuckers type Firebird splittables. Enfin, un vibrato top mount style vibrola viendra parachever le tout.
J'ai déjà commencé à dessiner les plans, et je pense que trouver du bois ne sera pas si compliqué que ça (j'espère?) donc je fais appel a la population pour avoir vos avis/conseils/remarques...

Le point crucial de la construction sera la fixation des ailes creuse à la poutre centrale, fixation qui devra être solide et fiable ainsi qu'avoir une belle forme au niveau du "cul" de la gratte, avec le refoncement si typique des Ricken.

hopla pour raffraichir la mémoire de ceux qui ne verraient pas de quelle guitare il s'agit:



mais avec deux micros.

A vos claviers!

Thomas

[docteur.bondage]

Joli projet !!

Comment compte-tu t'y prendre ?? En faisant 2 ailes séparées ou en moulant d'abord le dos + les éclisses, puis en mettant une table en fibre de verre ?? (la deuxième solution me paraissant la plus simple mais la moins intègre pour le son de l'instru...)

edith me dit que c'est bon pour ma géo, j'ai été voir où était le Maryland... :mrgreen:
Pas trop froid en hiver ?? Et j'adore le découpage des frontières à l'américaine, on dirait des républiques bananières !!

[chichou667]

et bien en fait j'avais pensé faire le dos plus éclisses, puis table, mais j'ai peur de pas bien réussir à fixer la table ensuite...
Donc je pense que je vais faire deux ailes qui viendront se fixer de chaque coté.
Le seul soucis c'est que je n'ai jamais bossé avec de la fibre de verre, je sais pas si ca se colle bien par exemple, surtout contre du bois.
Je suis en train de reflechir a un système de "poutre" qui seraient elles à 90° de la poutre centrale et dans laquelle elle serait emboitée et collée et qui irait sur coller dans la caisse sur le dos et la table de chaque côté du manche...
Bref, je suis encore en train de reflechir à ca, pareil si vous avez des idées je suis preneur.
Sinon j'avais aussi pensé réaliser toute la caisse d'une seule pièce, mais pour des raisons évidents de moulage/démoulage, ca sera pas facile

Sinon à part ça, le Maryland est un coin plutot sympa des USA (je suis a 15min de métro de Washington DC) le climat est pas facile en été surtout, ou il fait très chaud et lourd (parfois 40°C avec une humidité digne de la Guyane) et aussi un soleil qui tape très haut et fort, donc gare à ne pas oublier ses lunettes de soleil sous peine de ressentir une journée de ski sans protection dans les yeux !
Mais bon, l'exotisme s'arrête ici car l'année prochaine je poursuis mes études dans notre cher capitale :(
Ce qui va d'ailleurs compliquer la construction de la guitare, puisque je suis dans une petite chambre d'étudiant et que donc la construction se fera en immense partie à Lyon, où j'ai un atelier dans lequel je peux bosser.

[Gaelle]

Il y a une raison pour le choix de la fibre? tu galérerais moins avec du bois...

[chichou667]

ca m'amuse de le faire en vibre de verre car j'ai jamais fait mumuse avec ce matériau là, et puis je me sens pas de faire une caisse hollow en bois, et j'avais envie d'une hollow.
de plus j'ai une amie en école d'archi qui a un très bon pote en école de design qui serait près a m'aider a faire les moules et a mouler la pièce en fibre pour pas un rond, car il est passionné de gratte aussi.
Donc je me suis dit que ca serait un projet sympa.
Tu m'a l'air vraiment sceptique! Pourquoi? Tu penses que c'est de la folie de se lancer la dedans?

[Gaelle]

Ouh là non, c'est juste que une caisse hollow en bois demande à peu près autant d'energie et de matos qu'une caisse en fibre de verre, et l'avantage du bois c'est qu'il favorise l'acoustique si il est bien utilisé, la fibre de verre j'en sais rien mais je dirais surement moins que le bois.

Avec la fibre de verre c'est finition peinte obligatoire, avec le bois tu peux faire naturel, je ne cherche pas à te décourager car moi même je compte bien un jour utiliser le carbone sur une gratte, mais la fibre de verre c'est pas très esthétique...

Bref tu fais comme tu veux mais l'intérêt de la fibre de verre m'échappe, sauf le fait que tu l'auras gratos.

[chichou667]

oui, c'est vrai que vu comme ça. En même temps, avec un manche traversant je prends moins de risque et puis je comptais la faire noire, comme celle de l'image.
bref, ca sera plus un essai pour m'amuser qu'une super guitare de compétition.

[Kralizec]

Quelle finition désire tu avoir ? C'est peut-être par là qu'il faut aborder la problématique de l'assemblage. Plus précisément, souhaites-tu une garder le bois de la poutre centrale apparent, ou tout peindre ? Ça conditionne déjà deux points essentiels: la propreté exigée du joint aile/poutre, et la possibilité de faire ou non la finition direct de moulage par le gelcoat.

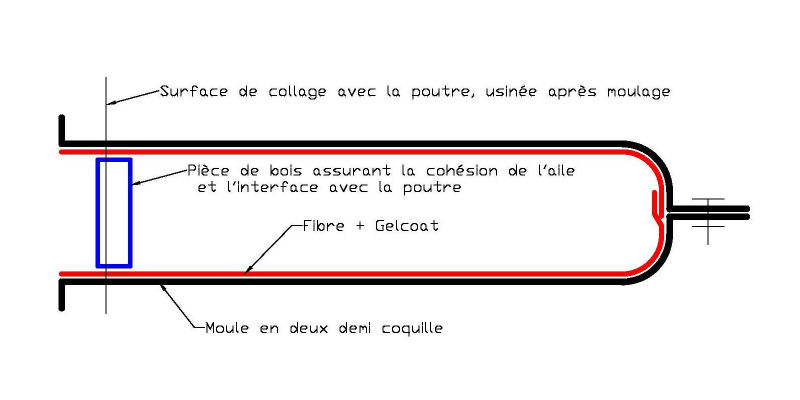

Edith à fait un pitit schéma pour expliquer comment elle s'y prendrait:



Le "bouchon" en bois peut-être inséré au moment du moulage ou collé dans un deuxième temps (plus facile, surtout pour aller débuller le joint entre les deux demi coquilles de fibre). Le gelcoat peut être un gelcoat de finition si tu veux garder le bois de la poutre centrale visible, ou un gelcoat d'apprêt si tu veux tout peindre après assemblage. Le reste se passe de commentaire (enfin j'espère )

[chichou667]

wow, déjà, merci pour le schéma qui est effectivement très clair.
sinon je pensais avoir un rendu final noir avec vernis brillant, partout sauf ptetre le dos du manche, vernis style "faded" et éventuellement bois apparent, si le lamellage a un coloris intéressant
donc selon toi, le moule du corps doit etre en 4 parties ? les deux cotés, eux meme divisé en dessus/dessous?
sinon l'histoire d'usinage est assez claire, c'est loin d'être une mauvaise idée.
sinon j'ai fais des plans approximatifs car j'imprime toujours en 1/1 avant de finir à la main (je maitrise mieux un stylo qu'une souris) donc si vous voulez je peux les poster.

[Kralizec]

Cette solution c'est pour conserver une structure analogue à celle d'origine, ailes rapportées de part et d'autre de la poutre centrale. Mais bien sûr on peut faire ça aussi en deux pièces (dessus et dessous). La pièce bleue du schéma est alors la poutre elle même, qu'on vient emprisonner dans les deux demi coquilles. Il faudrait par contre rajouter une surface de collage au niveau du plan de joint: le plus simple étant de coller des contre-éclisses à la manière d'une acoustique, puis d'usiner un plan de joint propre (même principe que sur le schéma mais au niveau du plan de joint). Si tu comptes faire une finition peinte et vernie (et je pense que c'est comme ça que tu auras le meilleur résultat), cette seconde solution me parait plus appropriée.

[chichou667]

ok, merci pour tes conseils, j'ai fais un schéma :



ca serait donc ça ? C'est un peu surchargé, mais bon, le principe y est.

[Kralizec]

Oui c'est ça, a deux choses près:

- les contre-éclisses pour assurer le collage sur le pourtour seraient en deux parties, une sur chaque demi coquille (sinon comment les mettre en place ?)
- la pièce de bois rapportée contre la poutre ne sert plus à rien dans ce cas, inutile de la garder.

Pour le bois, peu importe, le plus simple étant de taper dans les chutes de ce que tu auras pour le manche.

[chichou667]

merci beaucoup !
juste une précision, les contres éclisses, je les places aux points stratégiques (style les cornes etc) et à espace régulier, ou sur absolument TOUTE la tranche ?

[Kralizec]

Il te faut les faire sur tout le pourtour, la fibre seule tu ne pourras pas la coller correctement bord à bord. Moi je ne me prendrait pas la tête, je ferai exactement comme sur une acoustique, avec les contre-éclisses fendues. C'est d'ailleurs fait comme ça sur les Ovations à corps en plastique.

Très exactement comme ça:

[chichou667]

ok, I got it. :)
Merci
Bon sinon je peux uploader le plan ici ?
Y'a pas besoin d'autorisation particulière/d'histoire de copyright etc ?

[guyzard]

si le plan est de toi, il suffit de ton autorisation

[chichou667]

Ouep, mais le design de la Rick n'est pas de moi malheuresement !

http://img148.imageshack.us/img148/5853 ... gifnl9.gif

Voila, c'est vraiment fait a l'arrache avec the Gimp et je pense que le format doit pas etre exact. J'ai du me planter dans la mise à l'échelle

Dites moi ce que vous en pensez
