Restauration Duke (Samick Teisco style EG302G)

[stephane isiar]

une guitare dont j'ai deux exemplaires tous deux incomplets coréenne, ancienne 1960/1970 difficile a dater , et meme difficile a identifier
Duke serait une marque employée par teisco, je trouve des appellations teisco kaway mais rien de très défini, comme le nom du modèle par exemple.
edit
Élucidé c'est une Samick Teisco style EG302G

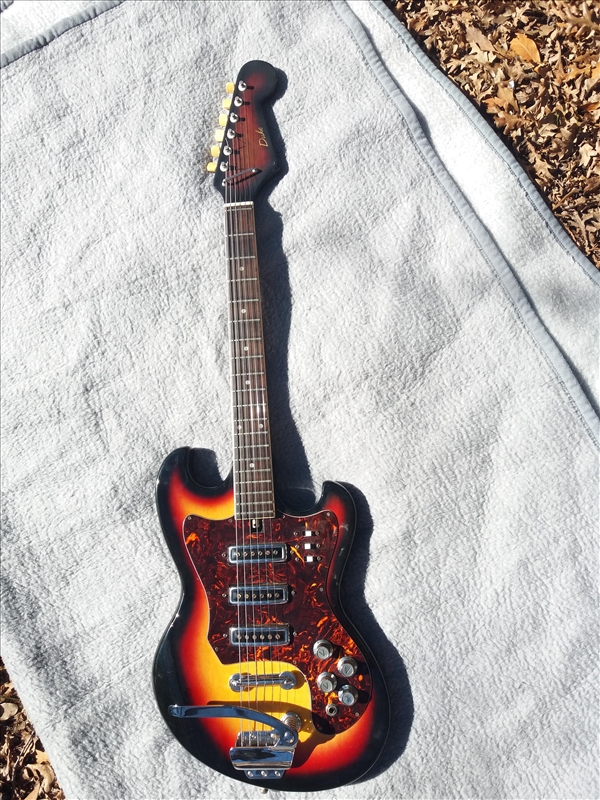

voici la même complète sur un site de vente qui semble regrouper a peu pres toutes ces guitares dans ses archives.
https://www.henderamps.nl/shop/product/teisco-kawai

Même en réunissant les meilleures pièces des deux, il me manque, la poignée du vibrato, son ressort et écrou de fixation, et la partie supérieure du chevalet, celle ou passent les cordes.

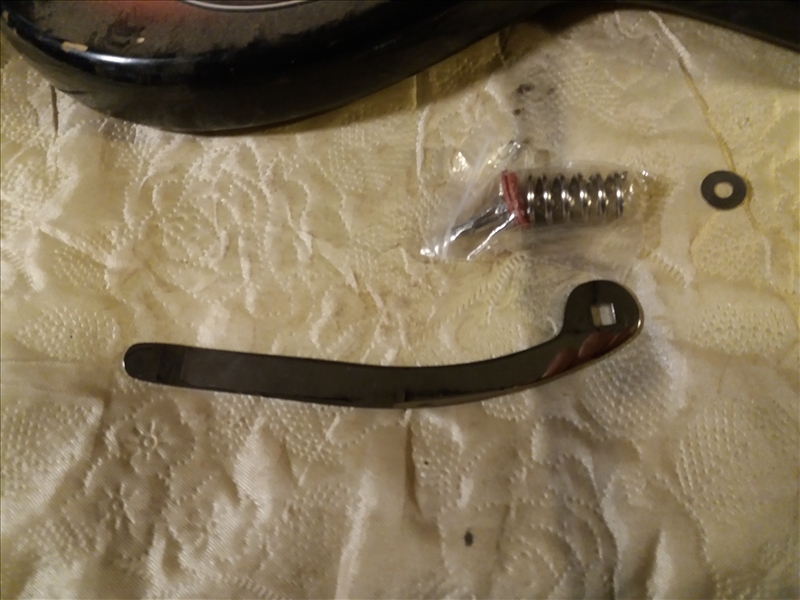

alors j'ai acheté une poignée dans le style,,, et un ressort ,,, subitement, je me dis mais comment cela marche ? Il me manque probablement un cône pour bloquer le ressort...et l'axe de fixation a du jeu soit il me manque un élément soit il va falloir le modifier.


pour le chevalet, je cherche encore, les deux axes sont espacés de 63mm/64mm je sais pas trop il y a pas mal de jeu, j'ai trouvé celui ci sur emma music qui "ressemble" avec un entraxe de 64mm c'est le seul qui s'approche que j'ai pu trouver pour l'instant
https://www.emma-music.com/chevalet-fra ... 2x32727545

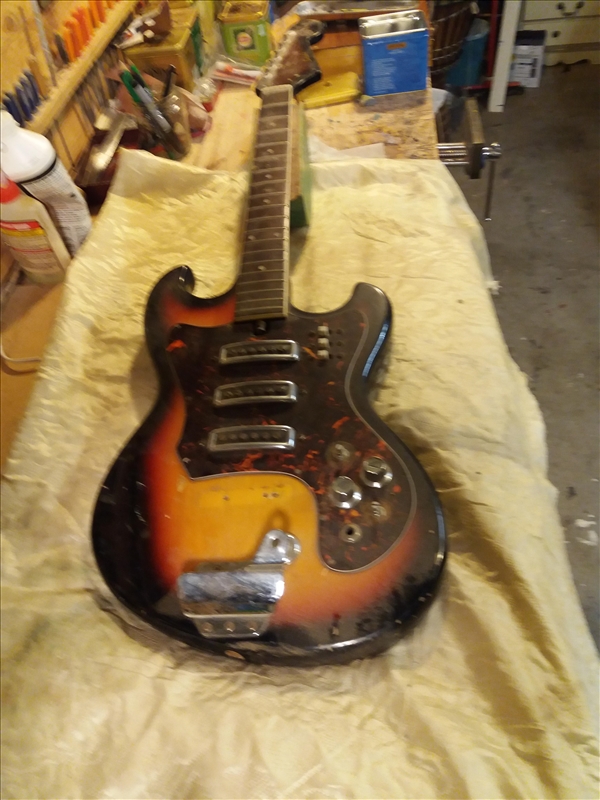

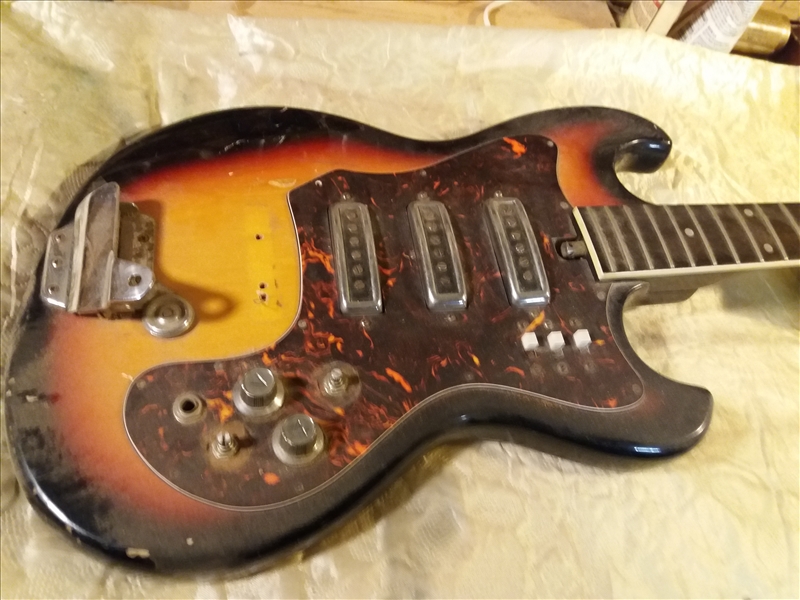

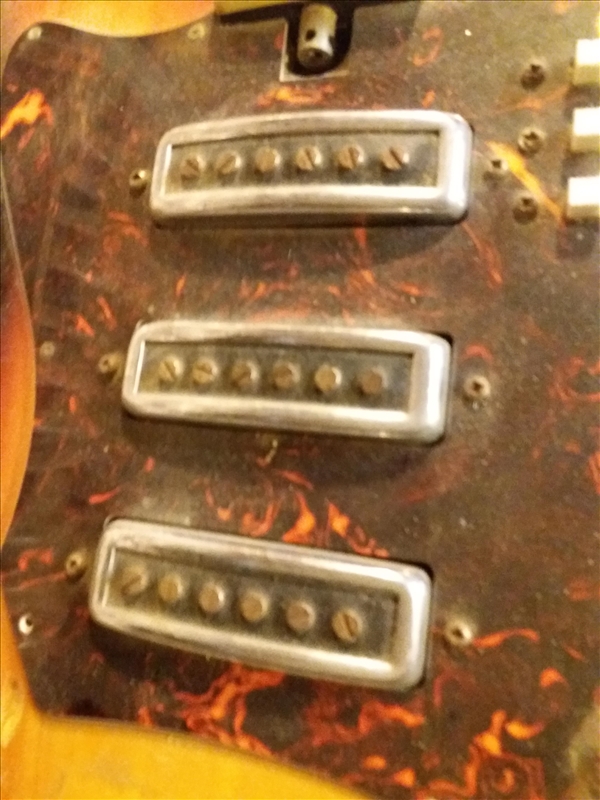

Voici la belle, un tantinet crasseuse,,,totalement dégueu...

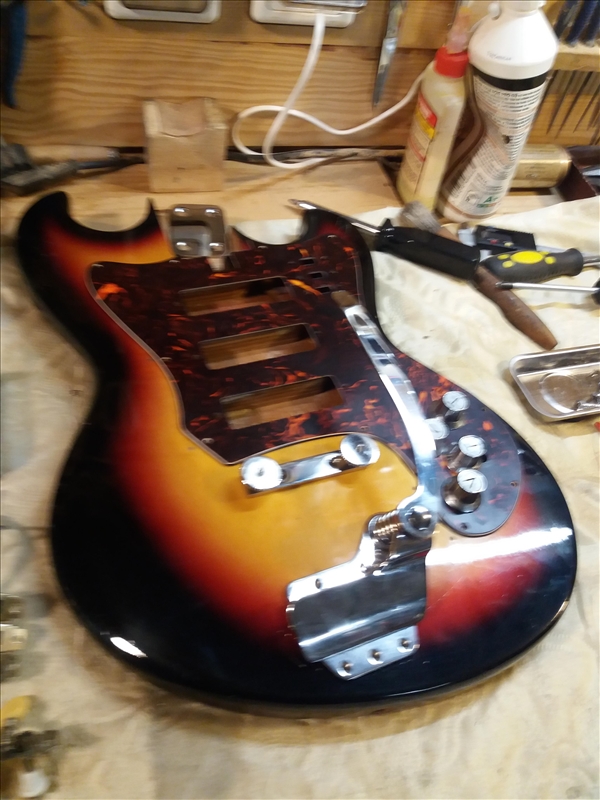

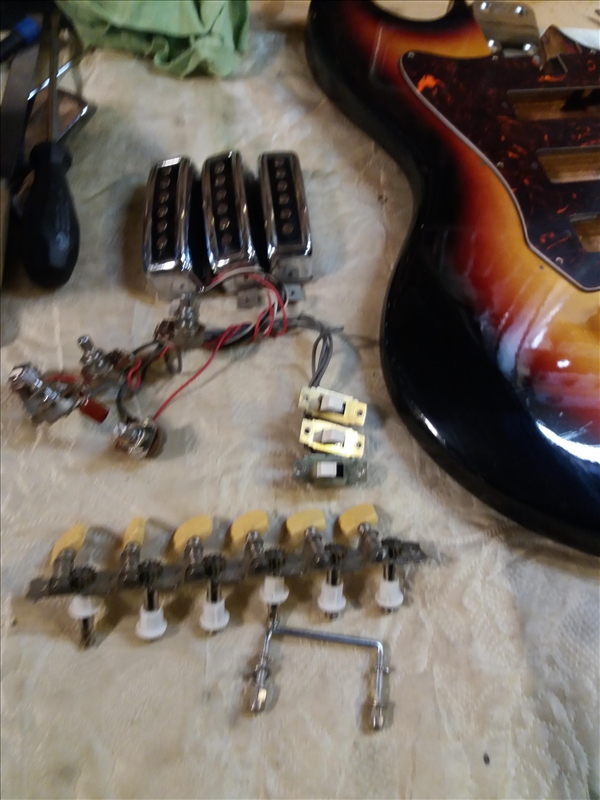

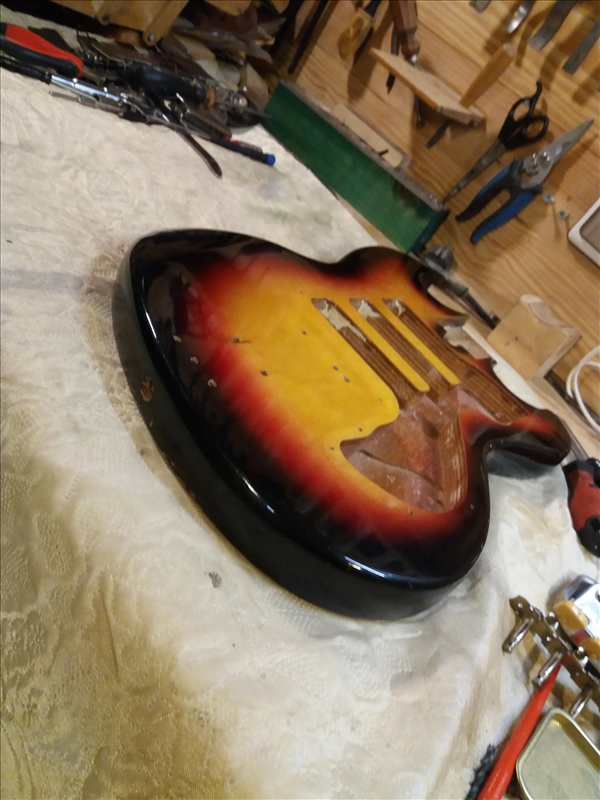

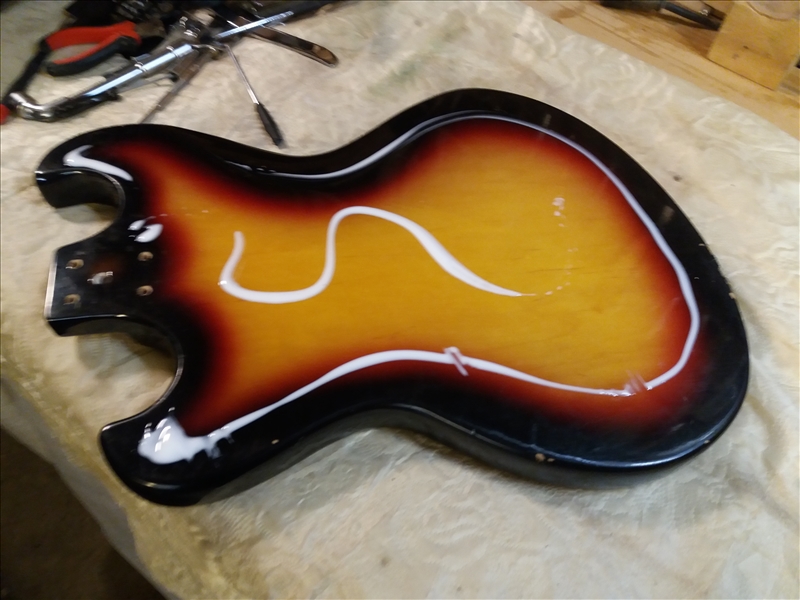

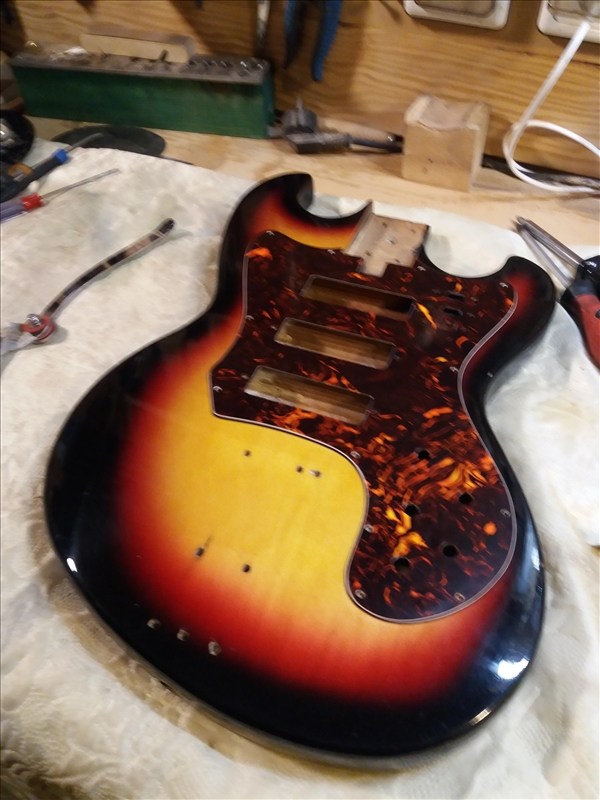

Démontage complet, nettoyage et polish pour lui rendre une figure de guitare et sélection nettoyage des meilleurs éléments







le chevalet original j'ai du mal à en trouver une photo zoomable. celui d'Emma semble pouvoir s'adapter mais il est différent ou je pourrais trouver ce type de pièces ?

et on fait comment pour ressusciter la visserie LOl les vis de pickguard sont minuscules pas du tout les habituelles actuelles, a priori il va falloir que je les rénoves

edit ha au passage mon forum blog ou je stocke mes images à cesser l'hébergement free, et du coup il me fallait une solution -> recherche et je suis tombé sur un hébergeur d'images gratuit avec une éthique irréprochable Rehost il est vraiment excellent , je vous le recommande efficace le bouzin, du style j'ai groupé 15 images d'un coup, il les charge toutes en même temps te prépare les copier collés avec et sans le bb code pour toute la serie d'un coup ou chacune séparé ,, hop
un vrai plaisir
https://rehost.diberie.com
c(est Rehost

[stephane isiar]

bon a priori je pourrais mettre ce chevalet , qui vient d'amazon.
sur ebay on trouve les pièces vintage, mais les prix sont affolants, 80€ un vibrato 60€ un chevalet 25 /40 € la barre de maintien des cordes lol avec eux la guitare complète passe a 1000 ,,,,,,,

https://www.amazon.fr/gp/product/B0841F ... VG14&psc=1

[Pronto]

Chouette une rénovation !

[stephane isiar]

Oui Pronto, ce n'est pas trop sexy question taf de lutherie, je l'ai mise seulement, car c'est une antiquité peu connue et au cas où je trouve plus de précision sur cet engin parmi vous, voire des pièces.
la restauration va se limiter à nettoyage, remontage avec quelques tourillons pour réparer les perçages foiré, réglage et fini.

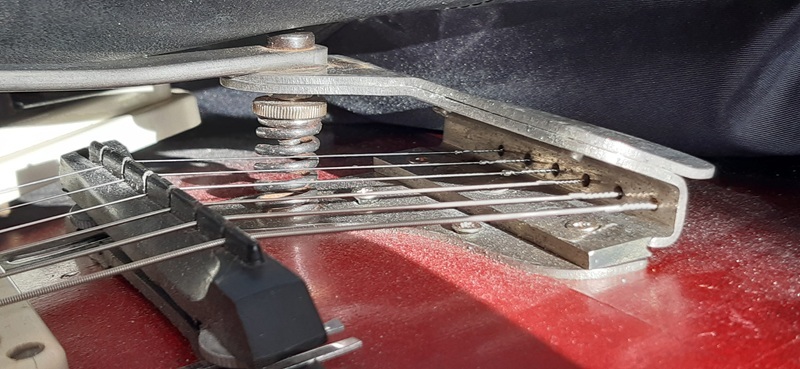

Je me pose une question sur ces vibratos, le ressort est tenu seulement par la pression des cordes ?

[gema1831]

...
Je me pose une question sur ces vibratos, le ressort est tenu seulement par la pression des cordes ?

Salut Stephane,

Sur la Egmond (1960) c'est un peu le même genre et oui, le ressort pose sur le chevalet et c'est la tension des cordes qui maintien le tout

[stephane isiar]

edith et quelques photos moins daubées

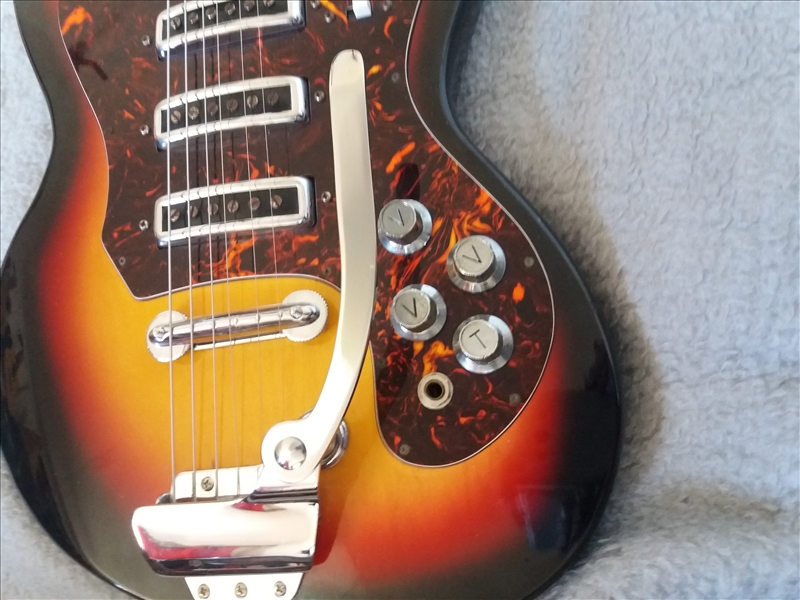

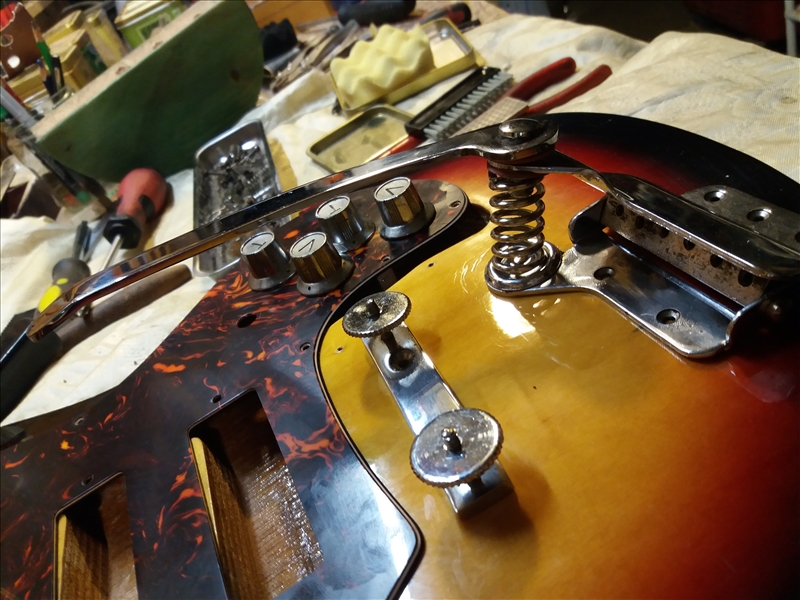

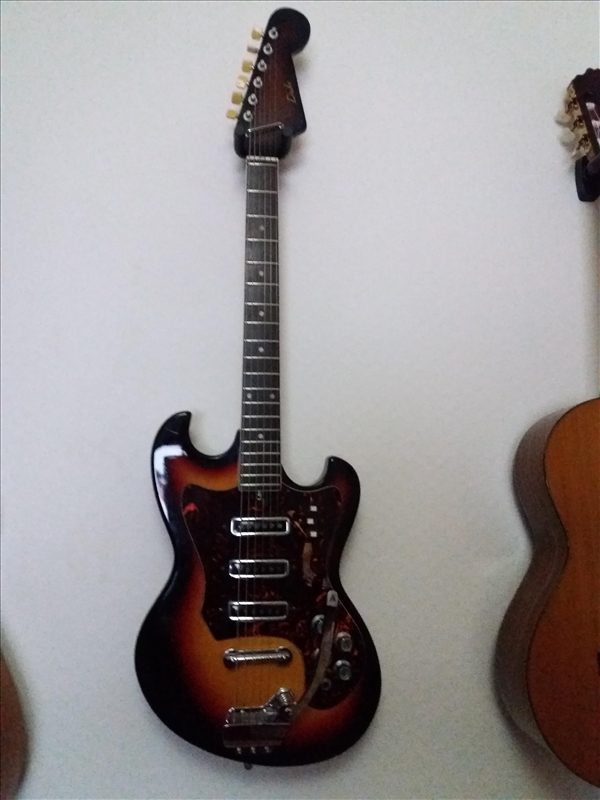

Bien j'ai trouvé un chevalet, et monté la poignée de vibrato qui est a peu près dans le style de l'originale bien que plus courte , et moins chere,,,


ce type de chevalet en tole embouti, wow je comprends que cela n'ait pas fait carrière,,, les cordes y ont un appui foireux, de plus l'angle entre le chevalet et le vibrato est tres faible pas assez d'appui pour que cela fonctionne bien, et les encoches laissent échapper les cordes je m'en vais te lui coller deux trois coup de lime pour les creuser un peu , le vibrato vibrate on dirait même que tu as un flange intégré pour rester accordé c'est une autre paire de manches.

un des micros fonctionne , le son est brouillon et rageur, lol il y a la patate.

[benoit suaudeau]

bravo

[Pronto]

Elle manque pas d'allure !

[gema1831]

TOP!
Well Done

[stephane isiar]

Merci a vous, et finalement défini le modèle et la marque, c'est une Samick (Teisco style) EG302G made in korea 1960/1965 a priori

[archpat]

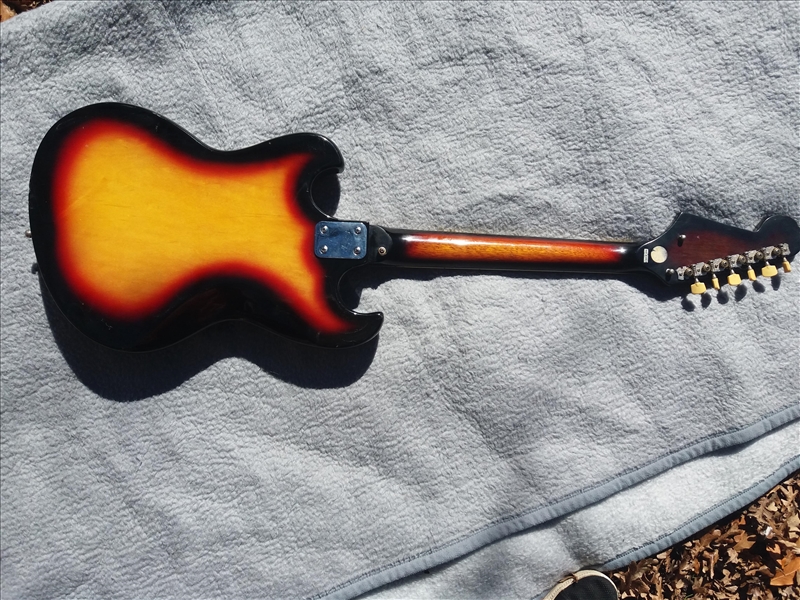

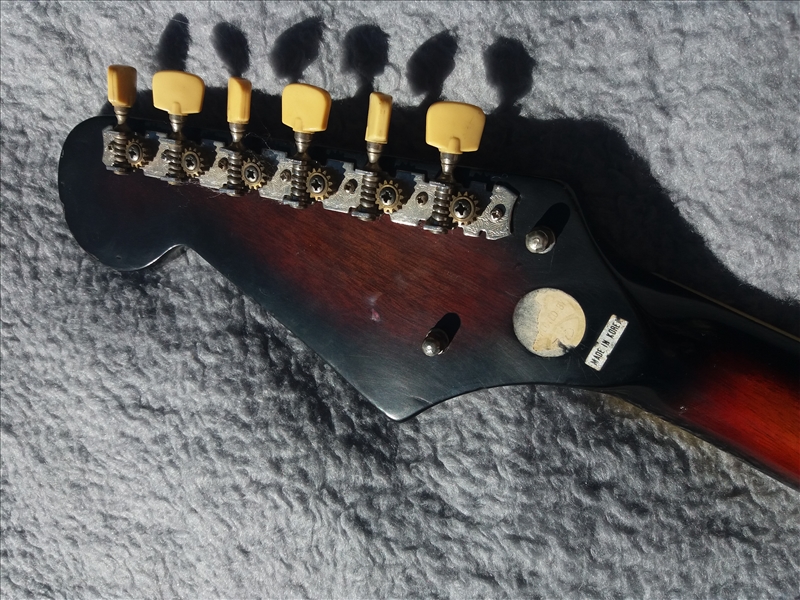

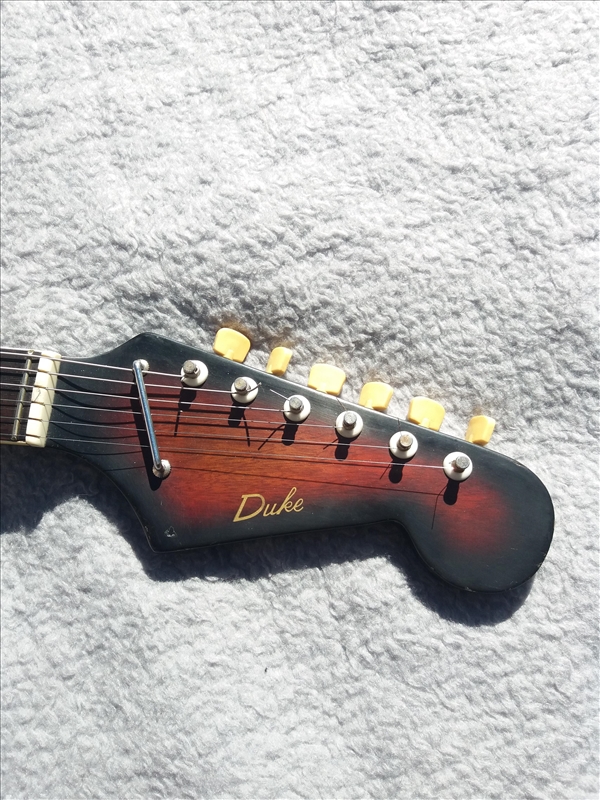

C’est quoi ces deux picots à l’arrière de la tête ?

[gema1831]

C’est quoi ces deux picots à l’arrière de la tête ?

Les vis du pont "abaisse cordes"

[archpat]

C’est moche

[Saint Bill]

Salut, je me lance dans une restauration/amélioration d'un vieille teisco, moins abimée que celle que tu as faite (bien joué d'ailleurs) as tu changé l'électronique? Le prise Jack crachotte pas mal je vais la changer mais les soudures sont de bonnes qualité il me semble donc peut être pas nécessaire de changer les ...

[stephane isiar]

L'électronique marchait bien, et très bien faite, faisceaux de fils torsadés et tout et tout, je l'ai juste décrassée et remise en forme avec une bombe pour contact électrique

En revanche les micros, il y en avait qu'un dont le contact entre la bobine et le câblage était OK, j'ai ouvert un des micros défaillant pour essayer de ressouder, mais je n'y suis pas parvenu, je n'ai pas le savoir-faire pour souder des fils vernis aussi fins, un ami m'a donné une piste, simplement resserrer le scotch autour du bobinage avec un scotch neuf par-dessus pour obtenir le contact par la pression, je crois que c'est ce que j'aurai dû faire.

[benoit suaudeau]

Gaffe aux Ia

[benoit suaudeau]

Jusqu'à preuve du contraire, un nouvel inscrit, qui ne passe pas par la case présentation des membres, doit être considéré comme un boot. Désolé Saint Bill si ce n'est pas le cas.

[stephane isiar]

tu crois ? (bien joué d'ailleurs) ne me paraissait pas dans le cadre de l'expression d'une IA, c'est une phrase typique de l'oral vers l'ecrit ,,, mais je n'ai pas vu de notes nous demandant de considérer les nouveaux non présentés comme des bots ?
Même si en effet le 1er message ici devrait être une présentation dans la zone adéquate.

[benoit suaudeau]

Qui vivra verra
Ce qui sent mauvais, c'est la phrase pas terminée.

[stephane isiar]

ahh oui en effet.
il ne passera pas beaucoup d'années avant que ces trucs soient indétectables
