Restauration hollow electric Hikari
- caribou
- Posterus simplex
- Messages : 17375
- Enregistré le : jeu. 26 août 2004 13:44
- Nombre de guitares fabriquées : 0
- Facebook : https://www.facebook.com/FranckCherubinLuthier/
- Localisation : Finistere Sud
- Contact :
Re: Restauration hollow electric Hikari

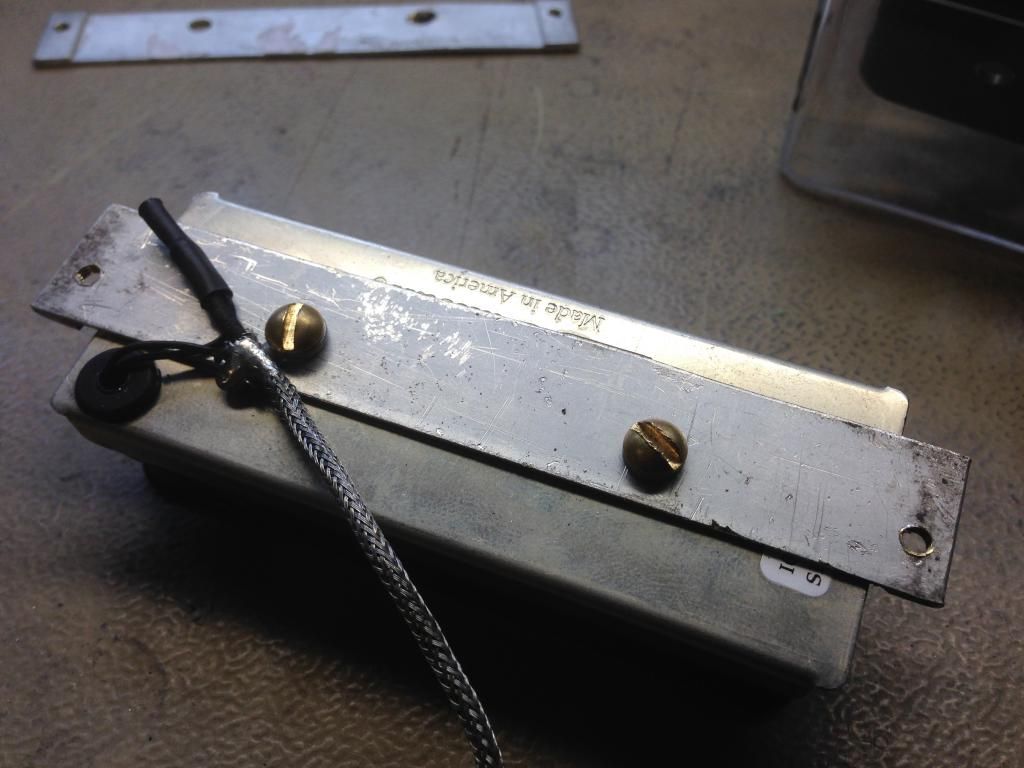

Mais non c'est américain, c'est marqué sous le micro "made in America"
https://www.youtube.com/watch?v=YhSKk-cvblc[/video]
https://www.youtube.com/watch?v=YhSKk-cvblc[/video]
http://www.cherubin-luthier.fr
http://www.facebook.com/FranckCherubinLuthier
https://www.instagram.com/franckcherubinluthier
............\\//
.........-(@ @)-
.--oOO--(_)-- OOo--
http://www.facebook.com/FranckCherubinLuthier
https://www.instagram.com/franckcherubinluthier
............\\//
.........-(@ @)-
.--oOO--(_)-- OOo--
-
- Membre Hyperactif
- Messages : 58
- Enregistré le : lun. 3 mai 2010 08:17
- Nombre de guitares fabriquées : 0
Re: Restauration hollow electric Hikari
La plaque de serrage manche/corps est gravée "japan" mais pas de garantie que ce soit le chevalet d'origine ..
Dans le même temps j'ai trouvé cet avis sur le site de Kamel chenaouy lutherie
http://kamelchenaouy.forumactif.com/t17 ... t+flottant
En gros si c'est flottant touche pas à ça.
J'avais fait un montage à blanc et j’avais vu qu'il allait me falloir augmenter un peu l'angle de renversement avec une cale sous le manche si je voulais avoir une action à peu près correcte .. si en plus je monte un tiran de corde un peu plus fort que d'habitude ça devrait réduire le souci de de chevalet glissant ..
Note aux modos : je ne sais pas si j'ai le droit de renvoyer vers ce site .. j'enlève le lien si vous le désirez
Dans le même temps j'ai trouvé cet avis sur le site de Kamel chenaouy lutherie
http://kamelchenaouy.forumactif.com/t17 ... t+flottant
En gros si c'est flottant touche pas à ça.
J'avais fait un montage à blanc et j’avais vu qu'il allait me falloir augmenter un peu l'angle de renversement avec une cale sous le manche si je voulais avoir une action à peu près correcte .. si en plus je monte un tiran de corde un peu plus fort que d'habitude ça devrait réduire le souci de de chevalet glissant ..
Note aux modos : je ne sais pas si j'ai le droit de renvoyer vers ce site .. j'enlève le lien si vous le désirez
Always look on the bright side of life.
-
- Membre Hyperactif
- Messages : 58
- Enregistré le : lun. 3 mai 2010 08:17
- Nombre de guitares fabriquées : 0
Re: Restauration hollow electric Hikari
Un peu de fouille sur la toile m'a renvoyé vers le "pinned" bridge chez Gretsch
http://gretsch.forumactif.com/t1303-gre ... est-review
Quelqu'un a-t-il déjà utilisé ce système ?
http://gretsch.forumactif.com/t1303-gre ... est-review
Quelqu'un a-t-il déjà utilisé ce système ?
Always look on the bright side of life.
- caribou
- Posterus simplex
- Messages : 17375
- Enregistré le : jeu. 26 août 2004 13:44
- Nombre de guitares fabriquées : 0
- Facebook : https://www.facebook.com/FranckCherubinLuthier/
- Localisation : Finistere Sud
- Contact :
Re: Restauration hollow electric Hikari
Dans tous les cas il faut être inscrit pour lire, ça dit quoi ?matowar a écrit : Note aux modos : je ne sais pas si j'ai le droit de renvoyer vers ce site .. j'enlève le lien si vous le désirez
http://www.cherubin-luthier.fr
http://www.facebook.com/FranckCherubinLuthier
https://www.instagram.com/franckcherubinluthier
............\\//
.........-(@ @)-
.--oOO--(_)-- OOo--
http://www.facebook.com/FranckCherubinLuthier
https://www.instagram.com/franckcherubinluthier
............\\//
.........-(@ @)-
.--oOO--(_)-- OOo--
-
- Membre Hyperactif
- Messages : 58
- Enregistré le : lun. 3 mai 2010 08:17
- Nombre de guitares fabriquées : 0
Re: Restauration hollow electric Hikari
@ Caribou : merci pour le clip j'avais oublié, ça m'a fait replonger qq années en arrière !
L'essence du propos de la discussion sur le site de Kamel Chenaouy est " s'il y a un chevalet flottant c'est qu'il y a une raison. Le coller ou le fixer est une hérésie. Si le chevalet flottant glisse c'est qu'il y a pas assez de pression des cordes sur la table donc changement de l'angle de renversement "
Un autre moyen d'augmenter la pression est d'utiliser un tirant de corde plus gros.
Tt ça pourra m'aider mais je cherche une solution un peu plus robuste car en concert j’emmène généralement qu'une seule gratte .. je me vois mal régler la position de mon chevalet en plein milieu du concert suite à un bend un peu trop prononcé.
Je dois avouer que la solution de gretsch me parait pas mal mais j'ai pas envie de fissurer ma table d'harmonie.
quelques images de leur système :
L'essence du propos de la discussion sur le site de Kamel Chenaouy est " s'il y a un chevalet flottant c'est qu'il y a une raison. Le coller ou le fixer est une hérésie. Si le chevalet flottant glisse c'est qu'il y a pas assez de pression des cordes sur la table donc changement de l'angle de renversement "
Un autre moyen d'augmenter la pression est d'utiliser un tirant de corde plus gros.
Tt ça pourra m'aider mais je cherche une solution un peu plus robuste car en concert j’emmène généralement qu'une seule gratte .. je me vois mal régler la position de mon chevalet en plein milieu du concert suite à un bend un peu trop prononcé.
Je dois avouer que la solution de gretsch me parait pas mal mais j'ai pas envie de fissurer ma table d'harmonie.
quelques images de leur système :
Always look on the bright side of life.
- Meeck
- Mais tais-toi !!!
- Messages : 3970
- Enregistré le : mar. 14 nov. 2006 11:46
- Nombre de guitares fabriquées : 0
- Localisation : cherche un peu
Re: Restauration hollow electric Hikari
Tu sais sur ce genre d’instrument il n' y a pas beaucoup de sacrilèges possible ...
Tu peux très bien fixer les pieds de ton chevalet après t'être assuré du bon placement de celui-ci !
Le plus simple c'est la petite goute de cyano , et c'est même relativement réversible en grattant/ponçant/polissant
Quand je vois comment la touche est faite avec son filet , j'ai peur que celle ci soit juste plaquée d'une feuille de bois
As tu vérifié que la barre de renfort est fonctionnelle ?
Tu peux très bien fixer les pieds de ton chevalet après t'être assuré du bon placement de celui-ci !
Le plus simple c'est la petite goute de cyano , et c'est même relativement réversible en grattant/ponçant/polissant
Quand je vois comment la touche est faite avec son filet , j'ai peur que celle ci soit juste plaquée d'une feuille de bois
As tu vérifié que la barre de renfort est fonctionnelle ?
-
- Membre Hyperactif
- Messages : 58
- Enregistré le : lun. 3 mai 2010 08:17
- Nombre de guitares fabriquées : 0
Re: Restauration hollow electric Hikari
@ Meeck : Le précédent propriétaire avait mis une goutte de cyano sous le chevalet (enfin un litre en fait) mais du coup quand j'avais démonté la gratte ça avait arraché le vernis jusqu'au bois laissant un cratère vraiment moche ce qui m'avait conduit à poncer tt le corps.
Les filets sont des filets plastiques bien jaunis et abimés mais je vais les laisser comme ça.
Le truss rod n'est pas bloqué ni cassé, le manche est droit .. normalement pas de soucis de ce coté là !
Les filets sont des filets plastiques bien jaunis et abimés mais je vais les laisser comme ça.
Le truss rod n'est pas bloqué ni cassé, le manche est droit .. normalement pas de soucis de ce coté là !
Always look on the bright side of life.
-
- Membre Hyperactif
- Messages : 58
- Enregistré le : lun. 3 mai 2010 08:17
- Nombre de guitares fabriquées : 0
Re: Restauration hollow electric Hikari
Ce WE fabrication des contours micros !
J'ai repris la technique de fabrication décrite dans le FAQ.

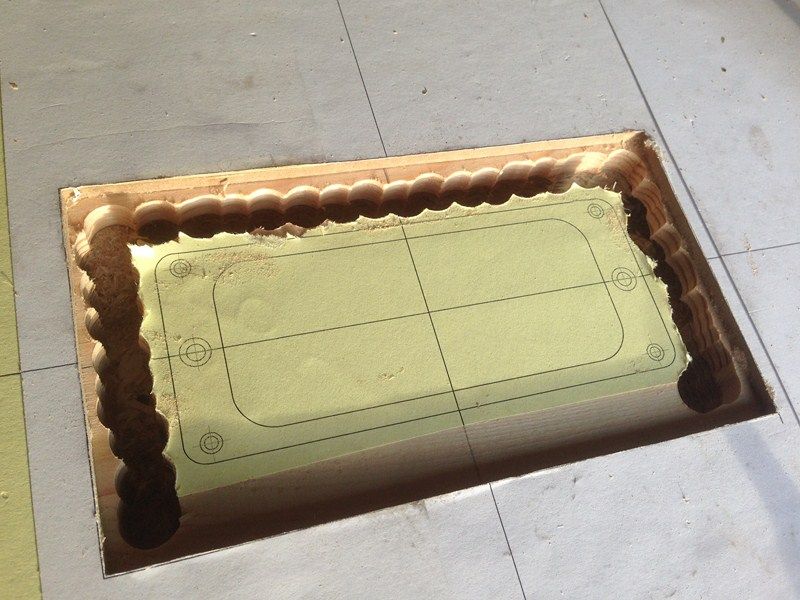

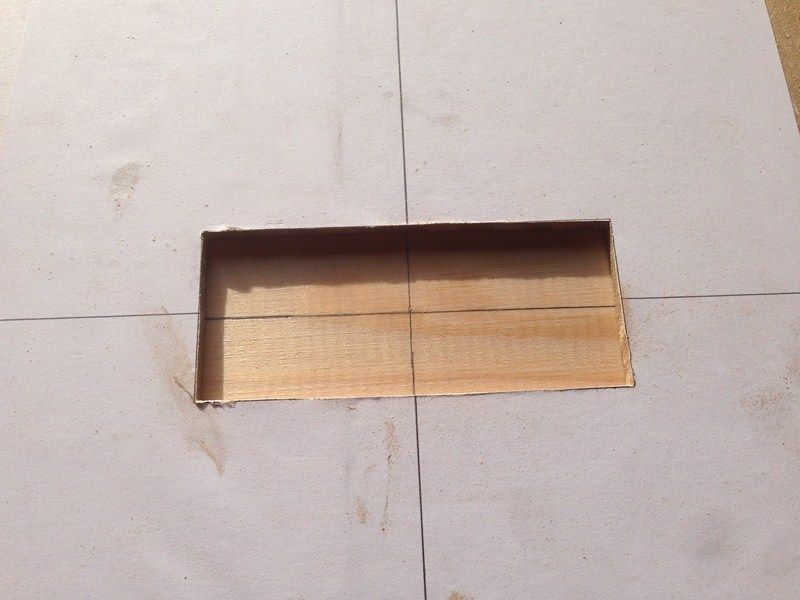

tracage des repères sur la planche à défoncer, sous cette planche j'ai une planche martyr en agglo qui est scotché avec du double face à la planche à défoncer.
Je place le gabarit de défonce sur le repère (ne vous inquiétez pas sur l'horizontale c'est l'angle de la photo qui fait croire que l'on est pas aligné)
On défonce l'intérieur puis changement de gabarit pour défonce de l'extérieur (voire ci dessous photo de la défonce primaire)
Note : j'ai recollé un gabarit papier pour voir où se situe mon rebord extérieur ça m'aide pour la défonce primaire
J'essaie de laisser moins d'1mm à défoncer du coté du gabarit et du coté du bord à défoncer sinon il y a des risques que vu les efforts de coupe le contour micro se décolle de la planche martyr lors de la défonce avec la fraiser à copier .. non c'est arrivé à un copain :siffle:

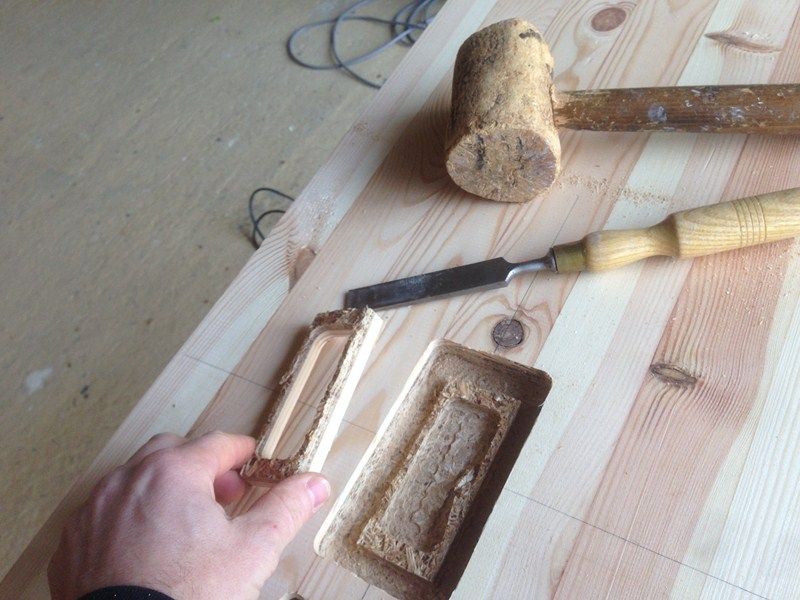

Note 2 : un fois tout cela terminé il faut garder son calme et utiliser un ciseau à bois + maillet pour faire sauter doucement la planche martyr en dessous du contour micro fraichement usiné sinon c'est la punition .. :connerie:
Préférez donc ceci vous avez champ libre ensuite pour décoller les morceaux de planche martyr au ciseau à bois .. ( et la caravane passe ... désolé)

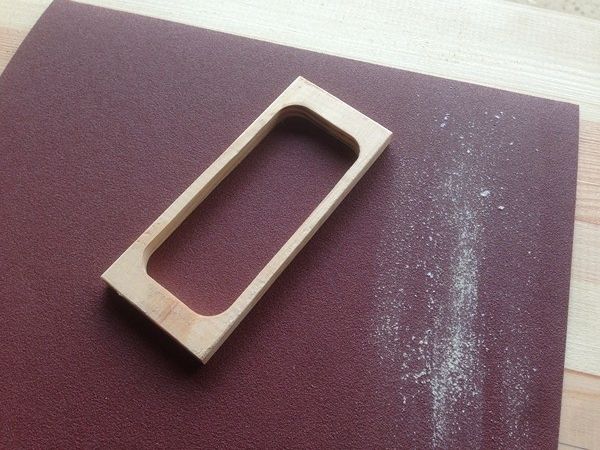

petit passage au 180

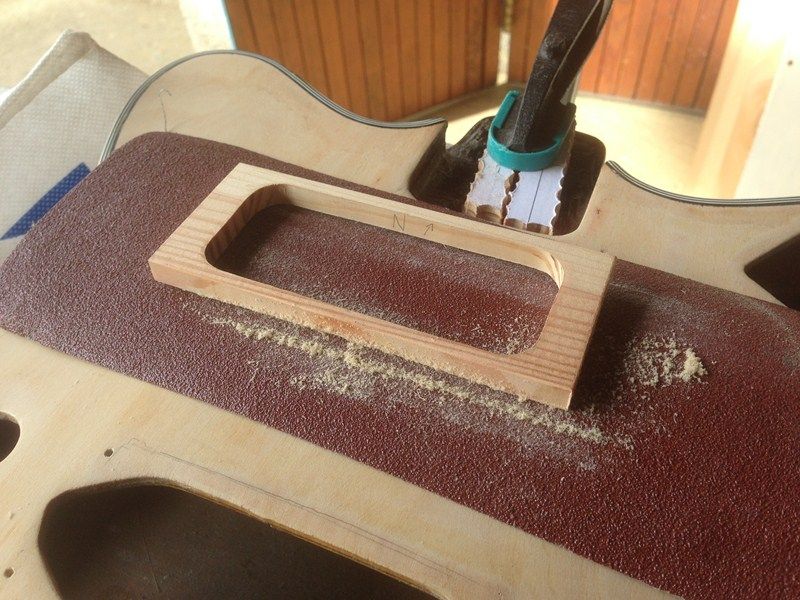

Le corps de ma gratte est bombé donc pour mettre les contours de micro en forme il suffit de les frotter sur la table de la guitare avec un papier de verre en sandwich
note 3 : Pensez à repérer les contours micros chevalet ou bridge ainsi que l'orientation

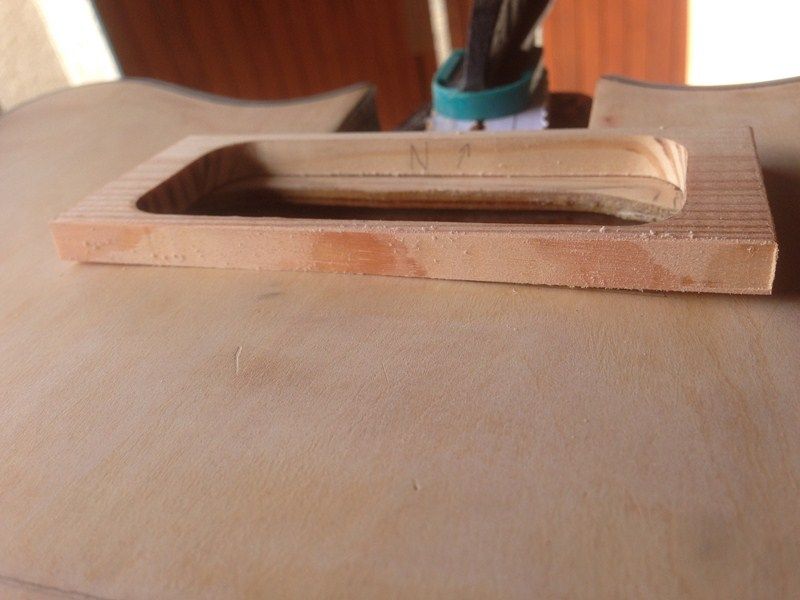

avant retouche
pendant retouche

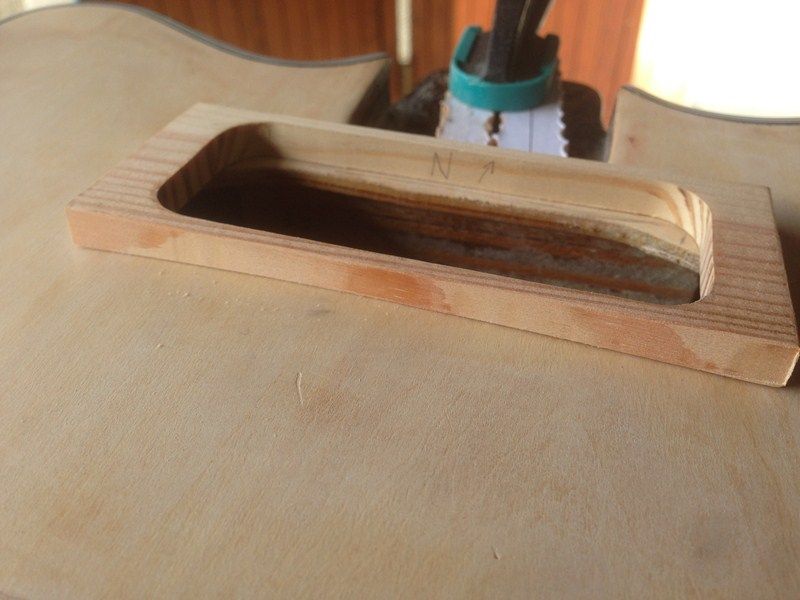

après retouche

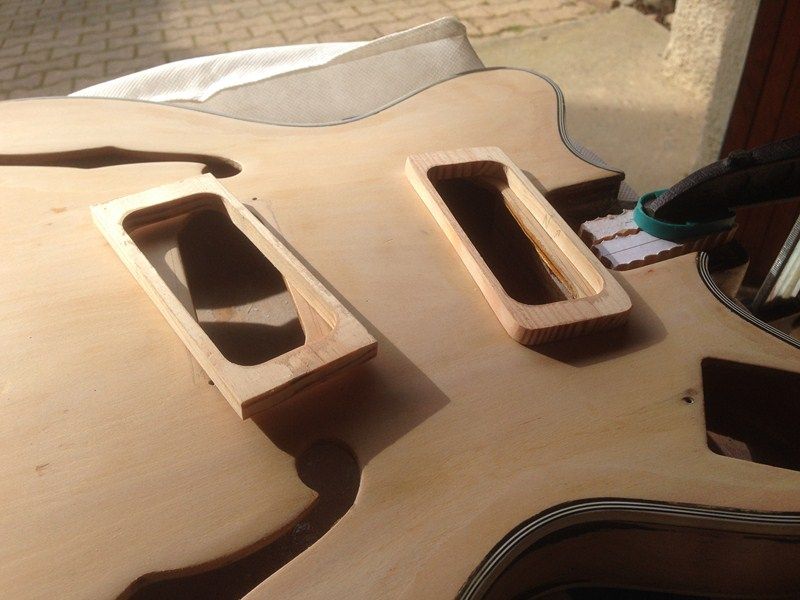

Y a pu qu'a faire le 2eme !
J'ai fait ça en véritable bois d'étagère de Castobrico .. probablement du pin ou autre résineux ..
C'est un bois plutôt mou qui marque à l'ongle .. les contours seront peints avec de la peinture auto par la suite mais j'ai quand même peur que à l'usage les contours se marquent avec les coups de médiator .. votre avis ?
J'ai repris la technique de fabrication décrite dans le FAQ.
tracage des repères sur la planche à défoncer, sous cette planche j'ai une planche martyr en agglo qui est scotché avec du double face à la planche à défoncer.
Je place le gabarit de défonce sur le repère (ne vous inquiétez pas sur l'horizontale c'est l'angle de la photo qui fait croire que l'on est pas aligné)
On défonce l'intérieur puis changement de gabarit pour défonce de l'extérieur (voire ci dessous photo de la défonce primaire)
Note : j'ai recollé un gabarit papier pour voir où se situe mon rebord extérieur ça m'aide pour la défonce primaire
J'essaie de laisser moins d'1mm à défoncer du coté du gabarit et du coté du bord à défoncer sinon il y a des risques que vu les efforts de coupe le contour micro se décolle de la planche martyr lors de la défonce avec la fraiser à copier .. non c'est arrivé à un copain :siffle:
Note 2 : un fois tout cela terminé il faut garder son calme et utiliser un ciseau à bois + maillet pour faire sauter doucement la planche martyr en dessous du contour micro fraichement usiné sinon c'est la punition .. :connerie:
Préférez donc ceci vous avez champ libre ensuite pour décoller les morceaux de planche martyr au ciseau à bois .. ( et la caravane passe ... désolé)
petit passage au 180
Le corps de ma gratte est bombé donc pour mettre les contours de micro en forme il suffit de les frotter sur la table de la guitare avec un papier de verre en sandwich
note 3 : Pensez à repérer les contours micros chevalet ou bridge ainsi que l'orientation
avant retouche
pendant retouche
après retouche
Y a pu qu'a faire le 2eme !
J'ai fait ça en véritable bois d'étagère de Castobrico .. probablement du pin ou autre résineux ..
C'est un bois plutôt mou qui marque à l'ongle .. les contours seront peints avec de la peinture auto par la suite mais j'ai quand même peur que à l'usage les contours se marquent avec les coups de médiator .. votre avis ?
Always look on the bright side of life.
- tubart
- Mais tais-toi !!!
- Messages : 4954
- Enregistré le : sam. 6 janv. 2007 18:15
- Localisation : Laou La Lutébone
Re: Restauration hollow electric Hikari
Tu as bien fait d'opter pour la fabrication de supports micros, le modèle manche a l'air proprement réalisé, c'est bien plus esthétique que les modèles plastique.
Au cas ou j'ai trouvé ce lien :
http://www.vintaxe.com/catalogs_japanes ... i_1970.htm
Tu peux nous dire ce qu'il y a marqué sur la petite étiquette blanche collée au dos du micro? Si ça se trouve tu as de supers micros, pas d'origine certes, mais peut être très valables :roi:
Au cas ou j'ai trouvé ce lien :
http://www.vintaxe.com/catalogs_japanes ... i_1970.htm
Tu peux nous dire ce qu'il y a marqué sur la petite étiquette blanche collée au dos du micro? Si ça se trouve tu as de supers micros, pas d'origine certes, mais peut être très valables :roi:
Blablabla.
-
- Membre Hyperactif
- Messages : 58
- Enregistré le : lun. 3 mai 2010 08:17
- Nombre de guitares fabriquées : 0
Re: Restauration hollow electric Hikari

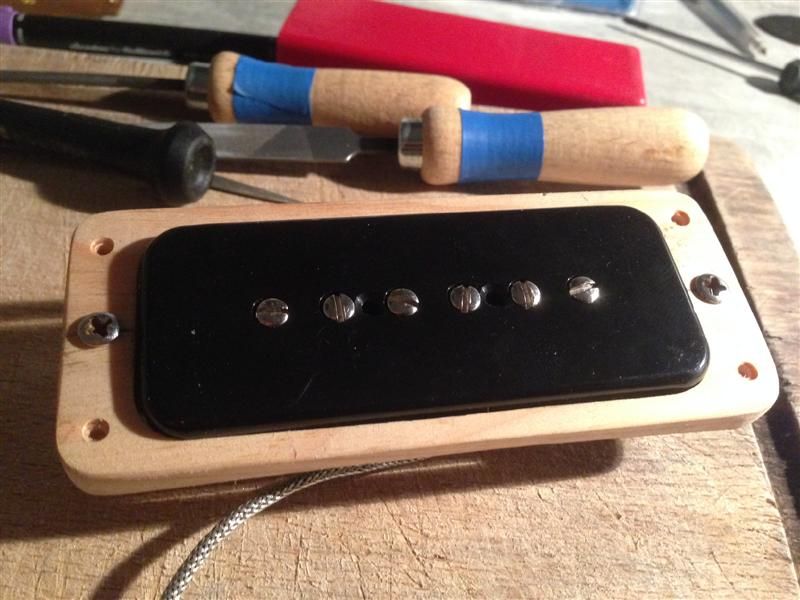

Ce sont des seymour duncan SP90-1 censé etre des repro des originaux Gibson des année 1950
D'après les avis lus sur le net ça devrait sonner !
Merci pour le lien, je l'avais déjà trouvé mais il faut un mot de passe pour accéder au catalogue bref faut l'acheter ... Pas bien envie et d'après l'intitulé c'est le catalogue acoustique donc pas le bon... dommage !
D'après les avis lus sur le net ça devrait sonner !
Merci pour le lien, je l'avais déjà trouvé mais il faut un mot de passe pour accéder au catalogue bref faut l'acheter ... Pas bien envie et d'après l'intitulé c'est le catalogue acoustique donc pas le bon... dommage !
Modifié en dernier par matowar le mer. 11 mars 2015 08:04, modifié 1 fois.
Always look on the bright side of life.
- raoul®
- Musaraigne Tarnaise
- Messages : 11188
- Enregistré le : mer. 23 août 2006 17:01
- Nombre de guitares fabriquées : 100
- Facebook : https://www.facebook.com/dariusguitarz/
- Localisation : Tirlipimpon
Re: Restauration hollow electric Hikari
C'est marrant, je suis en train de retaper la même pour un mec!!
NoM d'une mite.
https://www.facebook.com/dariusguitarz/
https://www.facebook.com/dariusguitarz/
- raoul®
- Musaraigne Tarnaise
- Messages : 11188
- Enregistré le : mer. 23 août 2006 17:01
- Nombre de guitares fabriquées : 100
- Facebook : https://www.facebook.com/dariusguitarz/
- Localisation : Tirlipimpon
-
- Membre Hyperactif
- Messages : 58
- Enregistré le : lun. 3 mai 2010 08:17
- Nombre de guitares fabriquées : 0
Re: Restauration hollow electric Hikari
Effectivement ! :o
La tête n'est pas la même mais le corps est idem !
Il l'a récupérée où ton collègue ?
La mienne a passé quelques années pendue comme déco chez un pizzaiolo !
La tête n'est pas la même mais le corps est idem !
Il l'a récupérée où ton collègue ?
La mienne a passé quelques années pendue comme déco chez un pizzaiolo !
Always look on the bright side of life.
-
- Membre Hyperactif
- Messages : 58
- Enregistré le : lun. 3 mai 2010 08:17
- Nombre de guitares fabriquées : 0
Re: Restauration hollow electric Hikari
Avec le beau temps reprise des hostilités !

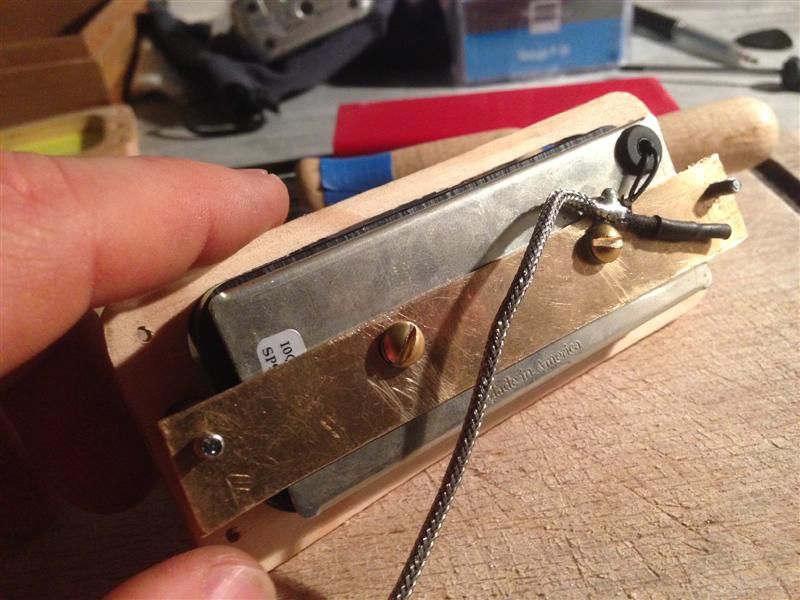

Finissage des capots micro et platine en laiton
Finissage des capots micro et platine en laiton
Always look on the bright side of life.
-
- Membre Hyperactif
- Messages : 58
- Enregistré le : lun. 3 mai 2010 08:17
- Nombre de guitares fabriquées : 0
Re: Restauration hollow electric Hikari
Agrandissement des découpes table d'harmonie
Always look on the bright side of life.
-
- Membre Hyperactif
- Messages : 58
- Enregistré le : lun. 3 mai 2010 08:17
- Nombre de guitares fabriquées : 0
Re: Restauration hollow electric Hikari

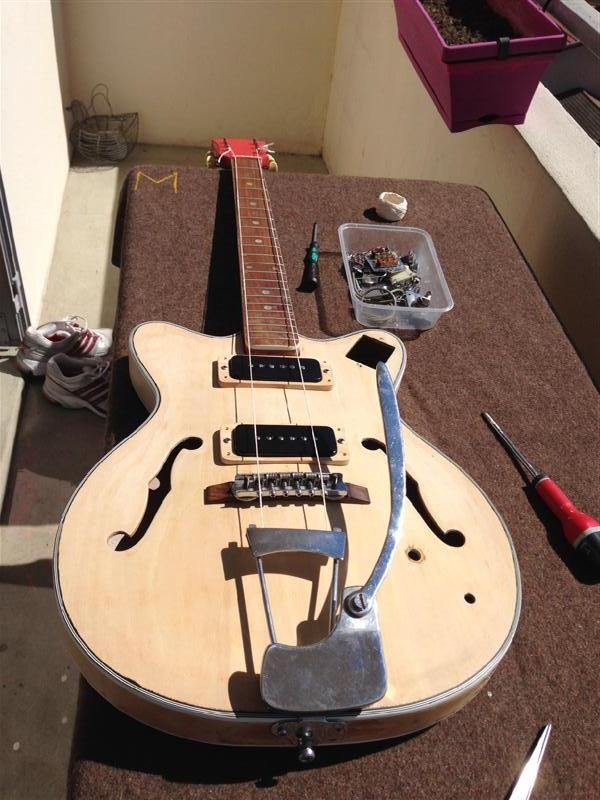

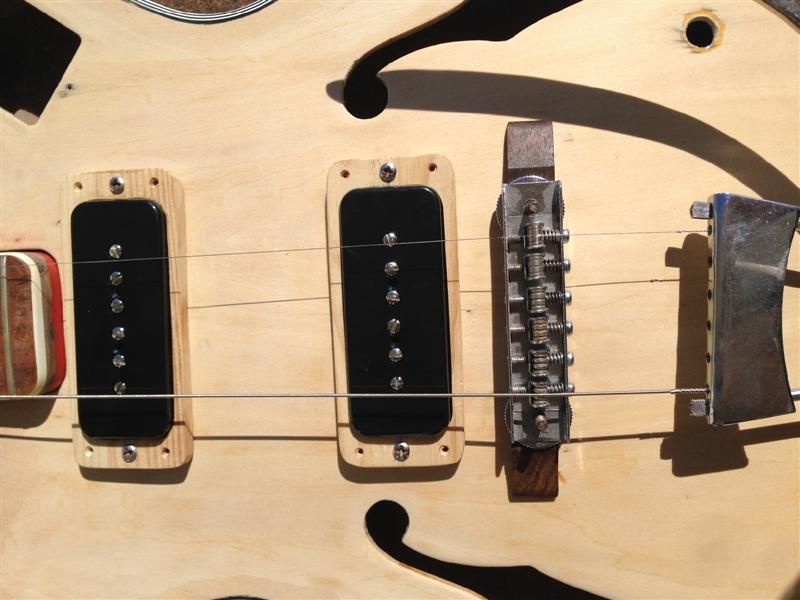

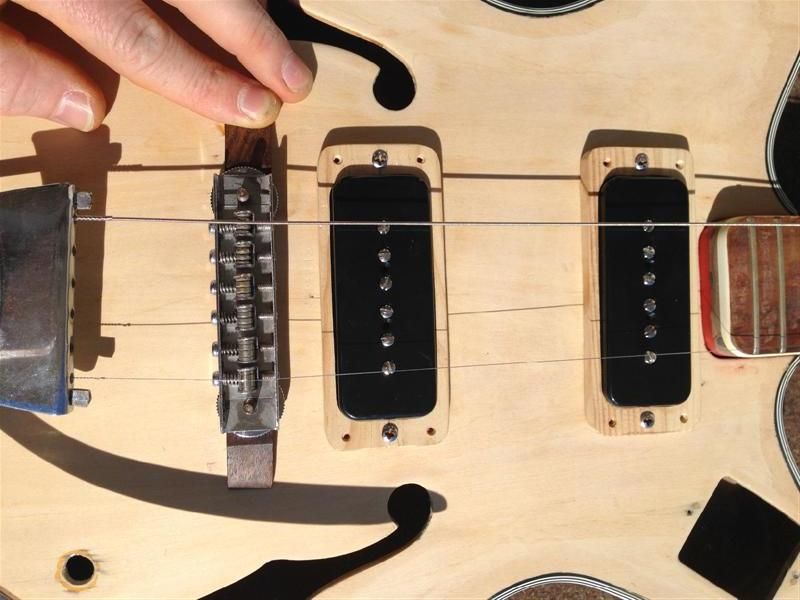

Essai de montage micros et verif d'alignement cordes / pole micro chevalet ..etc
Quand on laisse tout s'aligner naturellement ça donne ça :

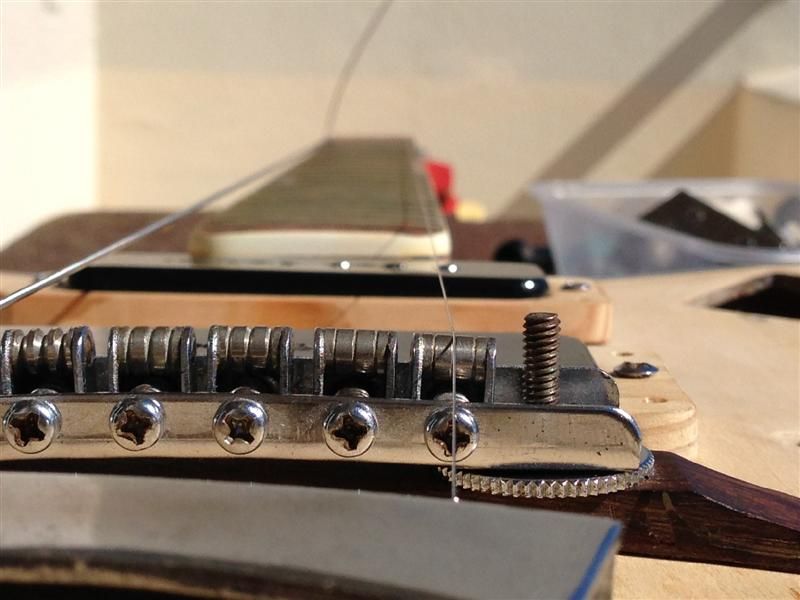

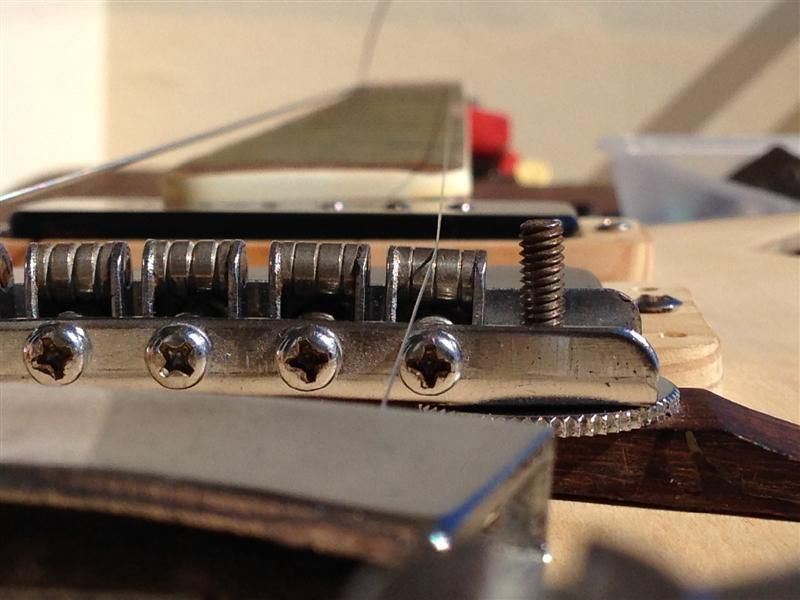

Pas évident à photographier mais en fait la corde de Mi aigu ne passe pas au dessus des plots micro et les cordes ne sont pas centrées sur le manche (le Mi grave est quasi au bord du manche)
Quand on laisse tout s'aligner naturellement ça donne ça :
Pas évident à photographier mais en fait la corde de Mi aigu ne passe pas au dessus des plots micro et les cordes ne sont pas centrées sur le manche (le Mi grave est quasi au bord du manche)
Always look on the bright side of life.
-
- Membre Hyperactif
- Messages : 58
- Enregistré le : lun. 3 mai 2010 08:17
- Nombre de guitares fabriquées : 0
Re: Restauration hollow electric Hikari

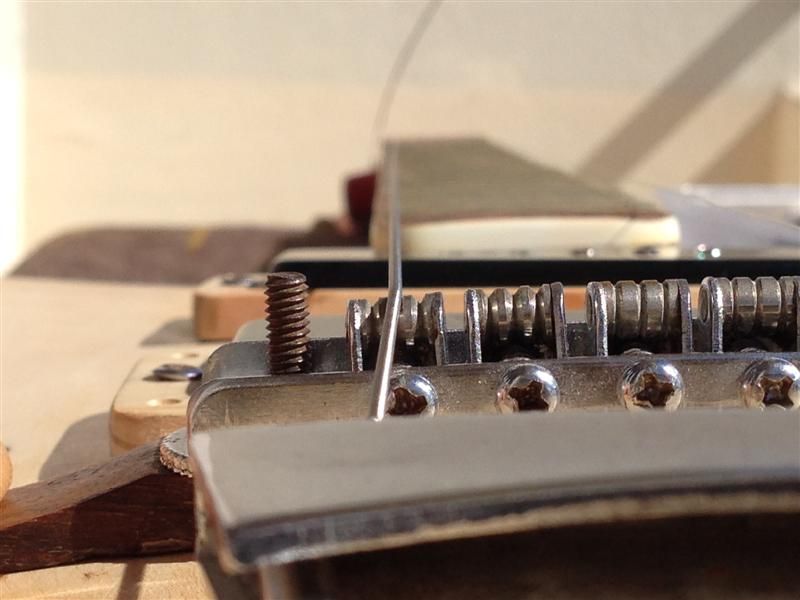

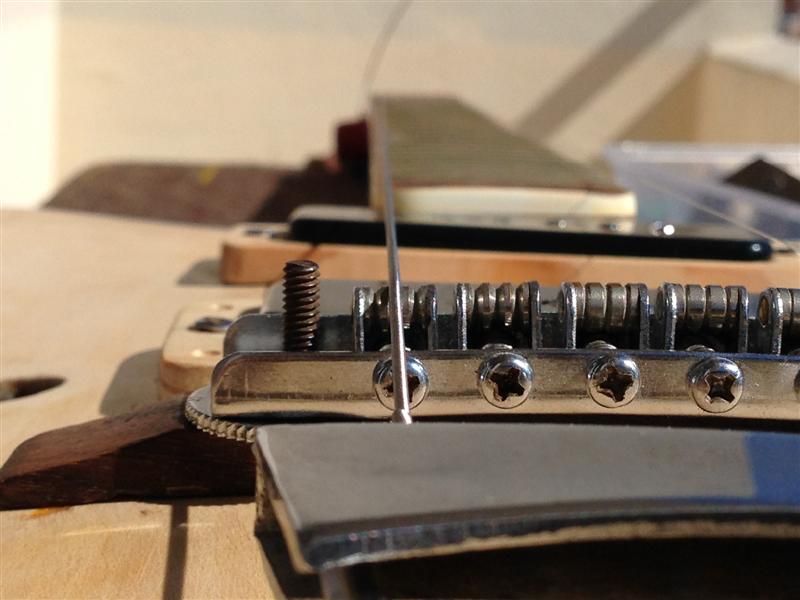

Quand j'essaie de mettre le chevalet à la bonne place pour que :
- les cordes soient en face des plot micros
- les cordes soient correctement espacées sur le manche
Ca donne ça .. je pousse le chevalet vers le bas et il y reste difficilement
On voit bien que c'est sous contrainte latérale ..
Et ça ne manque pas ... le moindre bend sur les cordes aigues fait bouger immédiatement le chevalet à sa position originelle .. à coté des plots micros !
J'ai l'impression que c'est le cordier qui me fiche le bazar dans mon alignement. .. pas encore gagné l'histoire
- les cordes soient en face des plot micros
- les cordes soient correctement espacées sur le manche
Ca donne ça .. je pousse le chevalet vers le bas et il y reste difficilement
On voit bien que c'est sous contrainte latérale ..
Et ça ne manque pas ... le moindre bend sur les cordes aigues fait bouger immédiatement le chevalet à sa position originelle .. à coté des plots micros !
J'ai l'impression que c'est le cordier qui me fiche le bazar dans mon alignement. .. pas encore gagné l'histoire
Always look on the bright side of life.
- Narn'
- Superposteur
- Messages : 103
- Enregistré le : mer. 18 sept. 2013 20:04
- Nombre de guitares fabriquées : 0
- Localisation : Theizé, Beaujolais
Re: Restauration hollow electric Hikari
Je dis peut être une connerie, mais tu ne pourrais pas incliner légèrement le manche en jouant sur le neck poket (vers le bas si tu tiens ta guitare en position debout) de manière à retrouver un alignement qui concorde ?
Ça ne doit pas se jouer à grand chose à ce niveau là je pense.
Ça ne doit pas se jouer à grand chose à ce niveau là je pense.
- Bertrand_veto
- Le sevrage sera dur !!
- Messages : 1212
- Enregistré le : jeu. 5 avr. 2012 17:40
- Nombre de guitares fabriquées : 7
- Localisation : Pouilly en Auxois
Re: Restauration hollow electric Hikari
tu peux pas flippoter le trou du cordier et le déplacer légèrement pour que tout soit centré une fois en tension ?
Tu prends l'apéro ?
- Jaha
- Teletubbie : membre puni
- Messages : 4734
- Enregistré le : mer. 29 sept. 2004 03:12
- Nombre de guitares fabriquées : 0
- Localisation : Vitteaux (21)
Re: Restauration hollow electric Hikari
Alors je crois, si je ne dis pas de bétise que les deux petites molettes sur le cordier permettent de gérer l'inclinaison latérale de tes cordes. essaye en vissant dévissant celle ci...
les petites molettes toute à gauche
les petites molettes toute à gauche
