Re: Mini guitare Mattocaster et Fibre Optique...
Salut !
Ca y est, aujourd'hui j'ai enfin tout le bois pour la guitare. Demain, je vais essayer de mettre en place le collage du corps, et commencer le slottage + détourage du manche.. !
A bientôt
Ca y est, aujourd'hui j'ai enfin tout le bois pour la guitare. Demain, je vais essayer de mettre en place le collage du corps, et commencer le slottage + détourage du manche.. !
A bientôt
Mini MoC fibre optique terminée: http://www.lutherie-amateur.com/Forum/v ... 15&t=19987
Prochain projet: a venir
Prochain projet: a venir
- the stone
- Le sevrage sera dur !!
- Messages : 1040
- Enregistré le : mer. 2 mai 2012 08:16
- Nombre de guitares fabriquées : 4
Re: Mini guitare Mattocaster et Fibre Optique...
Salut !
Aujourd'hui j'ai eu un peu de temps, donc j'ai slotté la touche (plutôt pré slotté). Puis après plusieurs heures à me rapprocher de mon gabarit à la rape.

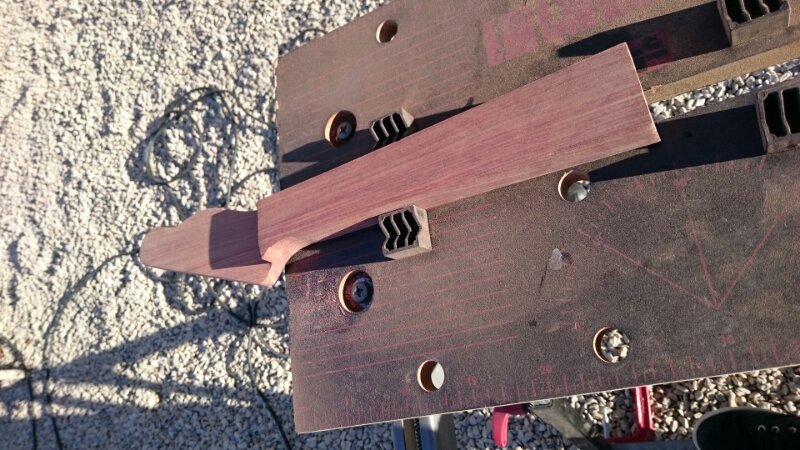

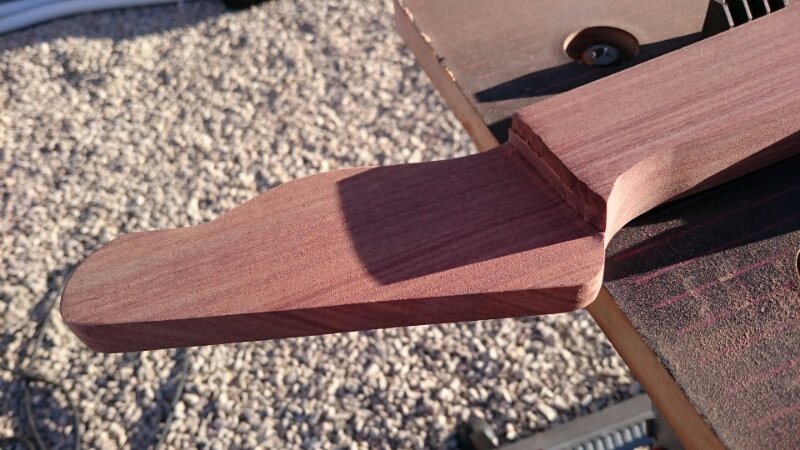

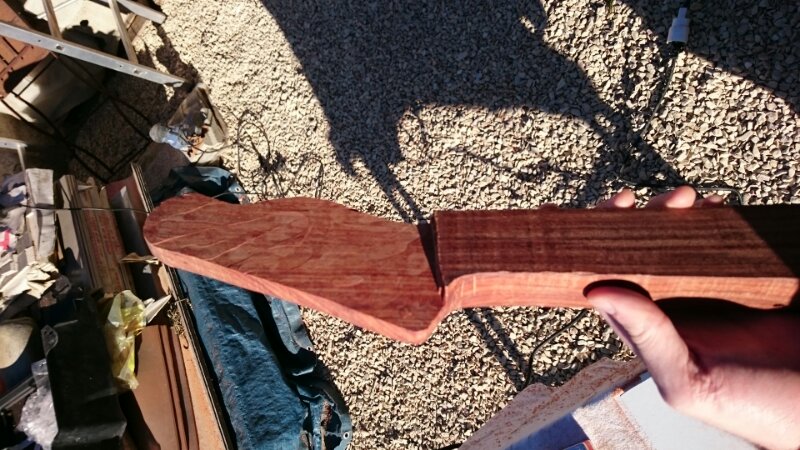

Puis j'ai détouré le manche, et la aussi, j'ai fait un mix scie sauteuse et rape, mais le bois est beaucoup plus dur que ce que j'ai pu travailler auparavant. Donc encore un peu de taf à ce niveau là, j'espère trouver un rouleau ponceur pas trop cher afin que le manche soit nickel.
Ce soir, je commence à faire ce qu'il faut pour la fibre optique.
Les photos:
Donc ce soir je commence les tranchées pour la fibre optique. Demain après midi, radiussage de la touche, et je continuerai à affiner le manche.
Il faudra que je commence le collage du corps également
Hésitez pas pour les critiques et conseils
A plus !
Aujourd'hui j'ai eu un peu de temps, donc j'ai slotté la touche (plutôt pré slotté). Puis après plusieurs heures à me rapprocher de mon gabarit à la rape.
Puis j'ai détouré le manche, et la aussi, j'ai fait un mix scie sauteuse et rape, mais le bois est beaucoup plus dur que ce que j'ai pu travailler auparavant. Donc encore un peu de taf à ce niveau là, j'espère trouver un rouleau ponceur pas trop cher afin que le manche soit nickel.
Ce soir, je commence à faire ce qu'il faut pour la fibre optique.
Les photos:
Donc ce soir je commence les tranchées pour la fibre optique. Demain après midi, radiussage de la touche, et je continuerai à affiner le manche.
Il faudra que je commence le collage du corps également
Hésitez pas pour les critiques et conseils
A plus !
Mini MoC fibre optique terminée: http://www.lutherie-amateur.com/Forum/v ... 15&t=19987
Prochain projet: a venir
Prochain projet: a venir
- the stone
- Le sevrage sera dur !!
- Messages : 1040
- Enregistré le : mer. 2 mai 2012 08:16
- Nombre de guitares fabriquées : 4
Re: Mini guitare Mattocaster et Fibre Optique...

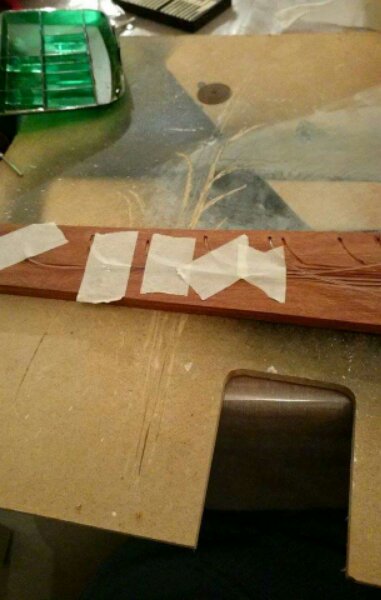

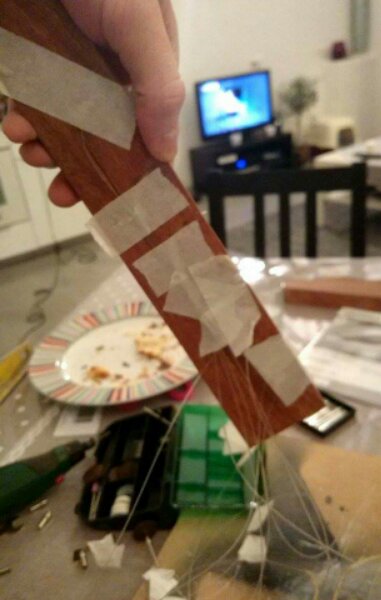

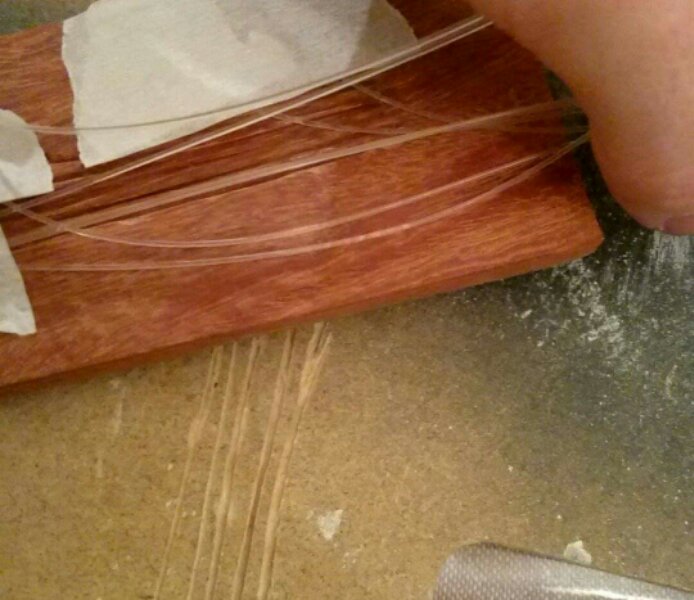

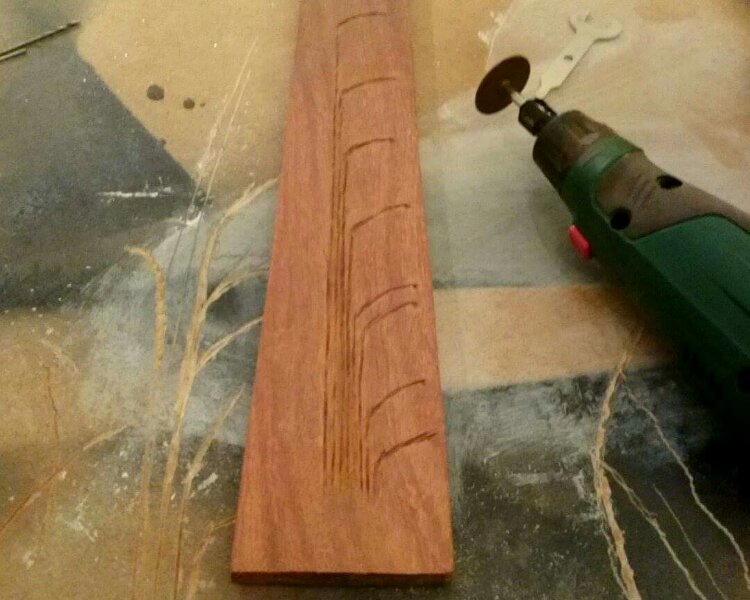

Et les rainures pour la fibre optique sont faites ! Il faudra que je mette de l'époxy une par une, car ça bouge trop ces bêtes la ! Je l'appliquerai à la seringue

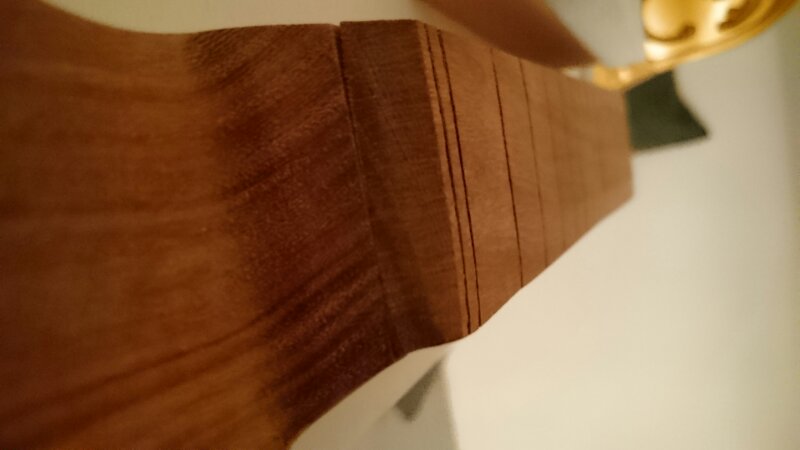

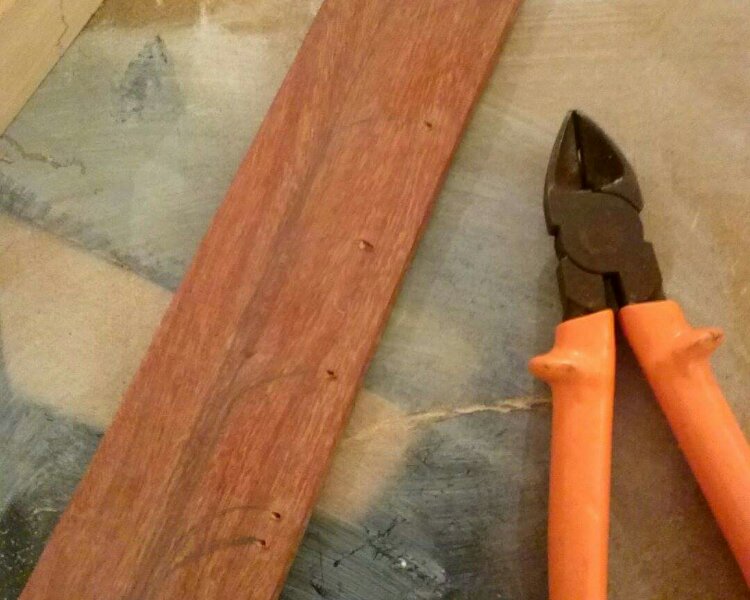

Photos de la touche:
Allez je file, à demain pour le radiussage ! Et peut être collage du corps.. !
Photos de la touche:
Allez je file, à demain pour le radiussage ! Et peut être collage du corps.. !
Mini MoC fibre optique terminée: http://www.lutherie-amateur.com/Forum/v ... 15&t=19987
Prochain projet: a venir
Prochain projet: a venir
- 36seb
- BRAB
- Messages : 7716
- Enregistré le : mar. 12 août 2014 00:15
- Nombre de guitares fabriquées : 2
- Facebook : https://www.facebook.com/36seb
- Localisation : Issoudun
Re: Mini guitare MoC et Fibre optique: manche en cour
Ça avance bien tout ça. :app:
Ça a l'air bien mais ce qui serait sympa, ça serait de mettre des photos qu'on peut voir sur le forum.
Parce que cliquer une par une sur toutes tes photos pour avoir des pop up de pub puis des pages de pub à chaque fois :malade: ... ben j'ai pas fait :wink:
Comme ça c'est mieux (sous réserve de respecter la taille de 800 max) :
Ça a l'air bien mais ce qui serait sympa, ça serait de mettre des photos qu'on peut voir sur le forum.
Parce que cliquer une par une sur toutes tes photos pour avoir des pop up de pub puis des pages de pub à chaque fois :malade: ... ben j'ai pas fait :wink:
Comme ça c'est mieux (sous réserve de respecter la taille de 800 max) :
MERCI de cliquer ICI (ça fait du bien) et de faire un PLAN de profil :siffle:
Sanka 1 Finie
Sankanniversaire Finie
Sanka Voyage Reprise des hostilités
Sankassenborn En cours
Atelier et "établi" Sera-ce fini un jour ?
Baffle 12" ouvertFini
Sanka 1 Finie
Sankanniversaire Finie
Sanka Voyage Reprise des hostilités
Sankassenborn En cours
Atelier et "établi" Sera-ce fini un jour ?
Baffle 12" ouvertFini
Re: Mini guitare MoC et Fibre optique: manche en cour
Merci Seb ! C'est nettement plus sympa à suivre comme ça36seb a écrit :Avec les bonnes balises, ça donne ça :
Ca fait un peu usine à gaz (c'est pas une critique), tu avances vite et bien The Stone !
- the stone
- Le sevrage sera dur !!
- Messages : 1040
- Enregistré le : mer. 2 mai 2012 08:16
- Nombre de guitares fabriquées : 4
Re: Mini guitare MoC et Fibre optique: manche en cour
Ah merci, je prenais toujours les liens "forum bbcode" sur le site ! Je ferai attention à mettre les balises pour les prochains post
Sinon merci, ça fait usine à gaz oui, mais je pense que ça va le faire
Sinon merci, ça fait usine à gaz oui, mais je pense que ça va le faire
Mini MoC fibre optique terminée: http://www.lutherie-amateur.com/Forum/v ... 15&t=19987
Prochain projet: a venir
Prochain projet: a venir
Re: Mini guitare MoC et Fibre optique: manche en cour
Pas de doute là-dessusthe stone a écrit : Sinon merci, ça fait usine à gaz oui, mais je pense que ça va le faire
- gaffophone
- FAQeur
- Messages : 2274
- Enregistré le : ven. 1 janv. 2016 01:07
- Nombre de guitares fabriquées : 0
- Localisation : Ivry
Re: Mini guitare MoC et Fibre optique: manche en cour
Y a pas à dire, tu avances… :app:
Je ne distingue pas bien sur les images comment tu intègres la fibre optique.
Je ne distingue pas bien sur les images comment tu intègres la fibre optique.
Jean-Baptiste
« La forme, c’est le fond qui remonte à la surface » (V. Hugo)
« La forme, c’est le fond qui remonte à la surface » (V. Hugo)
- the stone
- Le sevrage sera dur !!
- Messages : 1040
- Enregistré le : mer. 2 mai 2012 08:16
- Nombre de guitares fabriquées : 4
Re: Mini guitare MoC et Fibre optique: manche en cour
Merci

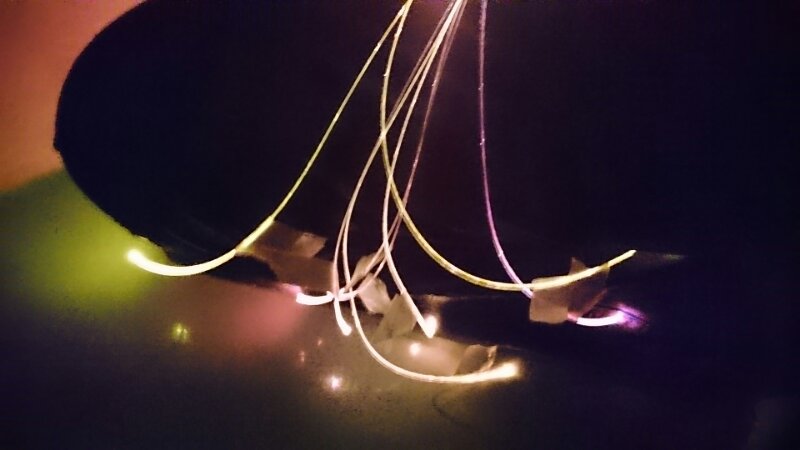

Sur ces images on voit un peu mieux, mais sinon j'ai suivit le topic sur les repères lumineux dans la section électronique
Sur ces images on voit un peu mieux, mais sinon j'ai suivit le topic sur les repères lumineux dans la section électronique
Mini MoC fibre optique terminée: http://www.lutherie-amateur.com/Forum/v ... 15&t=19987
Prochain projet: a venir
Prochain projet: a venir
- the stone
- Le sevrage sera dur !!
- Messages : 1040
- Enregistré le : mer. 2 mai 2012 08:16
- Nombre de guitares fabriquées : 4
Re: Mini guitare MoC et Fibre optique: manche en cour
Salut !

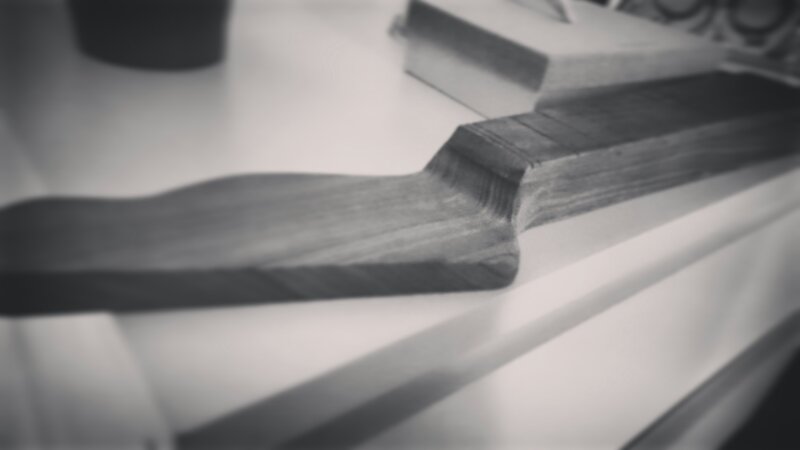

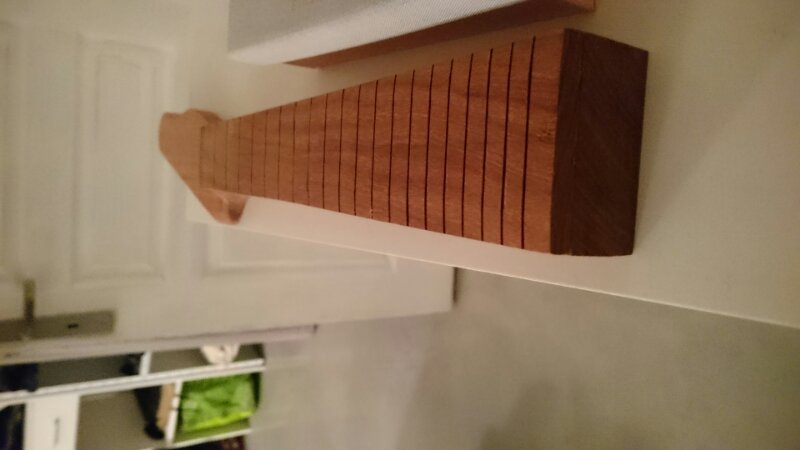

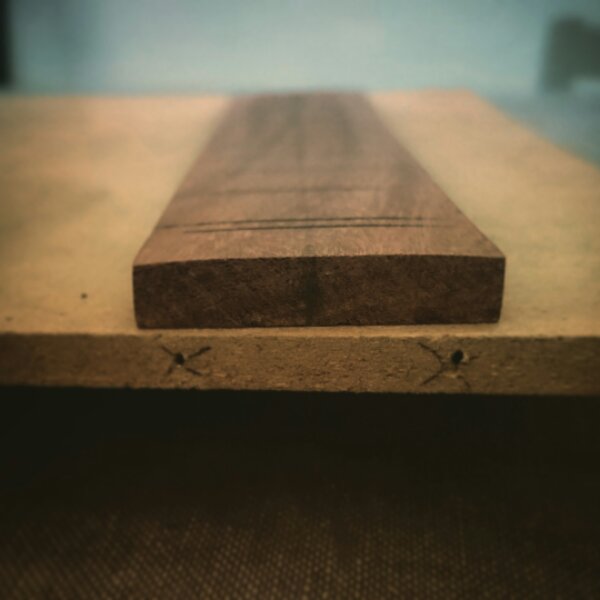

Hier, mauvais temps, je n'ai pas pu avancer comme je le souhaitais ! Du coup:
- Approfondi les slots (sauf les 2 qui n'étaient pas tout à fait droit)
- Radiussage à 12'
Et pas plus ! Malheureusement j'ai manqué d'envie avec le temps de chien.(j'aime bosser en extérieur avec une bonne lumière)
Cet après midi, je refait mes slots pourris, je reprends tous les slots pour avoir une bonne profondeur, et si possible, je reprend le manche car la c'est pas possible! La lame de ma scie sauteuse est trop flexible donc j'ai un trapèze au lieu d'avoir un carré pour le profil
Photo:
A bientôt !
Hier, mauvais temps, je n'ai pas pu avancer comme je le souhaitais ! Du coup:
- Approfondi les slots (sauf les 2 qui n'étaient pas tout à fait droit)
- Radiussage à 12'
Et pas plus ! Malheureusement j'ai manqué d'envie avec le temps de chien.(j'aime bosser en extérieur avec une bonne lumière)
Cet après midi, je refait mes slots pourris, je reprends tous les slots pour avoir une bonne profondeur, et si possible, je reprend le manche car la c'est pas possible! La lame de ma scie sauteuse est trop flexible donc j'ai un trapèze au lieu d'avoir un carré pour le profil
Photo:
A bientôt !
Mini MoC fibre optique terminée: http://www.lutherie-amateur.com/Forum/v ... 15&t=19987
Prochain projet: a venir
Prochain projet: a venir
- Dagda
- Admin
- Messages : 14755
- Enregistré le : jeu. 2 août 2007 19:30
- Nombre de guitares fabriquées : 4
- Localisation : Fontenay sous Bois
- Contact :
Re: Mini guitare MoC et Fibre optique: manche en cour
Elle est balaise cette touche !
J'ai déplacé le sujet dans projet en cours, puisque c'est en cours
D.
J'ai déplacé le sujet dans projet en cours, puisque c'est en cours
D.
La bougie de ton intelligence n'éclairera ta vie que le jour où tu arrêteras toi-même de souffler dessus.
CONCOURS - LA BANNIERE DU FORUM
CONCOURS - LA BANNIERE DU FORUM
- the stone
- Le sevrage sera dur !!
- Messages : 1040
- Enregistré le : mer. 2 mai 2012 08:16
- Nombre de guitares fabriquées : 4
Re: Mini guitare MoC et Fibre optique: manche en cour
Merci dagda !
Je la garde épaisse pour pouvoir bien reprendre mes rainures de fibre optique
Je la garde épaisse pour pouvoir bien reprendre mes rainures de fibre optique
Mini MoC fibre optique terminée: http://www.lutherie-amateur.com/Forum/v ... 15&t=19987
Prochain projet: a venir
Prochain projet: a venir
- gaffophone
- FAQeur
- Messages : 2274
- Enregistré le : ven. 1 janv. 2016 01:07
- Nombre de guitares fabriquées : 0
- Localisation : Ivry
Re: Mini guitare MoC et Fibre optique: manche en cour
Merci, c’est pas mal du tout. :app:the stone a écrit :Sur ces images on voit un peu mieux
Jean-Baptiste
« La forme, c’est le fond qui remonte à la surface » (V. Hugo)
« La forme, c’est le fond qui remonte à la surface » (V. Hugo)
- the stone
- Le sevrage sera dur !!
- Messages : 1040
- Enregistré le : mer. 2 mai 2012 08:16
- Nombre de guitares fabriquées : 4
Re: Mini guitare MoC et Fibre optique: manche en cour
Salut !

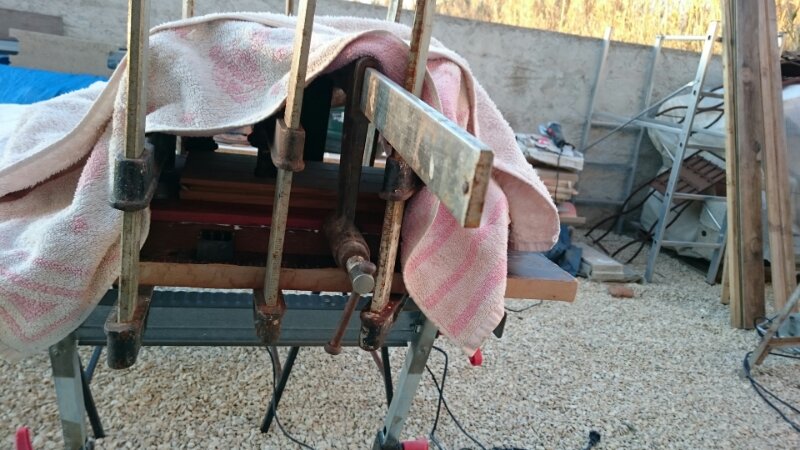

Le corps est en collage (première partie, c'est à dire pas la table) !
En fin de journée, je collerait également la table comme ça vendredi, détourage !
Encore un peu de travail concernant la touche, et je dois essayer les fibres optiques... !
Et je dois mettre à niveau l'epaisseur de la tête de la guitare. Ensuite je ferai le galbe du manche, quand le collage de la touche sera effectué !
A bientôt !
Le corps est en collage (première partie, c'est à dire pas la table) !
En fin de journée, je collerait également la table comme ça vendredi, détourage !
Encore un peu de travail concernant la touche, et je dois essayer les fibres optiques... !
Et je dois mettre à niveau l'epaisseur de la tête de la guitare. Ensuite je ferai le galbe du manche, quand le collage de la touche sera effectué !
A bientôt !
Mini MoC fibre optique terminée: http://www.lutherie-amateur.com/Forum/v ... 15&t=19987
Prochain projet: a venir
Prochain projet: a venir
- the stone
- Le sevrage sera dur !!
- Messages : 1040
- Enregistré le : mer. 2 mai 2012 08:16
- Nombre de guitares fabriquées : 4
Re: Mini guitare MoC et Fibre optique: manche en cour
Mini MoC fibre optique terminée: http://www.lutherie-amateur.com/Forum/v ... 15&t=19987
Prochain projet: a venir
Prochain projet: a venir
- gaffophone
- FAQeur
- Messages : 2274
- Enregistré le : ven. 1 janv. 2016 01:07
- Nombre de guitares fabriquées : 0
- Localisation : Ivry
Re: Mini guitare MoC et Fibre optique: manche en cour
Impressionnant !
Imagine qu’on puisse se servir de fibre optique pour les cordes… on pourrait jouer dans le noir
Imagine qu’on puisse se servir de fibre optique pour les cordes… on pourrait jouer dans le noir
Jean-Baptiste
« La forme, c’est le fond qui remonte à la surface » (V. Hugo)
« La forme, c’est le fond qui remonte à la surface » (V. Hugo)
- the stone
- Le sevrage sera dur !!
- Messages : 1040
- Enregistré le : mer. 2 mai 2012 08:16
- Nombre de guitares fabriquées : 4
Re: Mini guitare MoC et Fibre optique: manche en cour
Ca existe déjà je crois des cordes lumineuses, j'en ai vu, c'était relativement cher quand même !
Mini MoC fibre optique terminée: http://www.lutherie-amateur.com/Forum/v ... 15&t=19987
Prochain projet: a venir
Prochain projet: a venir
- the stone
- Le sevrage sera dur !!
- Messages : 1040
- Enregistré le : mer. 2 mai 2012 08:16
- Nombre de guitares fabriquées : 4
Re: Mini guitare MoC et Fibre optique: manche en cour
Salut !

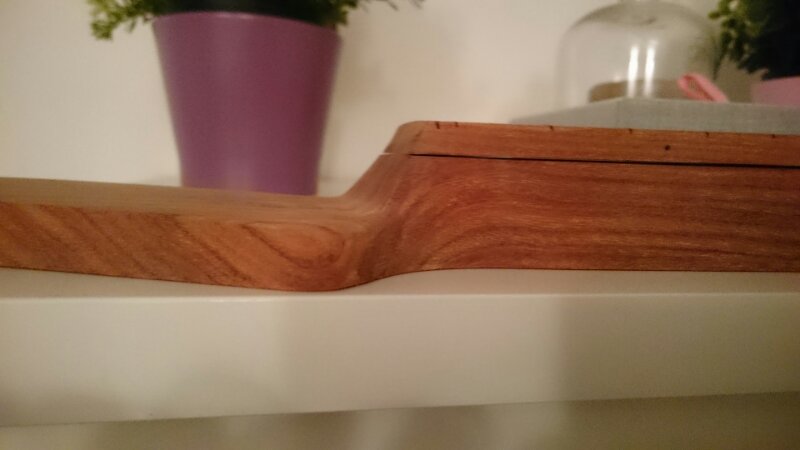

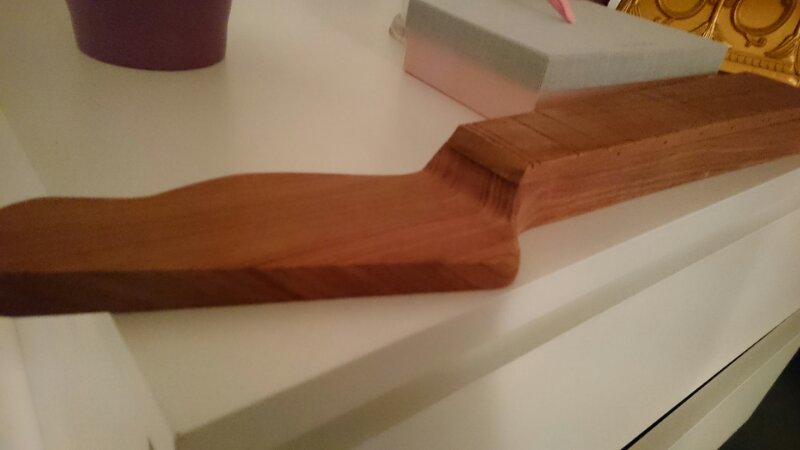

Voilà l'avancée du jour:
- Mise à épaisseur de la tête de la guitare
- Reprise de la forme de la tête
- harmonisation des champs entre la touche et le manche
- Création de la pente entre la touche et le corps.
- sur le corps de la guitare: mise en place du passage des fibres optiques avec mise en place d'une gaine.
- Collage du corps et de la table.
Par contre, des interrogations:
- Le manche fait... 35mm d'epaisseur sur tout son long, en comptant la touche, ce qui est beaucoup trop epais.
- Le corps fait 35 mm d'epaisseur avec la table.
En sachant que la touche doit sortir de 6-7 mm, de combien dois je réduire le talon ?
J'avais pensé enlevé 5 mm au talon, ce qui mettrai une épaisseur de manche à 30 mm,
Et je pensais enlevé 8mm entre la tête et le talon.
Qu'en pensez vous ?
Les photos:
Merci !!
Voilà l'avancée du jour:
- Mise à épaisseur de la tête de la guitare
- Reprise de la forme de la tête
- harmonisation des champs entre la touche et le manche
- Création de la pente entre la touche et le corps.
- sur le corps de la guitare: mise en place du passage des fibres optiques avec mise en place d'une gaine.
- Collage du corps et de la table.
Par contre, des interrogations:
- Le manche fait... 35mm d'epaisseur sur tout son long, en comptant la touche, ce qui est beaucoup trop epais.
- Le corps fait 35 mm d'epaisseur avec la table.
En sachant que la touche doit sortir de 6-7 mm, de combien dois je réduire le talon ?
J'avais pensé enlevé 5 mm au talon, ce qui mettrai une épaisseur de manche à 30 mm,
Et je pensais enlevé 8mm entre la tête et le talon.
Qu'en pensez vous ?
Les photos:
Merci !!
Mini MoC fibre optique terminée: http://www.lutherie-amateur.com/Forum/v ... 15&t=19987
Prochain projet: a venir
Prochain projet: a venir
- Enrico
- Moderatus Simplex
- Messages : 7772
- Enregistré le : dim. 27 juin 2010 20:52
- Nombre de guitares fabriquées : 5
- Localisation : Belfort, banlieue nord
Re: Mini guitare MoC et Fibre optique: manche en cour
Un brut de manche fender d'une pièce c'est 25mm d'épaisseur, et ça passe à 19mm avec une touche rapportée (de 6mm d'épais donc).
Avec 30mm ta touche est 5mm plus haut, d'où l'effet, de mon point de vue bizarre, de la forte pente au niveau du sillet de tête.
Si tu réduis par le dos, la tête risque d'être quasiment sous le niveau du dos du manche.
J'ai un doute sur la résistance de la jonction tête-manche dans ce scénario.
Avec 30mm ta touche est 5mm plus haut, d'où l'effet, de mon point de vue bizarre, de la forte pente au niveau du sillet de tête.
Si tu réduis par le dos, la tête risque d'être quasiment sous le niveau du dos du manche.
J'ai un doute sur la résistance de la jonction tête-manche dans ce scénario.
- Dagda
- Admin
- Messages : 14755
- Enregistré le : jeu. 2 août 2007 19:30
- Nombre de guitares fabriquées : 4
- Localisation : Fontenay sous Bois
- Contact :
Re: Mini guitare MoC et Fibre optique: manche en cour
Ça sens pas bon ton truc là ... enfin perso je ne trouve pas ça franchement bien partie !
Comme le dit enrico, clairement, le décochement est bien trop prononcé, une fois que la touche sera à épaisseur et le manche façonné, la tête ne tiendra pas sur grand chose ...
D.
Comme le dit enrico, clairement, le décochement est bien trop prononcé, une fois que la touche sera à épaisseur et le manche façonné, la tête ne tiendra pas sur grand chose ...
D.
La bougie de ton intelligence n'éclairera ta vie que le jour où tu arrêteras toi-même de souffler dessus.
CONCOURS - LA BANNIERE DU FORUM
CONCOURS - LA BANNIERE DU FORUM
