Copie Lap Steel National New Yorker: FINI!

[ludobag]

J'avoue avoir du mal à comprendre le schéma de câblage au niveau du rotacteur:



le rotacteur est représenté tel qu'on le voit quand on le regarde du dessus, puis quand on le retourne, ou bien le "bottom half" est une projection vue de dessus?

moi aussi :prr:
cherche un shema plus simple
car celui il ma donné mal au crane :pac:
sinon ton lap il pète :app:

[guyzard]

ton vernis est une vraie réussite ! :baleze:

[banjo980]

Ca y est, le côté "lutherie" est vraiment terminé : j'ai mis en place la plaque de plexi pour renforcer la table au niveau du rotacteur:


Et voici l'aspect définitif du devant, je suis assez content:












Maintenant, je suis coincé là en l'absence de clé pour déchiffrer le schéma de câblage... A L'AIDEEEEEEE!!!!

[szuip]

Je connais pas bien ce type de matos mais la logique serait que top half soit la représentation de l'étage supérieur (celui entre le potar et l'autre étage) et bottom half la moitié inférieur, les deux étant représentés en vue de dessous... nous ne voyons pas d'autre explications !

[campodunico]

:app: :app: :app: belle réussite !!
il est plus jolie que le modèle de référence !!!!
le blanc en plus lui va à merveille !!! :baleze:

[vitriol82]

J'ai étudié le layout et tiré un schéma de principe, apparemment y'a un binz en position 4,

Le temps d'héberger le dossier et y apporter la modif qui me semble la plus judicieuse, sinon rien de compliqué ce câblage (plus simple quand on est pas luthier :wink: )

Malgré ce qui me chagrine, c'est fonctionnel en l'état, mais je ne pige pas pourquoi on met le micro neck en court circuit pour avoir le bridge seul, alors qu'il suffit de l'isoler comme il est fait pour le bridge en position 3, pas méchant .

[TakeItSlow]

Je n'y connais rien en électronique mais j'avais juste envie d' :app: :app: :app: :app: :app:

Magnifique!!!!! Blanc avec deux bandes noires???? Une Mustang 66?

[vitriol82]

Bon ce qui m'intriguait est normal, ne pouvant déconnecter un des fils, il vaut mieux mettre le bobinage en CC, donc voilà ce que ça donne

schéma de principe:



Pour éviter d'effrayer les novices, j'ai un schéma de chaque position en virant ce qui ne sert à rien

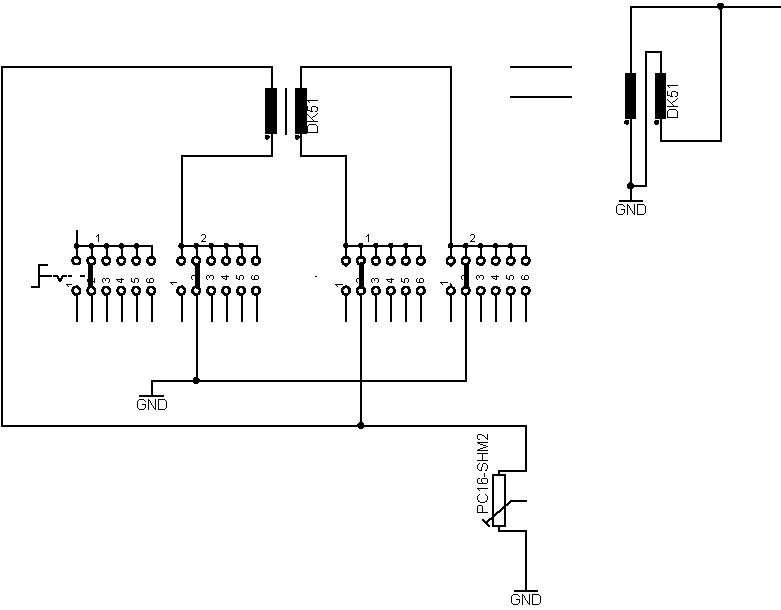

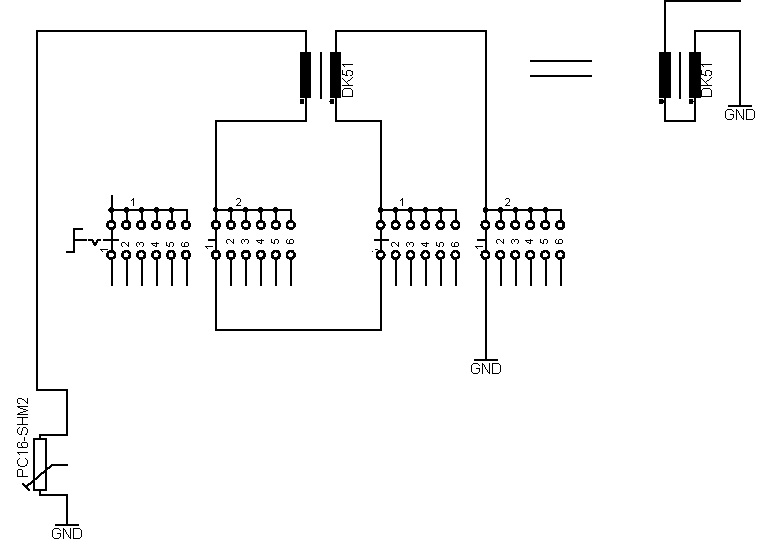

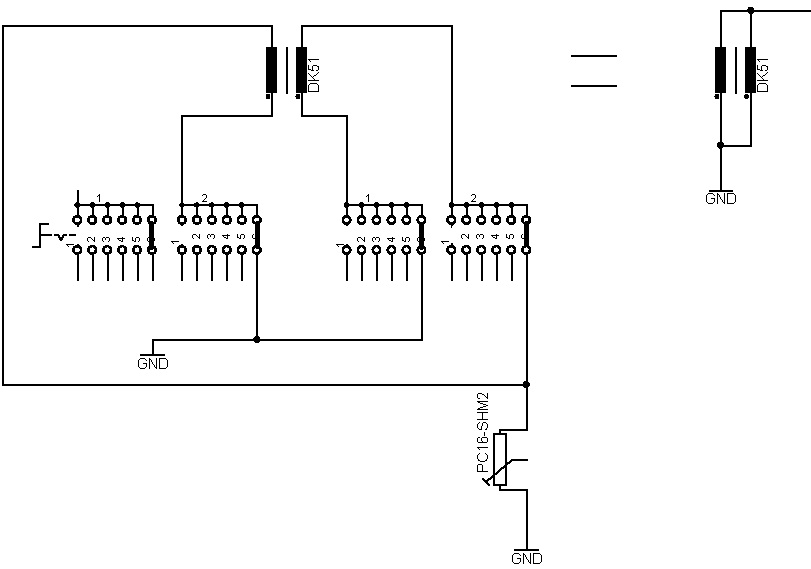

POSITION 1



POSITION 2



POSITION 3



POSITION 4



POSITION 5



POSITION 6




Bon c'était juste pour le petit coup de main :wink:

[banjo980]

Merci pour ton aide, Vitriol, mais je crois quand même que je vais confier le câblage à un gars qui connait bien la chose, parce que tes dessins m'on bien éclairé sur le pourquoi, mais pas trop sur le comment

Pi j'a pô de fer à souder (un petit 28 W, c'est pas assez)
Pi j'ai pô de câble
Pi je l'ai jamais fait (ça c'est pas une raison, vous me direz, et vous avez raison)

Je commencerai par une plus simple la prochaine fois, avec juste un potar de volume... Quand je vois les prises de tête sur le forum avec ça, je me dis que pour un début j'ai mis la barre un peut haut...

Après ça, mon ultime souci concerne les plaques de défonce... Elles rentrent bien, mais sortent très mal. Quand y avait pas les potars, on pouvait pousser par les trous, mais maintenant...
Une idée?
Sinon comme on ouvre pas tous les jours, une ventouse?


En attendant le câblage, quelques autres images:

[guyzard]

Le montage des cordes dans les mécaniques, c'est pas intuitif
Tu vas t'y reprendre a plusieurs reprises avant de les tourner dans le bon sens :ang:

[banjo980]

Le montage des cordes dans les mécaniques, c'est pas intuitif
Tu vas t'y reprendre a plusieurs reprises avant de les tourner dans le bon sens :ang:

Un pli à prendre

[Enrico]

Il est vraiment splendide ce lap, bravo :app:

[simtim]

rien à refaire sur ce lap, vraiment magnifique !

[RomskiBoy]

Très joli, je suis fan des têtes national.

[bevibes]

Salut,
je reprend ton post maintenant que je suis sur nouméa ( faubourg blanchot, rue faidherbe) et pour tes soudures je peux te dépanner en outillage et peut-être même en fil car je pense avoir ce qu'il faut. faut que je vérifie ( pas encore tout déballé). Sinon j'ai rencontré un prof de guitare (thierry ...) rue du port despointes qui doit me mettre en contact avec un menuisier qui touche en lutherie (il lui a refretté sa guitare). Il sera peut être capable de nous conseiller ou nous trouver du bois.

[Jojobilou]

Félicitations, il est très classe ce lap, chapeau !!!

[banjo980]

Merci à tous pour les compliments, le récap va bientôt arriver, je crois... mais par superstition j'attends que tout le câblage soit fini

Salut,
je reprend ton post maintenant que je suis sur nouméa ( faubourg blanchot, rue faidherbe) et pour tes soudures je peux te dépanner en outillage et peut-être même en fil car je pense avoir ce qu'il faut. faut que je vérifie ( pas encore tout déballé). Sinon j'ai rencontré un prof de guitare (thierry ...) rue du port despointes qui doit me mettre en contact avec un menuisier qui touche en lutherie (il lui a refretté sa guitare). Il sera peut être capable de nous conseiller ou nous trouver du bois.

Salut Bertrand, et bienvenue sur le Caillou.
Tu t'y connais en rotacteur? :siffle:

En désespoir de cause j'ai relié directement le micro au jack en config humbucker en attendant une VRAIE finition des soudures... et je suis super content du résultat.
Je n'ai PAS encore mis le chevalet à la masse et ça ronfle pas du tout, même sans les capots de défonce
Dommage que je joue comme un pied pour les samples :mrgreen: Vous en voulez vraiment?

J'ai rapporté de France du bois... Table en érable pommelé et en spalted maple de chez Stewmac, et un manche + ailes en érable ondé de chez Bois de Lutherie. Je le laisse travailler un peu au climat local avant de l'attaquer... Puis je souffle un peu parce que les copeaux, la poussière de bois et le vernis, je sature

Tu as mon phone dans tes mp, à bientôt

Xavier

[bevibes]

Ouais, laisses-le bien travailler ton bois parce que mes guitares n'avaient pas bougé pendant le trajet en bateau mais on pas mal travaillé après leur sortie de caisse j'ai du réajuster les truss au bout de 15 jours.

Ok j'ai bien ton numéro je t'appelles bientôt.

[banjo980]

Coucou à tous,
J'ai bon espoir de récupérer mon lap câblé demain, je l'ai confié à un pro (y en a un à Noumea)
Donc peut-être bientôt les samples :roi:

Pour le récap, c'est ici à la suite ou on édite le premier post?

[kenzo]

Super beau boulot! :app: :app:

Pour la récape, oui, c'est ici à la suite que tu fais ça. :wink:
