Premiére construction de guitare

[arsenou]

ce topic est une mine d'or pour les outils DIY!

thanks a lot man!

[tetiaroa]

La faute sur "construction", peut être ?

Si notre ami est Espagnol , ça peut s'expliquer .
En tous cas , c'est du beau boulot , et il y a plein d'astuces intéressantes

:app:

Je suis Portugais ne vous déranges pas
I'm Portuguese don't you worry

[tetiaroa]

ce topic est une mine d'or pour les outils DIY!

thanks a lot man!

I'm glad I can contribute with some ideas four you "les gars"

[tetiaroa]

Lets do some body shaping
You may look inside the cavity a darker wood, because the guitar top is round and the "popelier"
is a very soft wood, I've played mahogany veneer to reinforce it







Before and after

[TangerineDream]

Plein de bonnes idées, cette fabrication :app:
La cale à radius, j'ai déjà vu ce concept ailleurs (le bouquin de Koch peut être),

N'rico

Nope, ce n'est pas tout à fait ça le truc de Koch.
C'est long à expliquer (alors que c'est tout con), et je n'ai pas le temps en ce moment de scanner le bouquin, dsl... :?

Ceci dit la méthode de notre ami portugais me semble intéressante car elle permet plusieurs radius avec la même cale, manifestement....

Very nice job tetiaroa, it reminds me a mix between Conklin "sidewinter" body shape and of course Parker head. Isn't the head too heavy in regard to the body ?

[GP Black Sheep]

Moi je veus bien des info sur la cale radius

[tetiaroa]

Plein de bonnes idées, cette fabrication :app:
La cale à radius, j'ai déjà vu ce concept ailleurs (le bouquin de Koch peut être),

N'rico

Nope, ce n'est pas tout à fait ça le truc de Koch.
C'est long à expliquer (alors que c'est tout con), et je n'ai pas le temps en ce moment de scanner le bouquin, dsl... :?

Ceci dit la méthode de notre ami portugais me semble intéressante car elle permet plusieurs radius avec la même cale, manifestement....

Very nice job tetiaroa, it reminds me a mix between Conklin "sidewinter" body shape and of course Parker head. Isn't the head too heavy in regard to the body ?

No :o The gravity center stays on the body, its very comfortable to play it
When I've plan to build the guitar I was thinking in doing something like an Ibanez Jem, I've even bought some Jem templates, but I've follow something diferente regarding the head. The body is a Jem like without the handle


I got a picture of a Jem and using Adobe Illustrator I've outlined and scale the body to the right dimensions and shape it to my ergonomics

[tetiaroa]

Moi je veus bien des info sur la cale radius

I'll post you a drawing of it

[Meeck]

très joli travail , beaucoup d'inventivité dans l'outillage : on voit que tu as le goût de prendre ton temps pour ne pas trop en perdre ensuite :wink: : c'est une qualité importante pour la fabrication de guitares

Une remarque : difficile de gérer la jonction corps/manche avec un talon collé sans épaulement

[GP Black Sheep]

Moi je veus bien des info sur la cale radius

I'll post you a drawing of it

Merci

[tetiaroa]

Moi je veus bien des info sur la cale radius

I'll post you a drawing of it

Merci

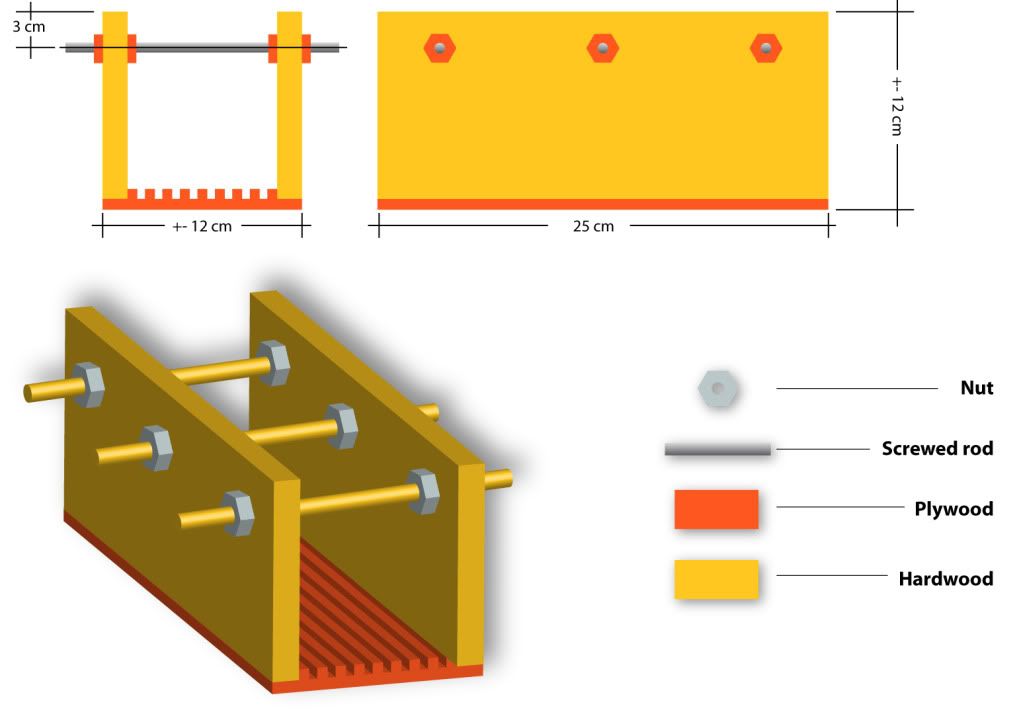

Ok here it is, I hope you understand


The nuts outside the jig are for old the radius in place, after tighten or loosen the nut.
I've glued and screwed the hardwood to the plywood.
The higher the sides less stress is applied to the base, is easier to tighten or loosen the nut.
When I was sanding, to avoid putting more pressure on one side or another, I've placed a few peaces of lead
and used its weight, to do the pressure, you only need to slid it left or wright
I use double tape to hold the sandpaper in place

Instead plywood you can use other material depending on its bending and hardness properties
I hope it was clear to you

[GP Black Sheep]

merci

[Minigilles]

Very helpful, thanks

[Enrico]

Nope, ce n'est pas tout à fait ça le truc de Koch.
C'est long à expliquer (alors que c'est tout con), et je n'ai pas le temps en ce moment de scanner le bouquin, dsl... :?

Mea culpa, c'est dans le bouquin de Hiscock, l'outil étant issu du catalogue LMI (mais je ne l'ai pas trouvé sur leur site):



Dans le bouquin de Koch, il suggère de cintrer une feuille de contre-plaqué comme ça:





N'rico

[tetiaroa]

Nope, ce n'est pas tout à fait ça le truc de Koch.
C'est long à expliquer (alors que c'est tout con), et je n'ai pas le temps en ce moment de scanner le bouquin, dsl... :?

Mea culpa, c'est dans le bouquin de Hiscock, l'outil étant issu du catalogue LMI (mais je ne l'ai pas trouvé sur leur site):



Dans le bouquin de Koch, il suggère de cintrer une feuille de contre-plaqué comme ça:





N'rico

I knew the second drawing , but is not so practical, we could only do one radius, the first option, like I did have more advantages

[tetiaroa]

The wood is completely done, so is time to fret the scale
I've spent a lot of money buying this handheld fret press from Stewmac, but is worth it, we can do the job very quickly
In contrast with Stewmac, I've bought from Madinter a japanese freting hamer that cost me 19€, very well balanced






...and "enters" my fret file

[gfro]

Bonsoir,

superbe réalisation ! Et l'idée de la cale à radius est très bonne à reprendre :app:

Par contre au niveau des cornes, il y a des bois préconisés pour avoir une bonne solidité malgrés ce genre de design très fin ?

[steph93700]

bravo ! pleins de tres bonnes idées a reprendre , un tres grand merci pour ce partage :wink:

[jesscser]

whaoww, la cale a radius!!!! super réalisation

[GP Black Sheep]

whaoww, la cale a radius!!!! super réalisation

+1
