fabrication d'un clavecin.

[diomedea]

Pourquoi pas!
Elle prend des stagiaires?

[caribou]

MP

[diomedea]

Bonjour à tous,
Merci Franck!

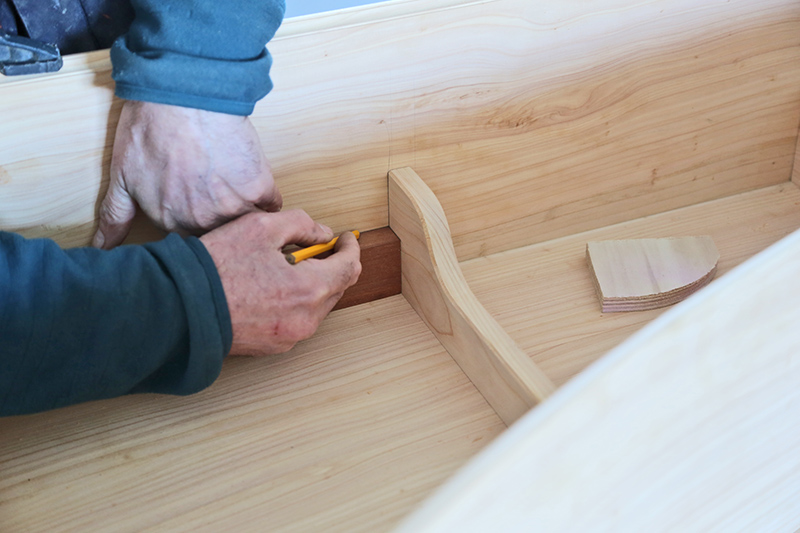

Pour tracer les emplacements des Domino, rien de mieux qu'une chute de bois de la bonne épaisseur et de tracer les deux pièces à assembler d'un même coup.

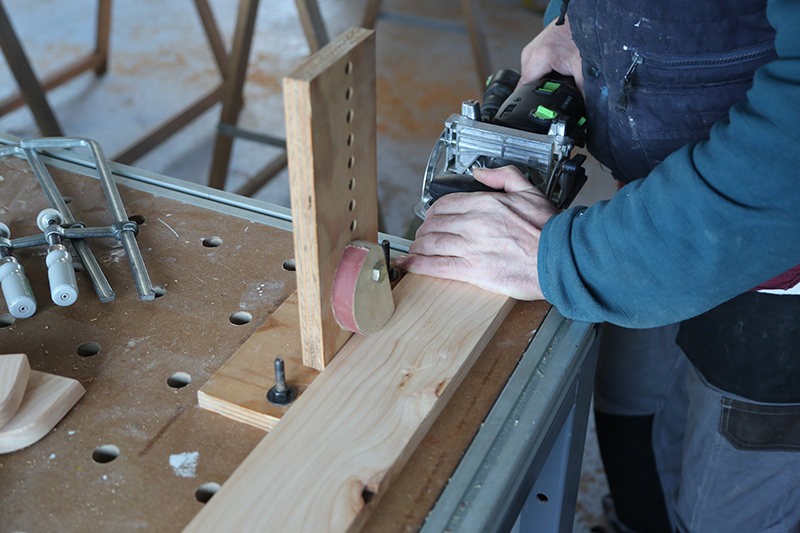

Mon système de maintien des pièces à fraiser.

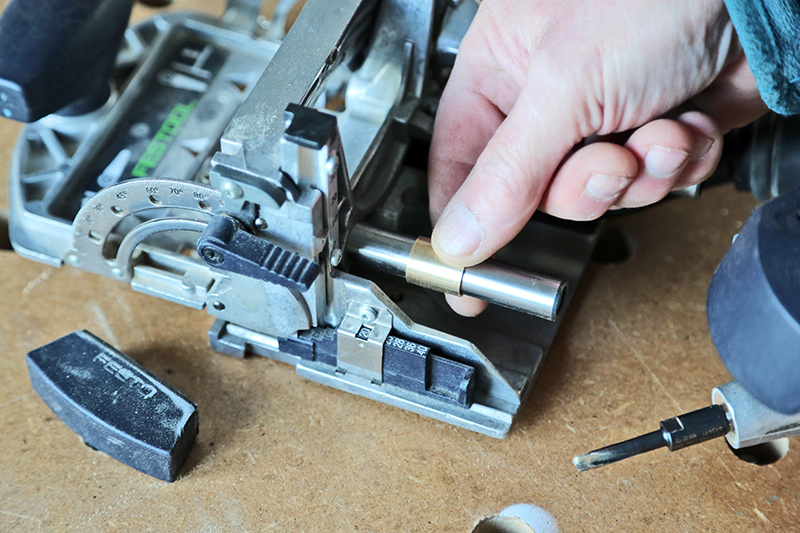

Pour fraiser les mortaises dans les éclisses, j'ai dû improviser une butée de profondeur supplémentaire. En effet, la moins profonde proposée d'origine donnée pour 12mm fraise en fait à 13,5mm, soit l'épaisseur du bois.


Avec cette bague, j'ai réellement des mortaises 12mm de profondeur.

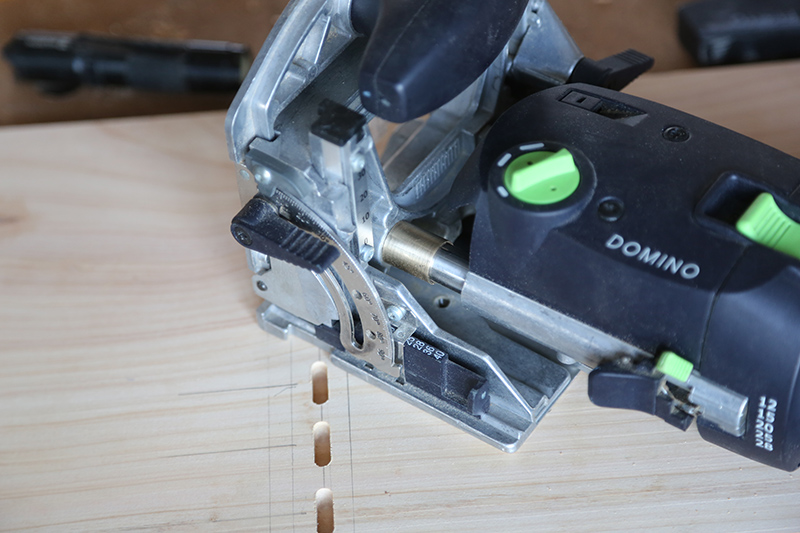

Le reste est classique, il suffit de positionner la semelle de la machine à 10 mm de l'axe des fraisages, et d'appuyer!


Personnellement j'utilise une équerre de mécanicien, elle est bloquée par un taquet que l’on ne voit pas sur l’image.


A suivre...

[jbsam]

Pfiou alors là, on est sur une autre planète..
C'est quand même vraiment beau le travail du bois..
Bon courage pour ce projet magnifique

[Enrico]

La came en spirale à la verticale c'est une excellente idée !
J'ai déjà passé deux caisses de Domino sans y penser, les prochains y auront le droit

[Romain C]

Bonjour

J’avais aperçu les esquisses de ce projet dans les élaborations, sans voir qu’il était déjà aussi avancé !
Je vais le suivre avec de grands yeux admiratifs!

[diomedea]

Bonjour à tous,

Pfiou alors là, on est sur une autre planète..
C'est quand même vraiment beau le travail du bois..

Là on est clairement sur de la menuiserie!

La came en spirale à la verticale c'est une excellente idée !
J'ai déjà passé deux caisses de Domino sans y penser, les prochains y auront le droit

C'est une spirale de fibonacci



Pour utiliser la fraiseuse Domino en plein panneau et en position inclinée, il faut avoir recours à une semelle rapportée épaisse.

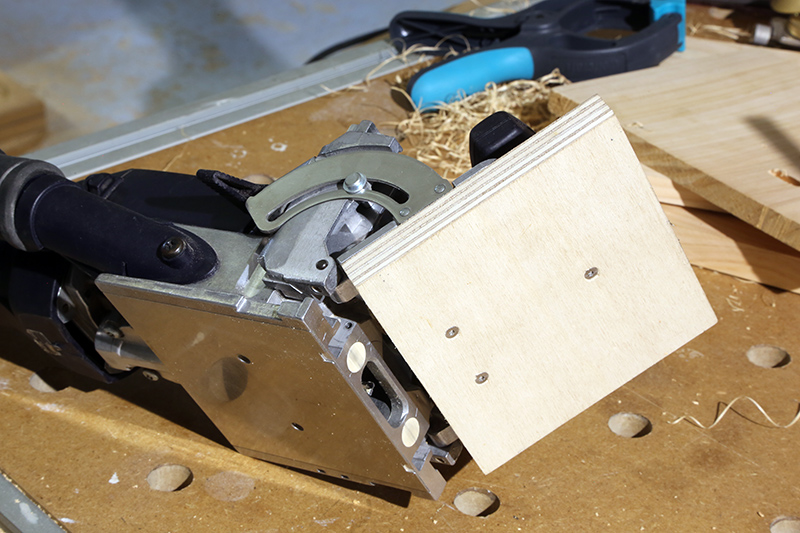

Ma semelle rapportée en CP de 15mm.

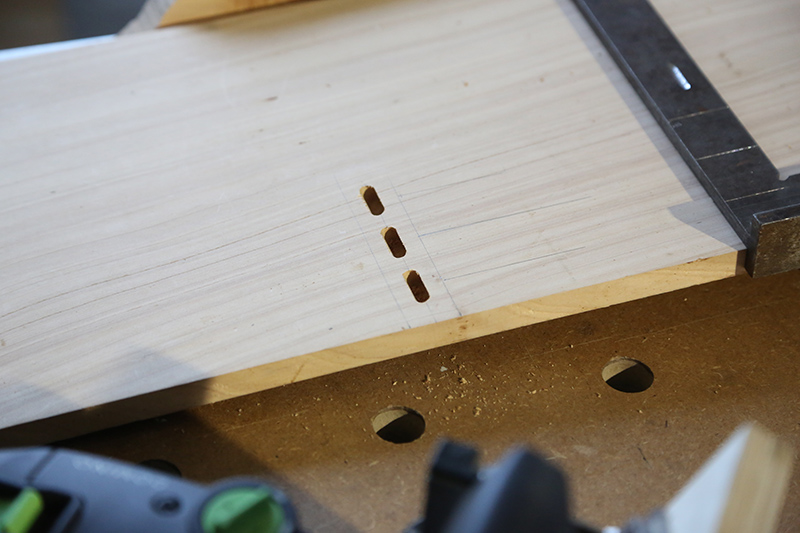

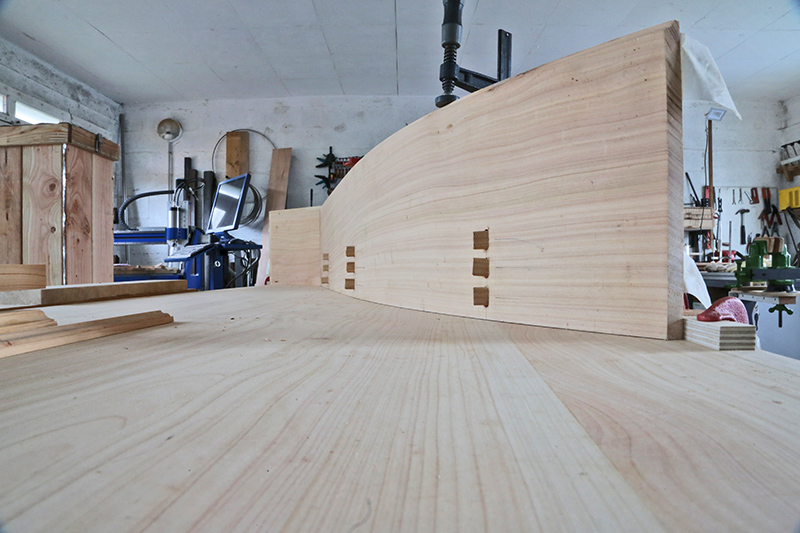

Les premiers fraisages sur la partie plate.

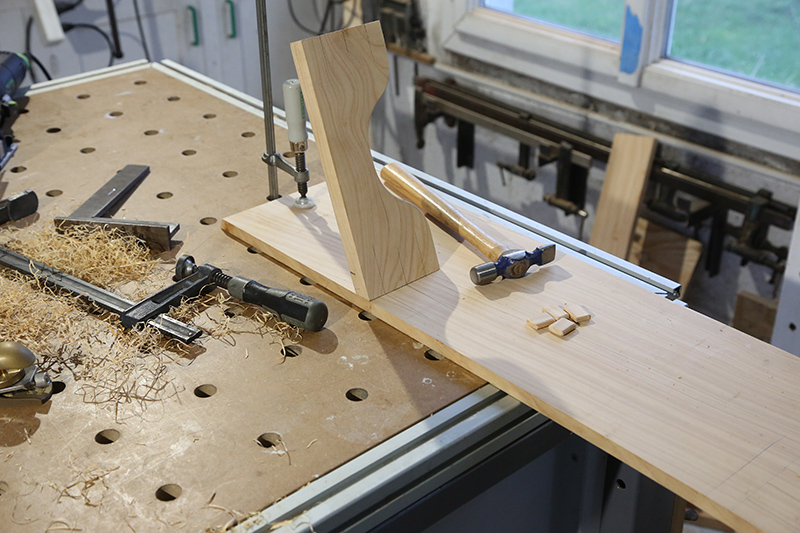

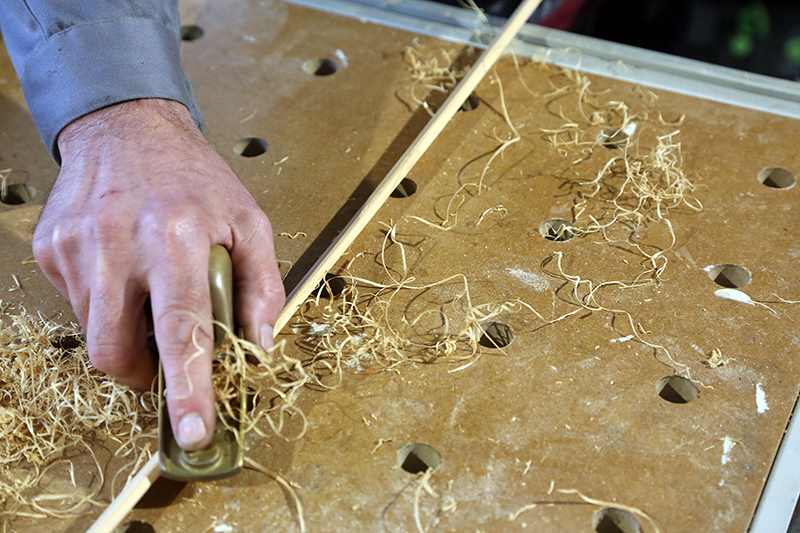

Comme à mon habitude, les Domino sont fabriqués dans des chutes de bois, ici je casse les arêtes au rabot.








Pour positionner la machine sur la partie courbe, j'ai fais tangenter la semelle avec la surface, puis inséré un foret au bon Ø pour la stabilisé.

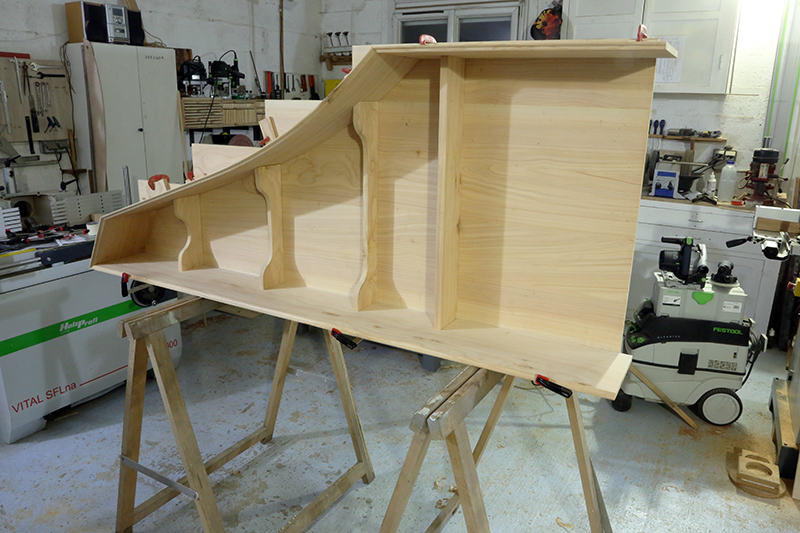

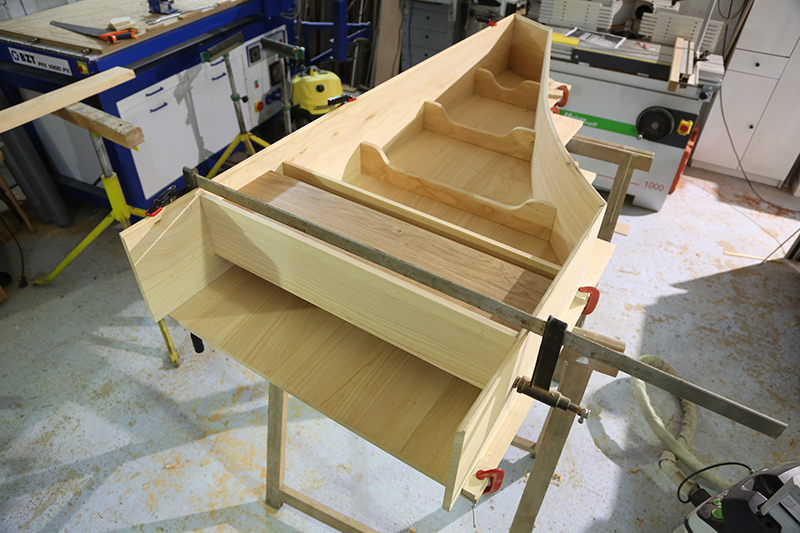

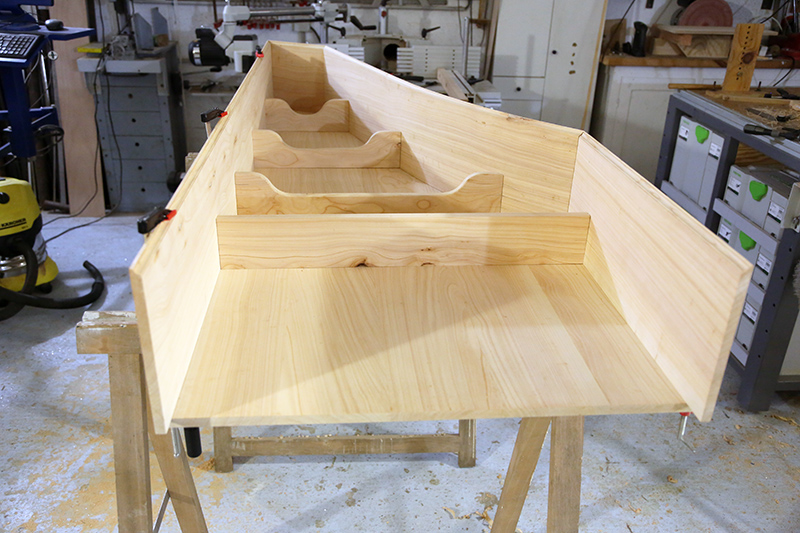

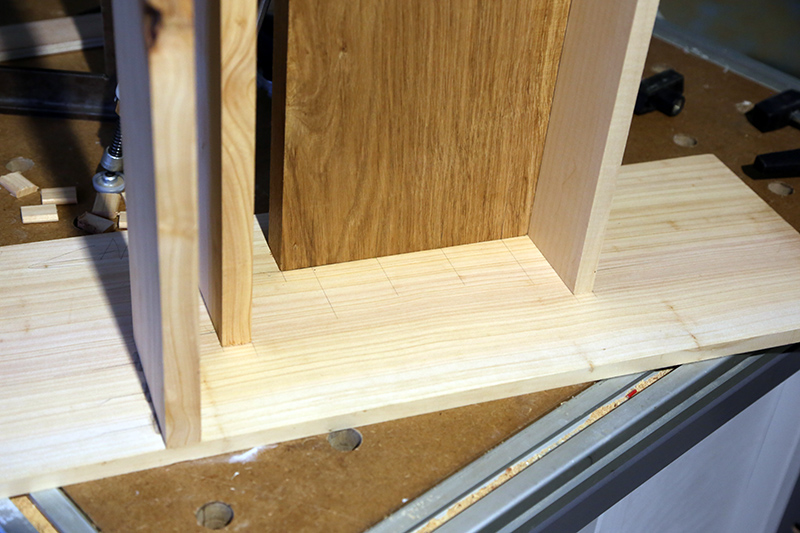

Tout s'assemble comme sur le plan!

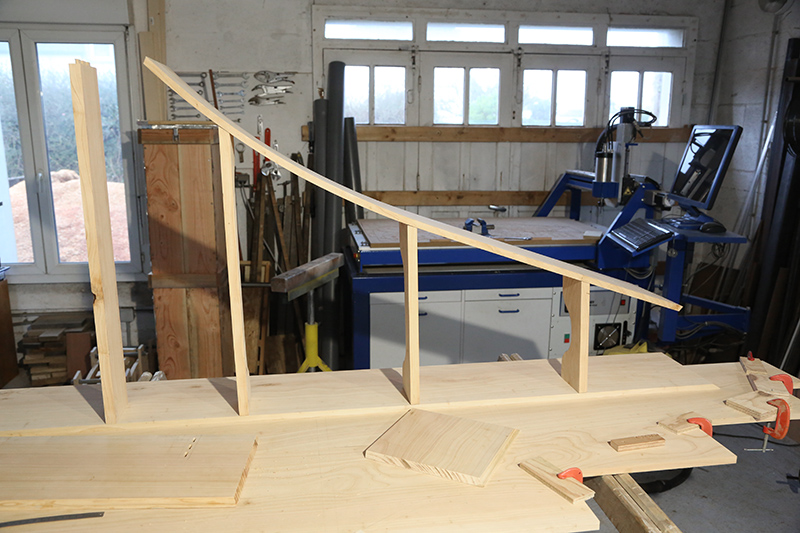

Ici les éclisses sont maintenues entre elles par du ruban adhésif.


A suivre...

[AlBournach]

Pour info, quel est le poids de la structure en l'état ? Tu ne crains pas le tour de reins ?

[diomedea]

Dans l'état je suis à 16kg, donc pas de quoi se casser le dos!

[diomedea]

Bonjour à tous,
Hier j'ai été faire une initiation à la dorure à la feuille d'or à l'Atelier de la Licorne du Guilvinec et j'y est appris de nombreuses choses!
Mon clavecin sera donc peint avec une peinture à la caséine puis vernis à la gomme laque. J'ai également appris ce que les anciens devaient utiliser pour charger les gravures, là ou moi j'ai utilisé du Sintofer, c'est un mélange de blanc de Meudon et de colle de peau de lapin, comme le gesso, mais sous forme de pâte.

Le sommier est la pièce de bois qui va recevoir les chevilles, elle doit donc être très solide. Il est généralement en chêne recouvert d'un plaquage d'épicéa pour donner l'illusion de la continuité de la table d’harmonie.
Je vais tiré le mien dans ce plateau de chêne.


Le sommier est positionné entre la barre de nom (coté clavier) et le contre sommier (coté table d'harmonie). L'espace laissé entre le sommier et le contre sommier s’appelle la fosse.





A suivre...

[jl-mando]

A suivre...

on suit

[reynald917]

Toujours aussi intéressant, et ça avance de ouf !

[redfish]

Comme d'habitude, c'est absolument passionnant en plus d'être très didactique. Merci pour ce topic.

[kerosen]

c'est juste génial comme projet ! :app:

et je ne peux que approuver l'usage des dominos, à chaque époque son art :wink:

[diomedea]

Bonjour à tous,
Petit retour sur le clavecin...

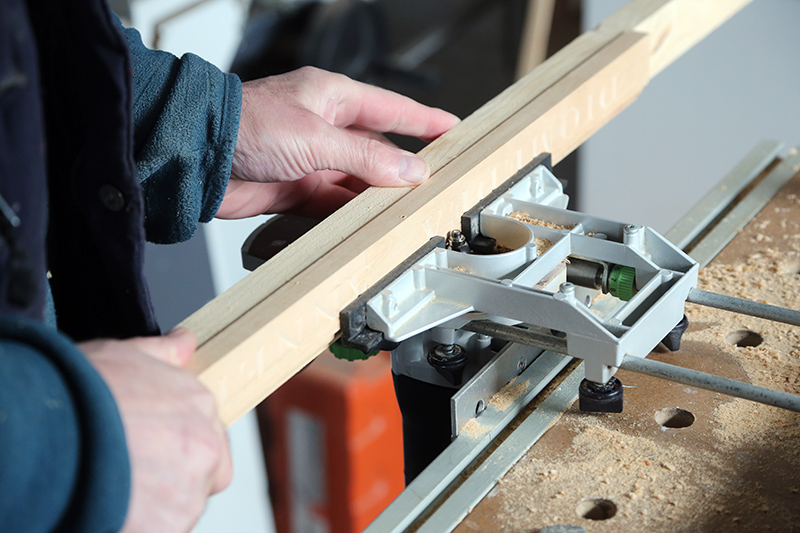

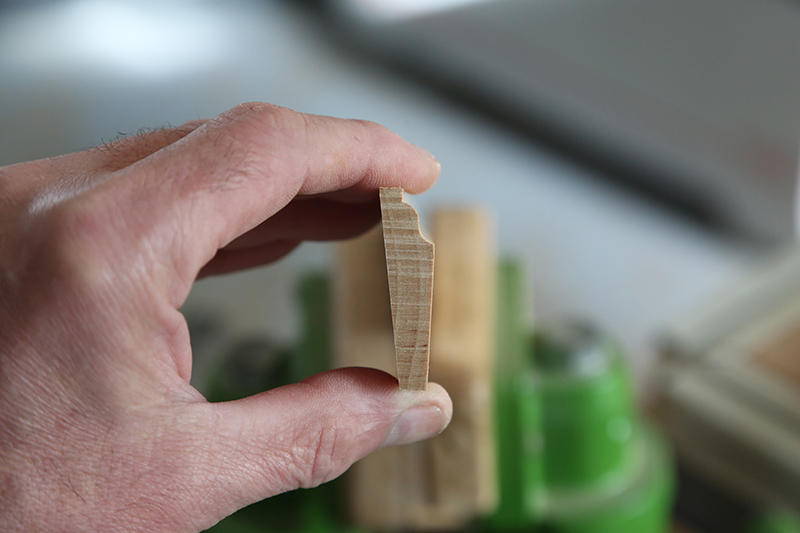

Après avoir gravé à la CNC la barre qui sera vissé en partie basse de la barre de nom pour fermer l'espace laissé entre elle et le clavier, j'ai poussé la moulure en utilisant l'affleureuse en stationnaire.
Cette barre est vissée sur un tasseau pour augmenter sa surface d’appui et ainsi la stabilité.


Après avoir terminé la moulure j'ai dégauchi avec un angle la face AR, celle qui viendra se plaquer sur la barre de nom.


La gravure à été réalisée à la CNC en utilisant la technique du "V-Engraved". https://www.youtube.com/watch?v=xEzQBJ-0WKI

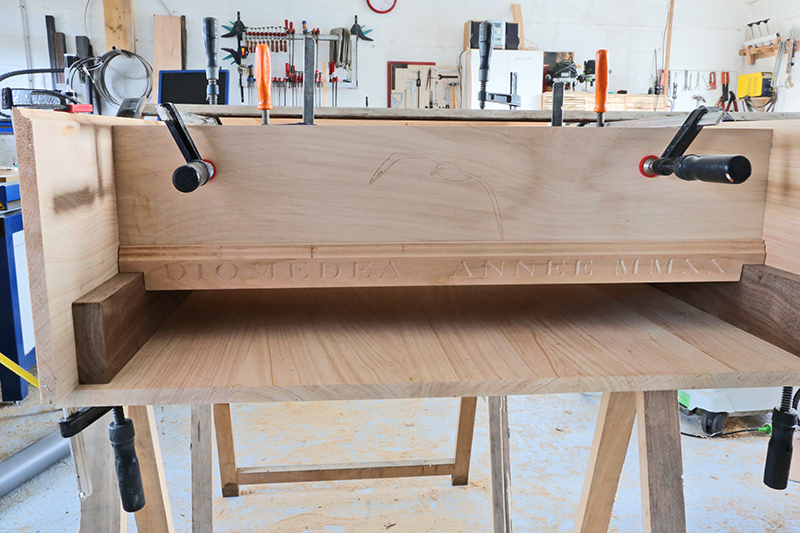

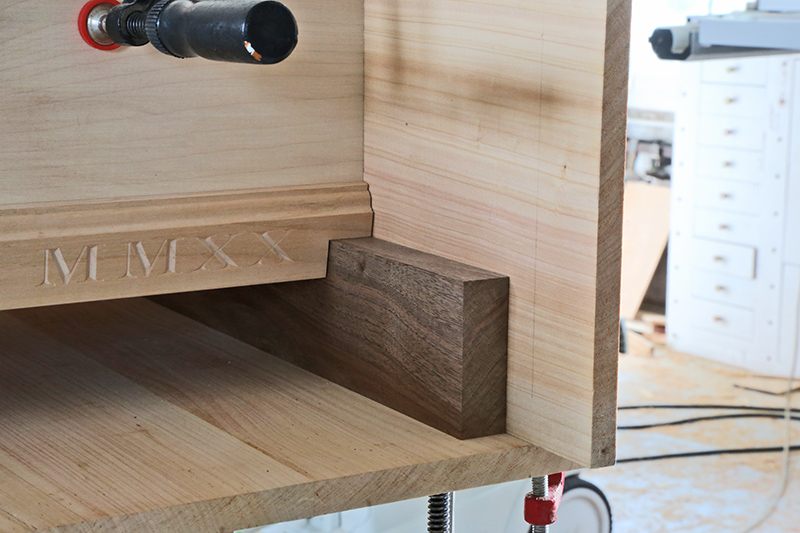

La plaque en position.

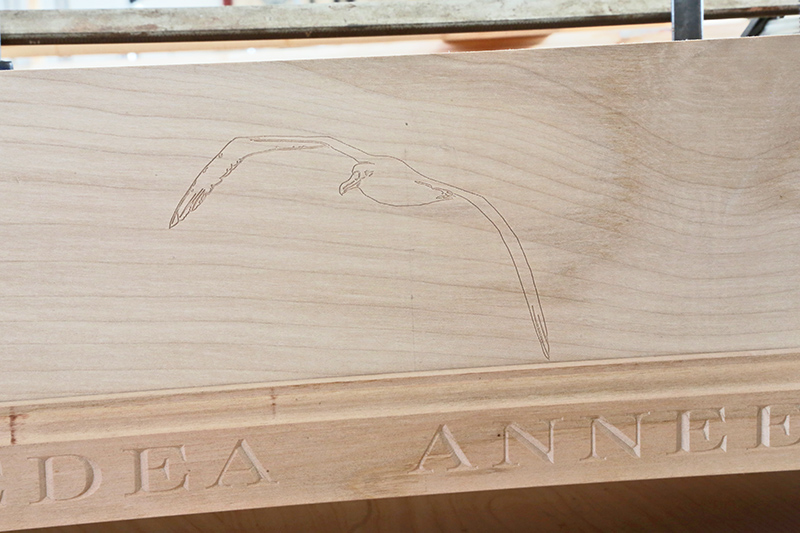

Un albatros est gravé sur la barre de nom, il sera par la suite doré à la feuille d'or.


Un des deux positionneurs du clavier en noyer. J'ai choisi un joli bois car il sera simplement vernis.
A noter que la barre de nom est en érable et la plaque à visser en merisier.

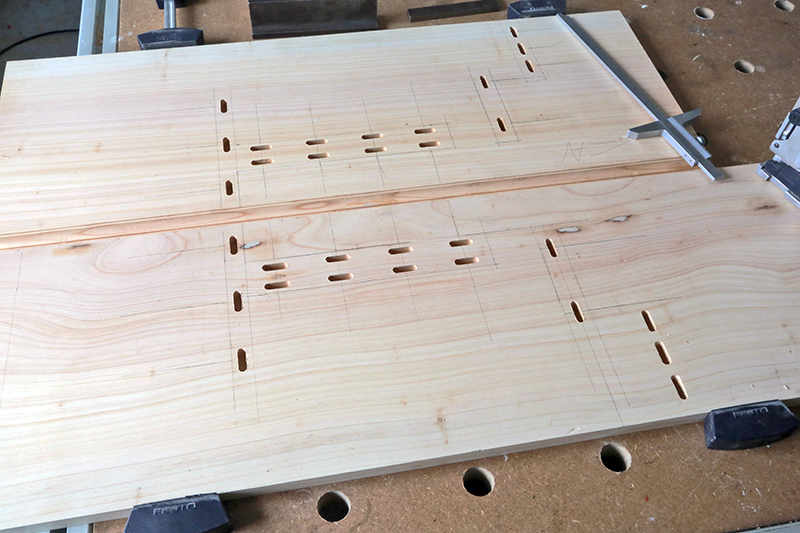

Les derniers fraisages des Domino avant de coller la caisse. Double rangés pour le sommier, c'est lui qui devra encaisser toute la tension des cordes de ce coté.





Demain de vais faire chauffer la colle!

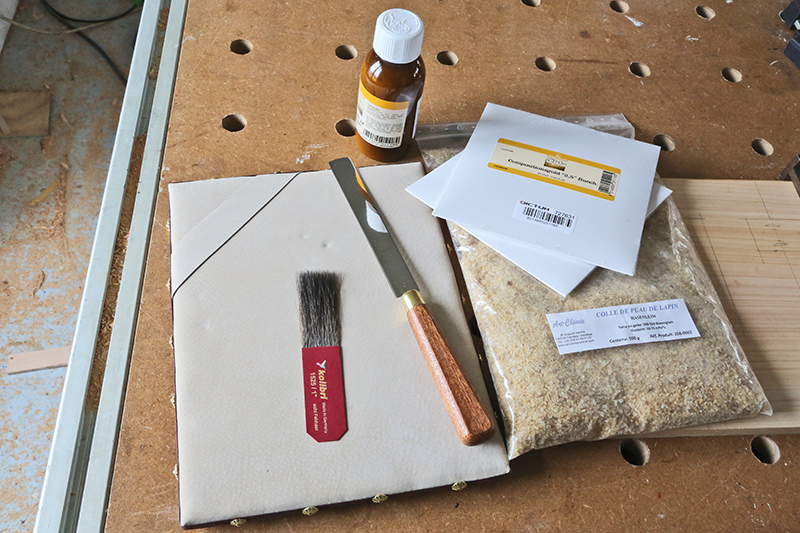

J'ai également reçu le nécessaire pour réaliser la dorure à la feuille. La colle de peau de lapin c'est pour préparer du gesso.


A suivre...

[diomedea]

Bonjour à tous,

Aujourd'hui je n'ai pas grand chose à commenter!

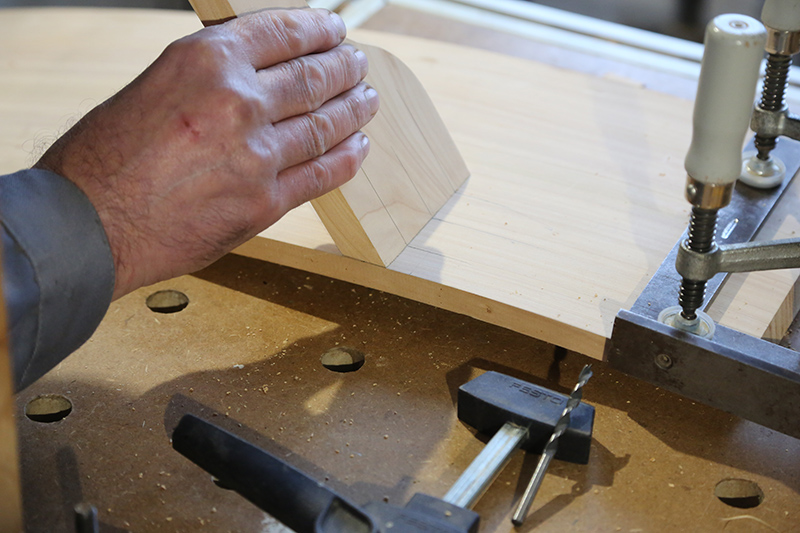

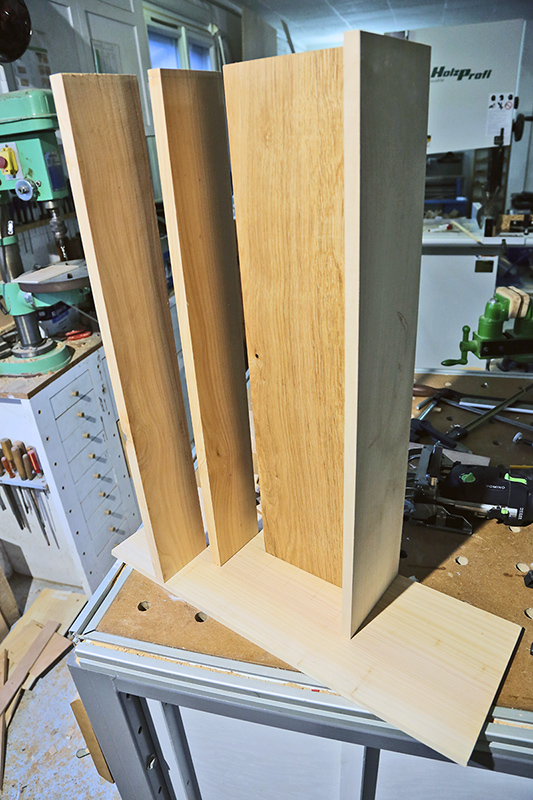

Chaque pièce a son équerre, ça permet de ne pas avoir à contrôler l'équerrage et ainsi que gagner du temps.


Le temps ouvert pour ce type de colle est assez court, il faut bien se préparer.


Voila pour le premier coté...


A suivre...

[reynald917]

C'est vraiment top !

Et quel atelier !!!

[Damas]

Ça faisait un petit moment que j'étais pas passé ici et ça à bien avancé ton histoire.
Et toujours autant de plaisir à suivre tes projets

[diomedea]

Bonjour à tous,

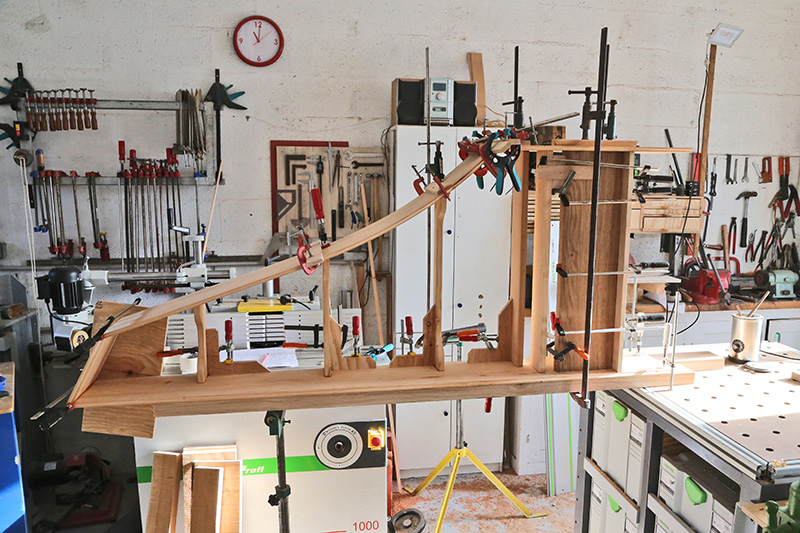

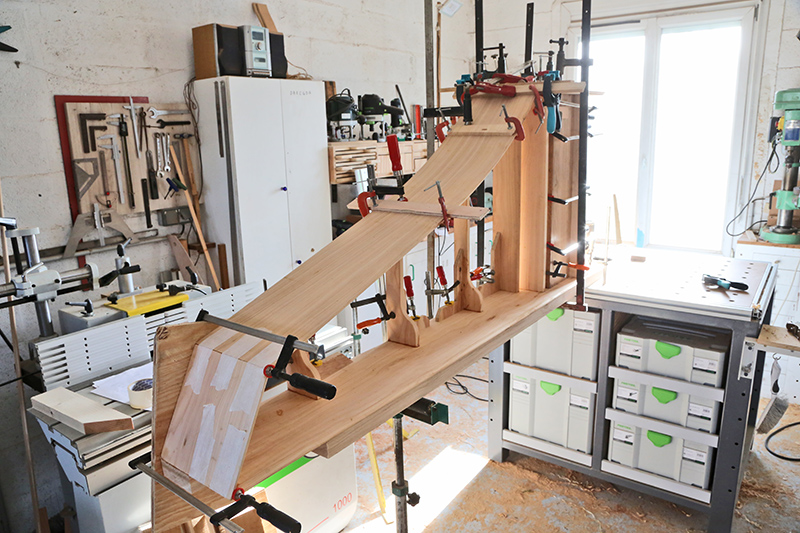

Voila, c'est collé!
Un petite dernière avant de passer aux collages...


Il faut bien calculer son coup!


Tout c'est bien passé

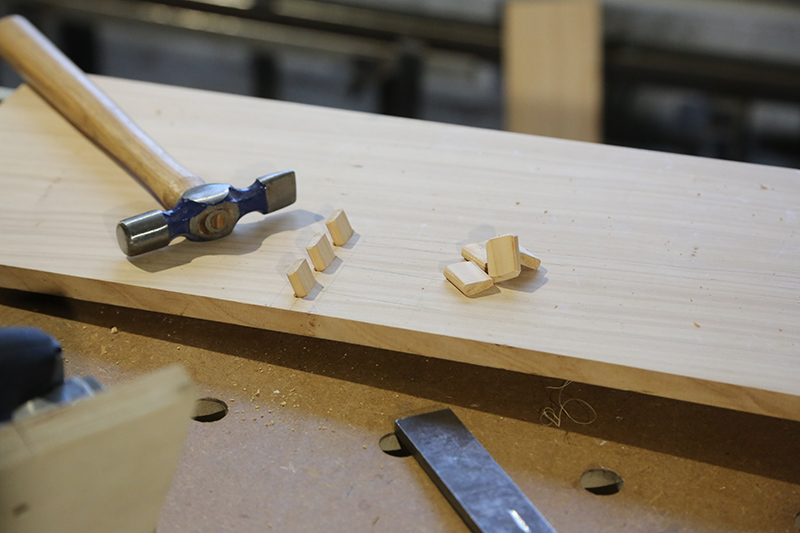

Les coupes d'onglets seront renforcées par le suite par le pose de coins, un peu à la manière d'une caisse de viole.

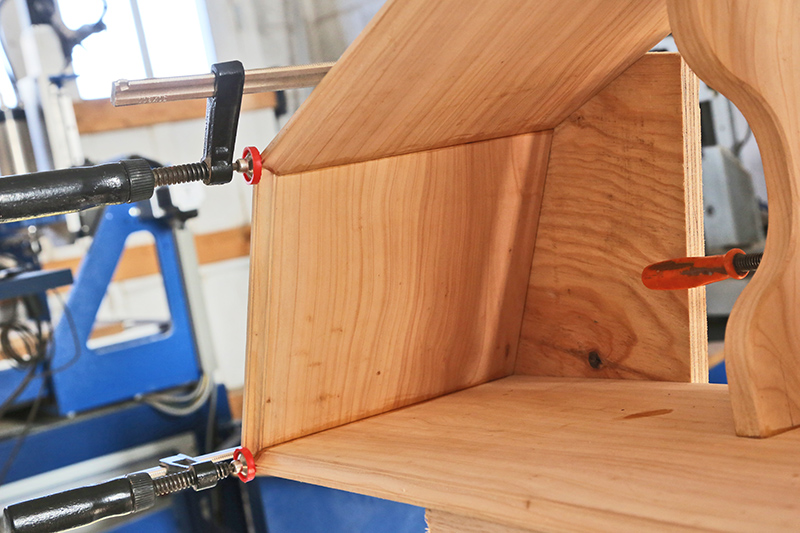

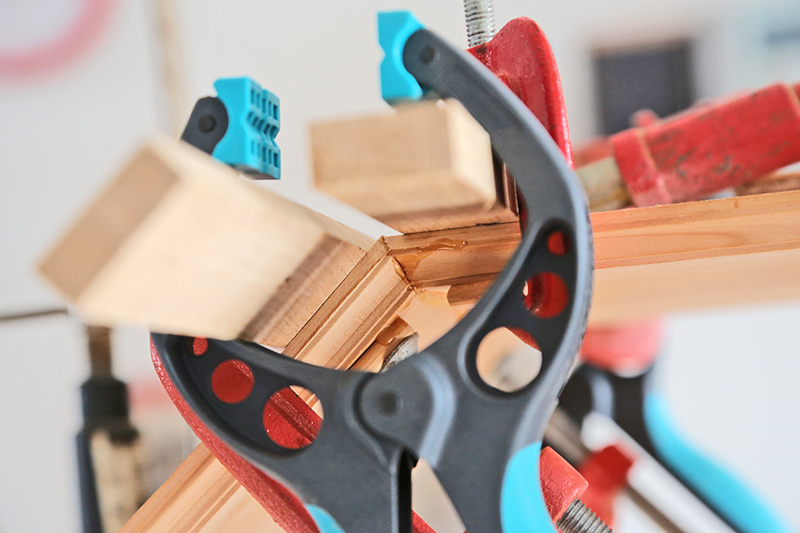

Pas facile à serrer!

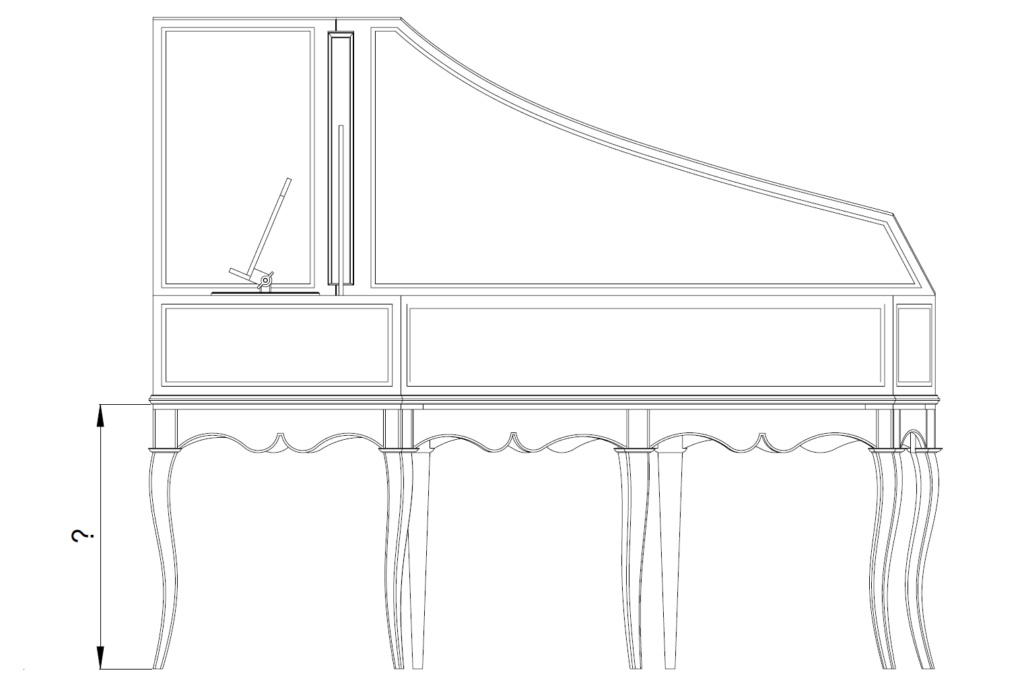

Sinon, je me rends compte que mon clavecin n'est pas très haut, mon clavier n'est qu'à 685mm du sol... Je n'est rien trouvé sur la hauteur idéale, j'imagine quelque que chose comme la hauteur d'une table, soit ±750mm


Si vous avez des infos la dessus, je suis preneur!

[caribou]

75cm avant le clavier ça va faire haut. Le plus simple ne serait-il pas de se référer à la hauteur d'un clavier de piano (75cm de hauteur pour le dessus des touches) ?
