Hybrid - Enceinte à tout faire

[Mickaël]

C'est du parquet ...

Ça va. Au pire, tu lui fais un barrage Friederich par dessous pour renforcer, et améliorer le son

[nicobass]

Au fait, j'ai flashé sur cette fraise :


Toutes les nuits je rêve que je fabrique des guitares et des basses avec des énormes "1/4 de rond-ovale".
Bon, j'en rajoute un peu :wink: ...mais pas tant que ça.

[Dagda]

Ah bah je vais m'en resservir pour faire le profil du bord de l'enceinte !
Ça va tu tiendras le coup où il faut que je floute les prochaines photos ?

[Dagda]

Hoplà !



Aujourd'hui, c'était affleureuse pour égaliser les planches latérales par rapport à la caisse.




Va s'en suivre une grosse session de ponçage puis, le plus sportif, faire le profil des côtés ...

Là, je pars sur un autre petit chantier, donc elles vont rester dans un coin quelques jours

[Dagda]

Petit travail du jour.
Découpe du CP de peuplier pour faire les planches de fermeture visible et découpe du valchromat pour le volume clos du coaxial.
Quelques trous ronds.




Demain, je fais les trous pour les Fusions et les évents.

D.

[Dagda]

Aujourd'hui, des gros trous ... scie sauteuse et gabarit réglable pour le coup d'affleureuse final !



Donc, pour la méthode.
Là, on monte les HP...


On ferme hermétiquement le volume du coaxial (monté en clos donc)...


Ensuite on ferme le gros volume BR du 12" avec une planche coupé en dessous pour faire le début de l'évent ...


Ensuite on ferme complètement la partie haute avec la planche haute qui possède également un trou pour finir l'évent ...


Et on fini avec la planche du bas qui reçoit l'ampli ...

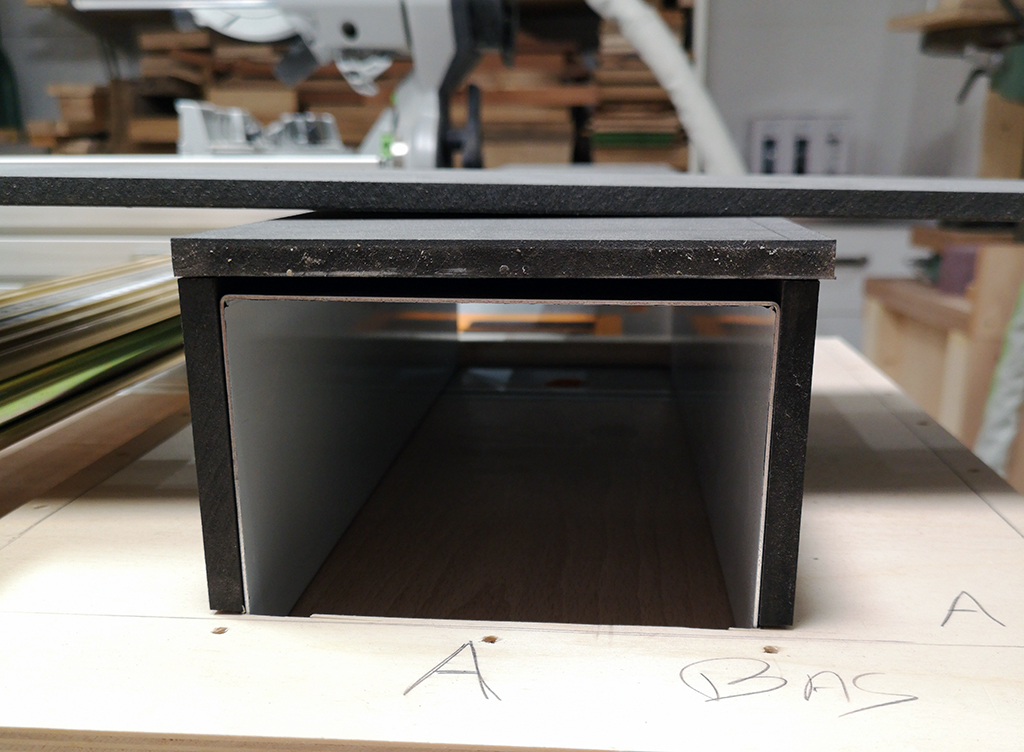

L'ampli doit être dans un volume à part, donc j'avais fait faire deux bouts de tôle d'alu pliée mais comme ça va être un peu fin, je double avec du Valchormat (les chutes).


Et les chutes sont pas mal du tout en largeur !


... à suivre ...

[stephane isiar]

j’atterris , mais donc elle ne seront pas avec ce concept a évent pvc , comme celles que tu faisait au début pour ton pote ,

[Dagda]

Nop, c'était l'idée initiale mais finalement ça n'est pas génial.
Déjà la mise au point de deux évents c'est chiant ... c'est finalement un peu plus simple avec un seul, même si à mettre au point avec un rectangle c'est pas forcement le plus simple non plus ...

Par contre, pourquoi "pour mon pote" ?

[super_taz]

ah bon, t'en fais pas pour les potes :siffle:?

[stephane isiar]

il m'a semblé en remontant le topic que c'etait pas les memes au début, et quelles était pour pour un pote sur un autre forum , ,,, mais j'ai du me perdre

[Dagda]

Donc, petit collage ... j'ai un peu foiré mon plantage de clous :siffle:
(c'est pas grave, ça ne se verra pas).


Et renforcement de la plaque qui fermera le logement clos du coaxial.


Pendant que ça séchait, j'ai attaqué le ponçage ... grain 150


Une photo de famille


Et donc, le morceau d'alu qui ira dedans.


Et comme il me restait des chutes, j'ai bazardé un bout sur le verso de la planche de fermeture


A l'intérieur, ça donnera ça.

[fidler]

Impressionnant, beau travail bien propre, j'ai hâte de les voir finies... Et de les entendre

[TMF]

L'usine à gaz !!!
Y'a t-il une marge de réglage des évents ?

[Dagda]

Impressionnant, beau travail bien propre, j'ai hâte de les voir finies... Et de les entendre

Pour ça, faudra passer à la maison

Y'a t-il une marge de réglage des évents ?

Oui, un bout de planche pour l'allonger, un coup de scie pour le réduire.

[gaffophone]

Impressionnant, beau travail bien propre, j'ai hâte de les voir finies... Et de les entendre

Pour ça, faudra passer à la maison

Pourquoi ?
Tu ne les emportes pas au prochain sacrifice ?

[Dagda]

S'il est à la maison.... Si

[Dagda]

Dans les finitions, il y a à faire deux tout petits trous pour intégrer deux petits morceaux de plexi afin d'avoir une liaison avec l'intérieur de l'enceinte pour la cellule IR et la LED d'état de la platine Fusion.

J'ai donc fait un petit gabarit en impression 3D pour faire les trous comme il faut.


Il se cale depuis le bas de l'enceinte pour mettre les deux petits inserts plexi.


Il va falloir que j'ajuste l'épaisseur de la parois par l'intérieur puisque les deux inserts font 25mm.


Mais, j'ai préféré faire un petit essai sur une chute avant histoire de ...




Mais pour que ce soit encore plus discret, je vais les insérer à fleur du bois.


Bientôt la suite

D.

[TMF]

Nan ?! :sm:
T’as rien pour pointer ?

[Dagda]

Si, mais c'est moins fun

[TMF]

Ah j'ai bité !
La platine reste. C'est orange quand même
