Viole de gambe ténor.

[benoit suaudeau]

Bon ben y plus qu'a refendre. Merci

[Jaha]

C'est toujours un plaisir a suivre tes sujets

[Mickaël]

Non le set était à plat, mais je sais qu'un luthier (pro) est parti avec et semblait aussi sautillant qu'un gamin devant un magasin de bonbons

Il devait en avoir plusieurs car je lui en ai acheté un il y a presque un an et je ne suis pas venu sur place.

Sur ton moule, il est écrit "viole tenor n°1"
Tu prévois déjà un n°2??? :siffle:

[diomedea]

Pourquoi pas!

[diomedea]

Bonjour à tous,
Quelques avancés sur mon ténor...
Pour les coins et les tasseaux j'ai utilisé du cyprès. Comme pour les autres violes, ils sont collés au moule avec de la colle d'os.


La mise à l'épaisseur des éclisses et du fond ont été fait à la CNC en "manuel". Je n'ai pas voulu utiliser la raboteuse, car je ne savais pas comment le noyer allait se comporter.
Pour l'érable ou le cyprès je pouvais me le permettre, car en cas d’échec, j'en avais suffisamment pour recommencer!


Le fond est ramené à 2,5mm.


Les éclisses elles, font 1,5mm.

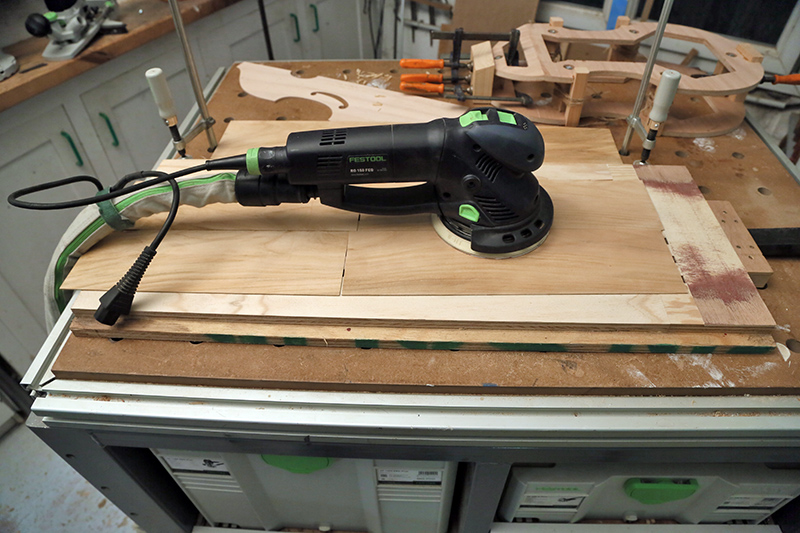

Ma fraise à laissé quelques traces de brûlures que j'ai enlevées par ponçage. J'ai à nouveau utilisé ma table à dépression pour maintenir les plaques.





Et puis j'ai reçu ceci de la part d'un membre de MB!

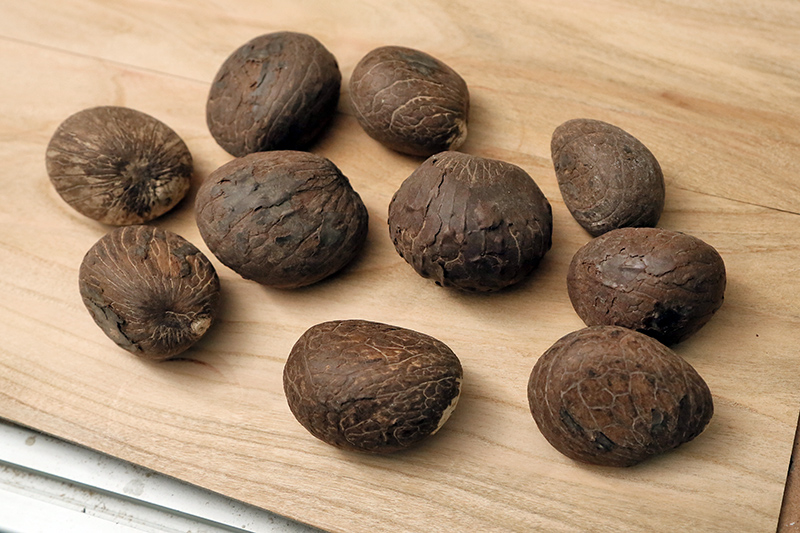

Se sont des noix de Tagua, de l'ivoire végétal.


En grattant l'écorce apparait l'ivoire végétal blanc et très dure.


A suivre...

[David1234]

A quoi serviront ces noix?
Bien la mise en épaisseur. Au rabot manuel c'est trop long? trop difficile?

[diomedea]

Bonjour à tous,

A quoi serviront ces noix?

Je pense en faire des incrustations...

Bien la mise en épaisseur. Au rabot manuel c'est trop long? trop difficile?

Sans doute les deux! Et puis de ne suis pas équipé pour le faire à la main...
Mais bientôt une calibreuse devrait rejoindre l'atelier, j'ai de mandé un devis pour celle ci.


Puisque je suis là, voici mon prochain projet.


J'ai eu le malheur de la montrer à ma fille... J'avoue qu'avec sa forme de viole, je la trouve superbe!

Bon dimanche,
JPaul

[Dagda]

Whooooo un violoncelle Batman !!!

[caribou]

Bien la mise en épaisseur. Au rabot manuel c'est trop long? trop difficile?

Sans doute les deux! Et puis de ne suis pas équipé pour le faire à la main...

Tu n'as pas de rabot ?

Elle est à double rouleau la calibreuse que tu vise ? on ne dirait pas.
Parce qu'à simple rouleau, franchement, il vaut mieux se la fabriquer. Si c'est pour mettre plusieurs milliers d'€, il vaut mieux qu'elle soit à double rouleau, là l'investissement vaut le coup.

[diomedea]

Whooooo un violoncelle Batman !!!

Oui! celle la est en carbone, mais rien n'empêche de la fabriquer en bois.
Je la verrais bien avec la tête de Batman à la place de la volute...

Bien la mise en épaisseur. Au rabot manuel c'est trop long? trop difficile?

Sans doute les deux! Et puis de ne suis pas équipé pour le faire à la main...

Tu n'as pas de rabot ?

Elle est à double rouleau la calibreuse que tu vise ? on ne dirait pas.
Parce qu'à simple rouleau, franchement, il vaut mieux se la fabriquer. Si c'est pour mettre plusieurs milliers d'€, il vaut mieux qu'elle soit à double rouleau, là l'investissement vaut le coup.

C'est bien une double cylindre.


le premier avec un gros grain pour l’ébauche, et le second avec un grain fin pour la finition. ça doit effectivement être assez pointu à fabriquer, notamment au niveau du réglage fin de la hauteur des cylindres l'un par apport à l'autre.
Elle fait 630mm de largeur.

[Jaha]

Tu as vraiment un atelier de dingue, c'est la caverne d'Alibaba
J'ai hâte de voir ce que tu vas faire avec ces noix

[diomedea]

Bonjour à tous,
Ça y est, j'ai enfin réussi à reprendre la fabrication de ma viole!

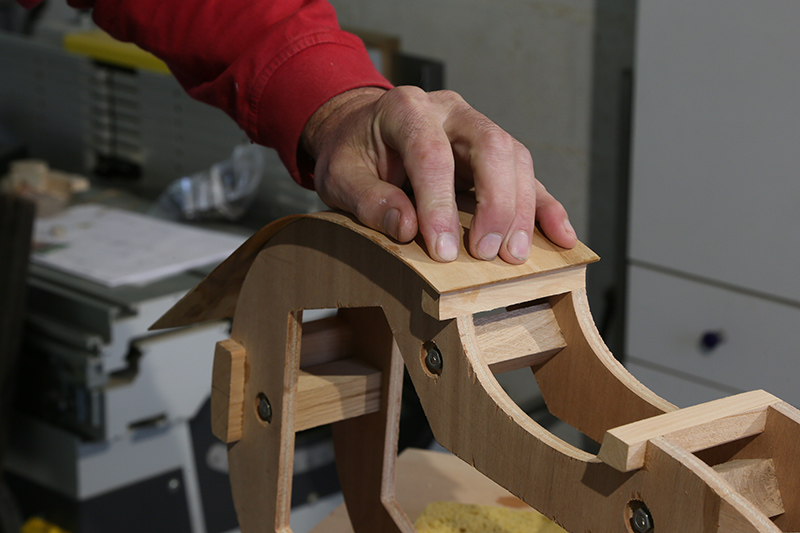

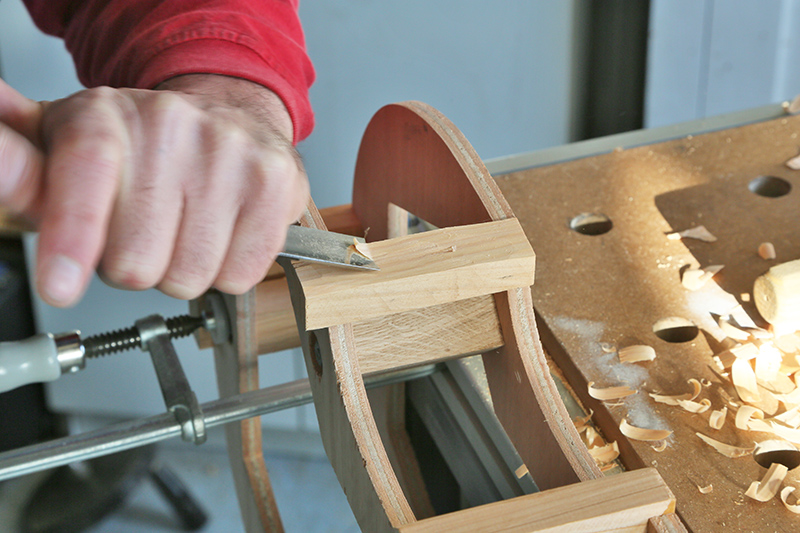

J'ai donc pu terminer la mise en forme des coins et des tasseaux sur le moule.


Avec des outils parfaitement affutés c'est assez rapide!

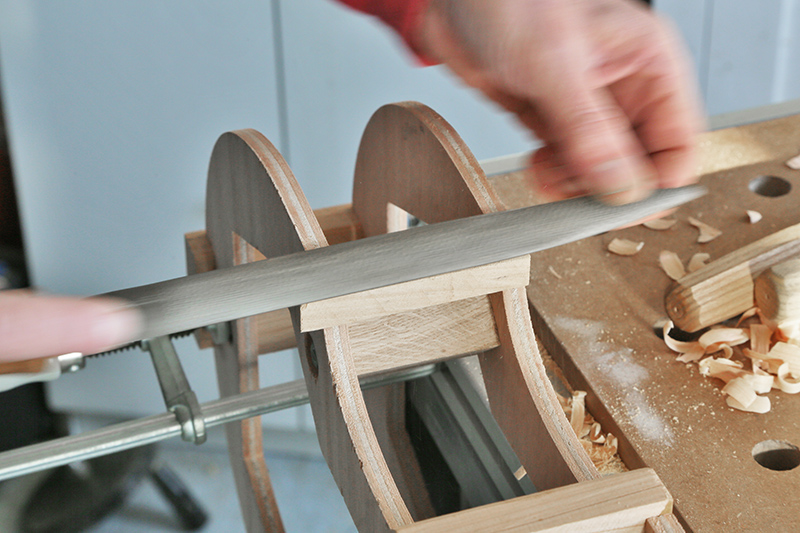

Je termine la première face à la râpe...


... Puis je trace l'arrête bien d’équerre avant d'attaquer l'autre face. Ça m'a permis de constater que les contours du gabarits sur les deux bouts des coins correspondent parfaitement!

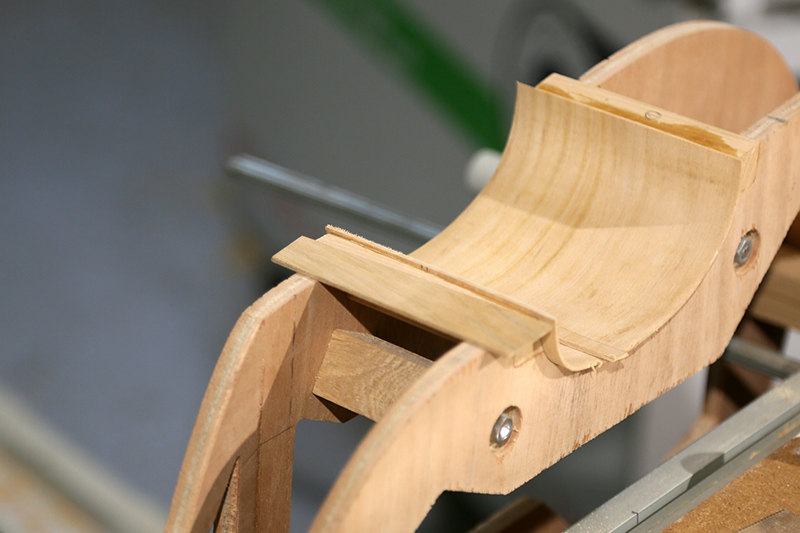

Les contres formes des CC.

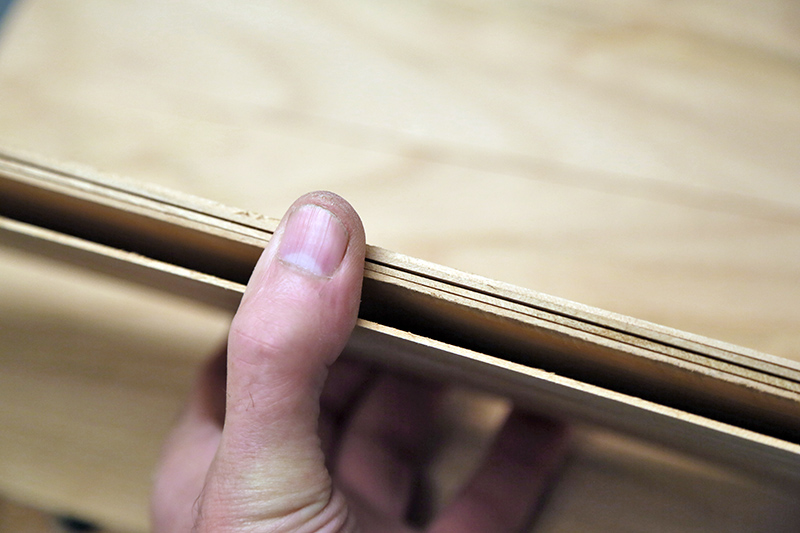

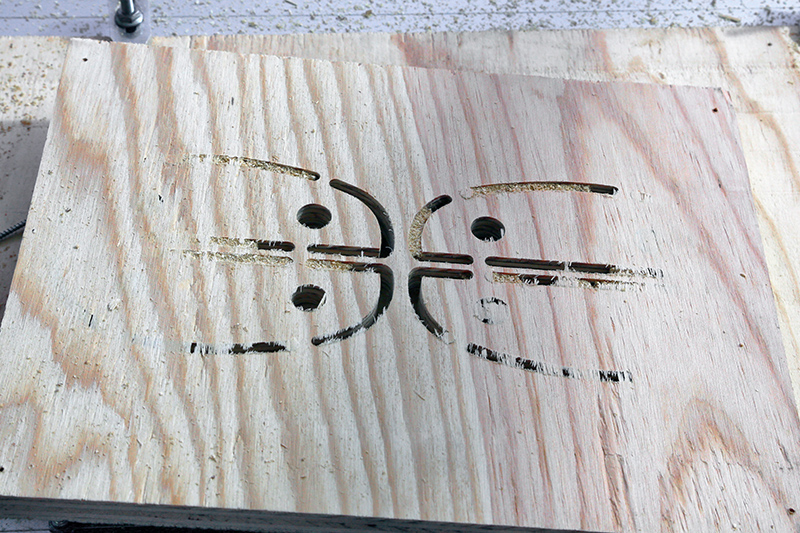

Voici un défaut qui arrive assez souvent, malgré le fait que je fasse la dernière passe plus basse que l'épaisseur théorique du CP.

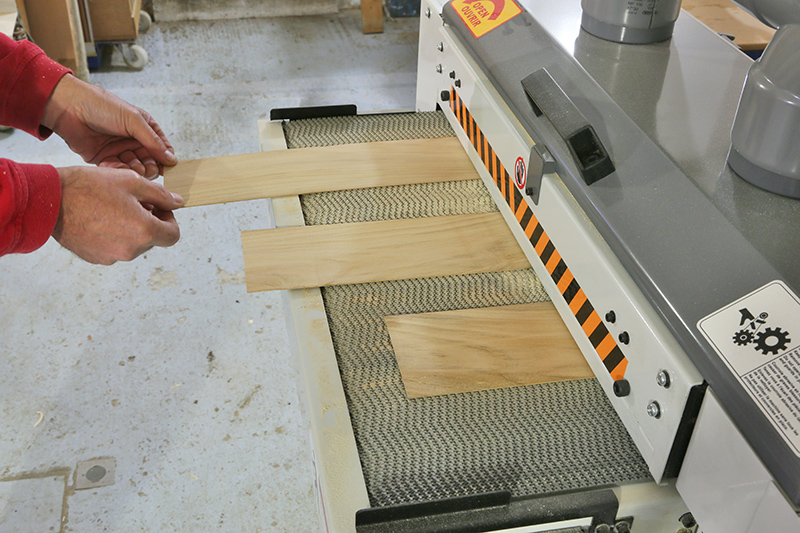

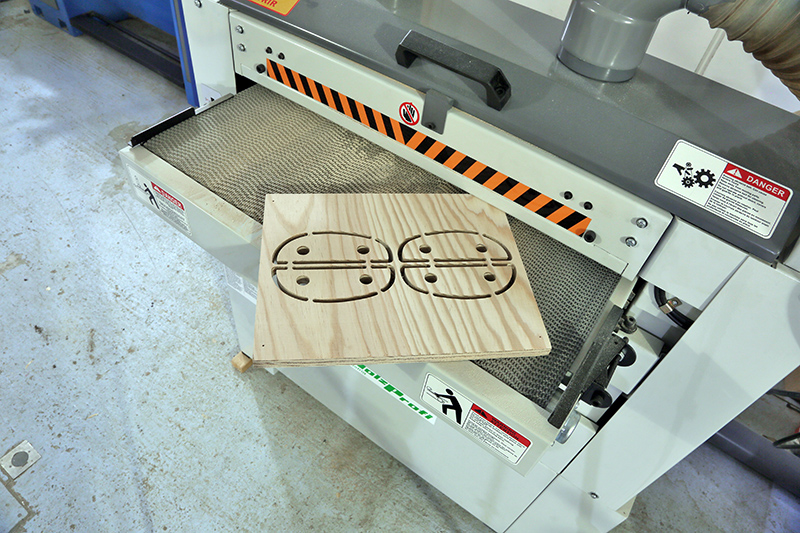

Avec la calibreuse ce n'est plus un problème! Quelques passages sous les cylindres et le tour est joué!


Et puisque j'y étais, par acquit de conscience j'y ai passé les éclisses, mais ce n'était pas nécessaire...


A suivre...

[Dagda]

Avec la calibreuse ce n'est plus un problème! Quelques passages sous les cylindres et le tour est joué!

Tout ça pour montrer son nouveau jouet ... je soupçonne le monsieur d'avoir fait exprès de ne pas avoir usiné jusqu'au bout ...

[diomedea]

Tssss... Jaloux! :prr:

[diomedea]

Bonjour à tous,
La suite.

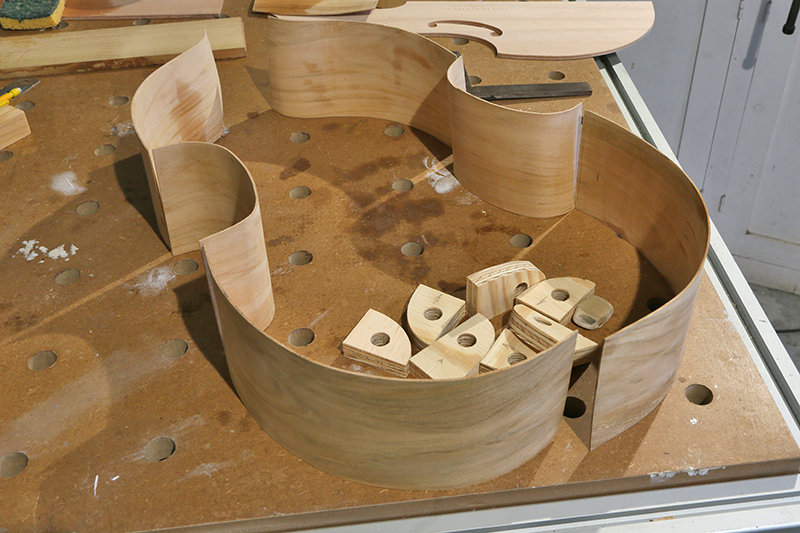

Après l'érable, le cyprès, place au noyer. Bien que très différente de celle du cyprès, le noyer dégage également une odeur agréable.

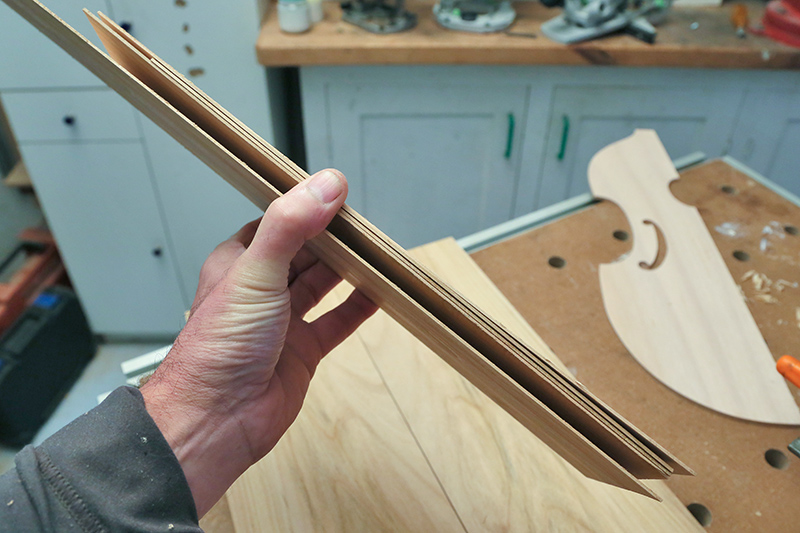

Cette fois les éclisses ont une épaisseur 1,5mm pour 90mm de hauteur.








Voila pour les éclisses.

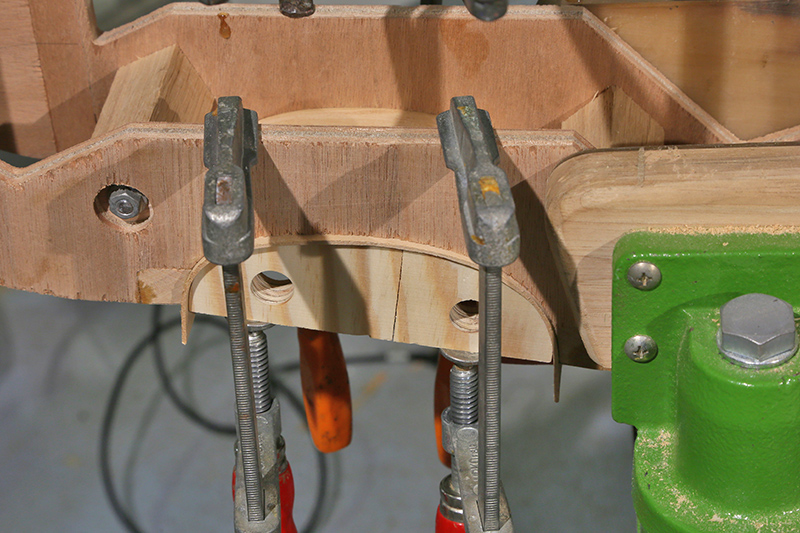

Les CC sont parfaitement plaqués avec les contres formes.

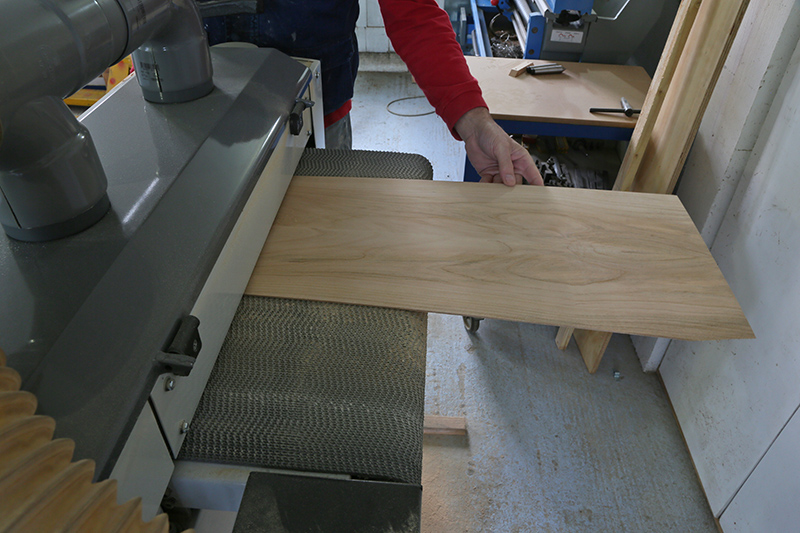

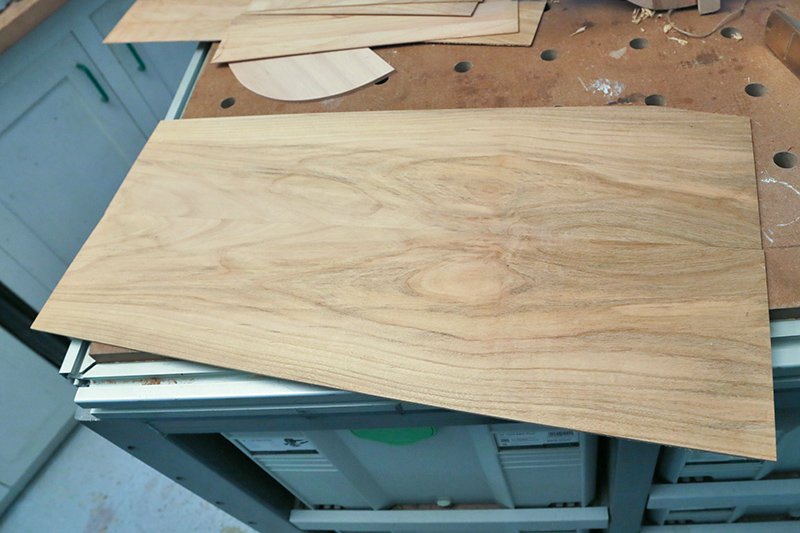

En attendant le séchage j'ai calibré le fond à 2,5mm


Et hop! nickel!


Les deux parties du fond ont été collés de la même manière que sur les deux précédentes avec de la Titebond Original (Colle aliphatique)

A suivre...

[Damas]

Trop facile tout ça

[diomedea]

Bonjour à tous,

Trop facile tout ça

:wink:

Voici comment je fais mes assemblages à 45°...

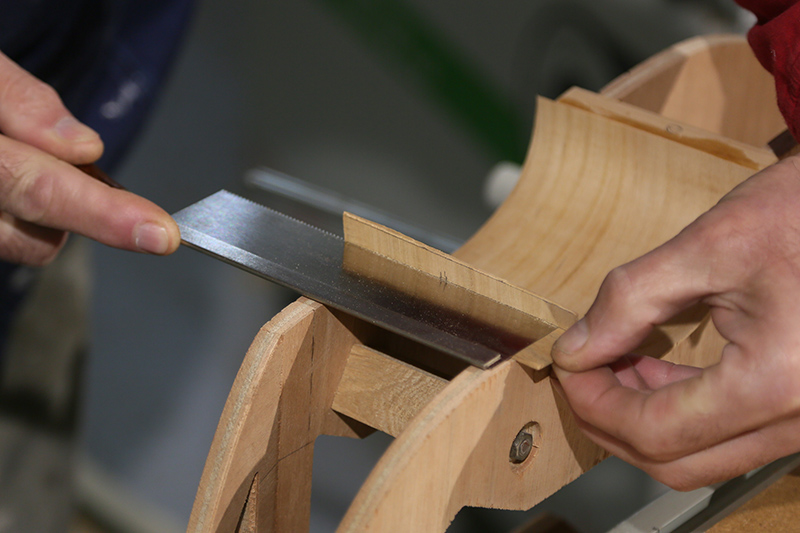

Je commence par scier les éclisses des CC à 1,5mm des coins, soit l'équivalent de leurs épaisseurs.


Pour ça j'utilise un chute de la bonne épaisseur pour guider ma scie à dos.

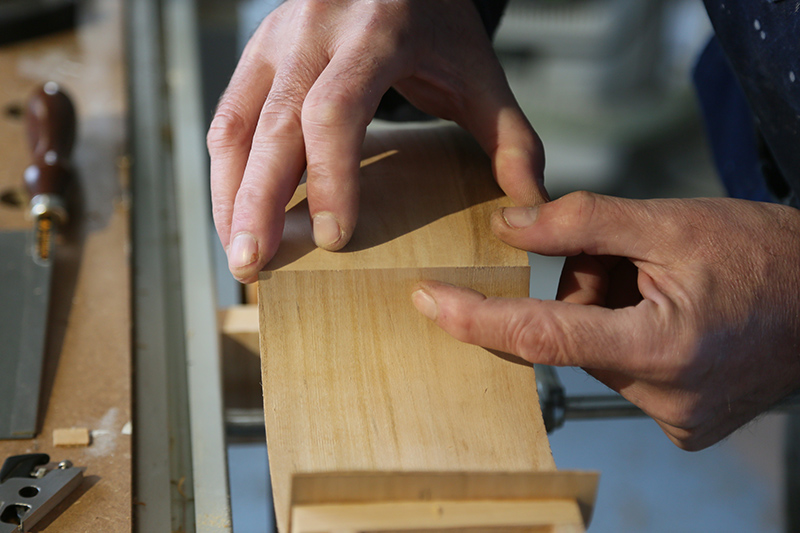

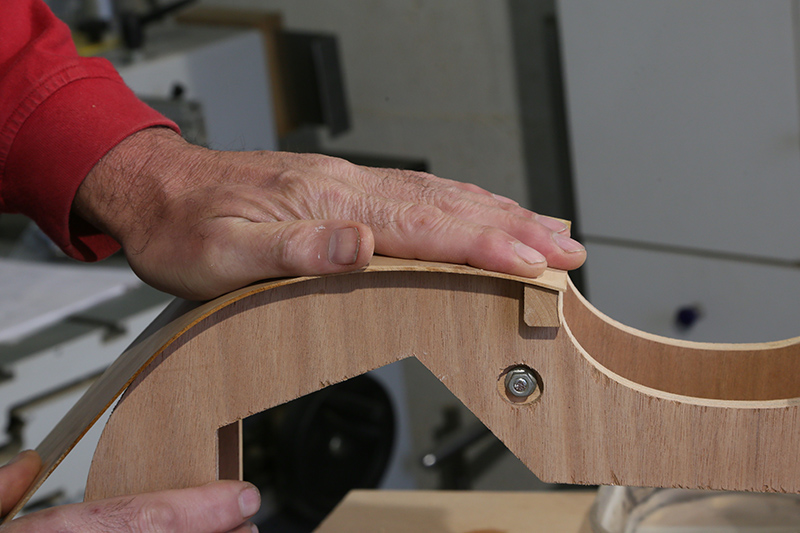

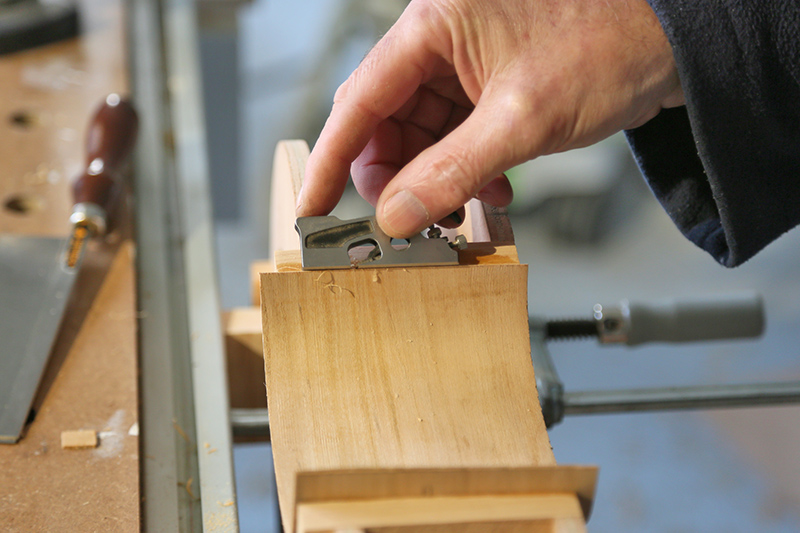

Puis à l'aide du guillaume miniature Véritas, je rabote jusqu'à avoir une surface inclinée qui part du haut de l'éclisse à la jointure avec le coin.

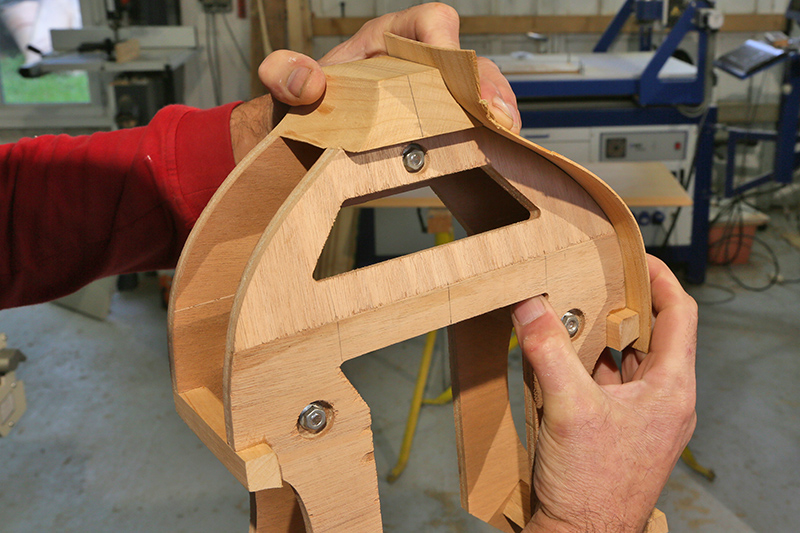

L'ajustage se fait avec la seconde pièce par tâtonnement, en modifiant l'angle au besoin pour qu'il s'applique parfaitement au premier.


Voila, finalement c'est rapide et précis!


A suivre...

[Dagda]

Voilà !

[David1234]

salut, et l'étape du racloir dans tout ça? on dit que le ponçage effiloche le bois.
j'aime bien les petits rabots .

[lusa]

Superbe.
Ça a l'air tellement simple quand on te voit faire...
