fabrication d'un clavecin.

[benoit suaudeau]

Oui c'est joli, personnellement je suis en train de détourner mes ressources bricolage pour faire des masques anti projection, donc hors sujet.

[caribou]

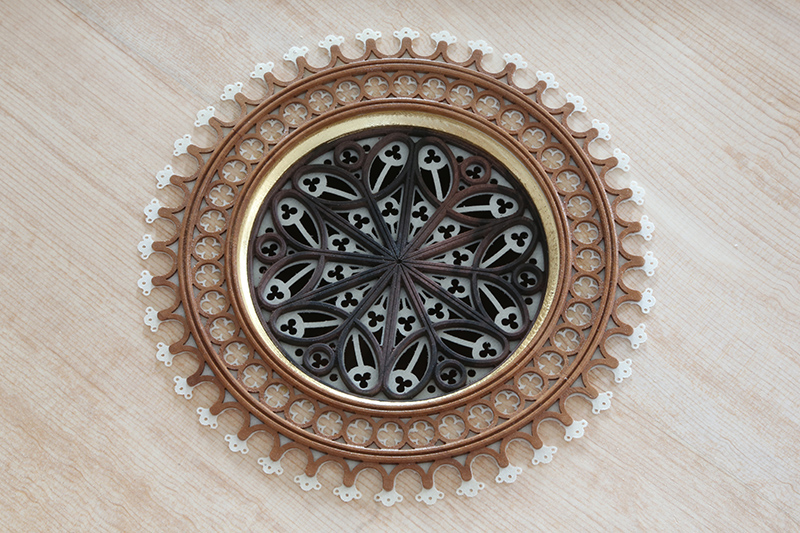

Elle est vraiment belle cette rosace, et l'ébène des Philippines s'y marie à merveille.

PS : J'ai vu qui tu sais et lui ai dit que tu lui avais envoyé un mail sans réponse, elle ne l'avait tout simplement pas vu (ou alors il n'est pas arrivé)

[Pedro]

Tu fais agence matrimoniale, aussi ?

[caribou]

En ces temps difficiles, il faut diversifier ses activités.

[Pedro]

Putain, c'est dur, la lutherie...

[diomedea]

Bonjour à tous,
Mais qu'ils sont cons!

Elle est vraiment belle cette rosace, et l'ébène des Philippines s'y marie à merveille.
PS : J'ai vu qui tu sais et lui ai dit que tu lui avais envoyé un mail sans réponse, elle ne l'avait tout simplement pas vu (ou alors il n'est pas arrivé)

C'est bon, elle a retrouvée mon mail dans ses spams!

La suite...
Les sillets et chevalets des jeux de 4 et 8 pieds sont découpés à la CNC.
Les 8 pieds passent limites et en biais! Le chevalet fait 1320mm.


Les 4 pieds.


Leurs profils est un triangle irrégulier tronqué au sommet. Je trace le sommet au crayon en trusquinant avec les doigts.

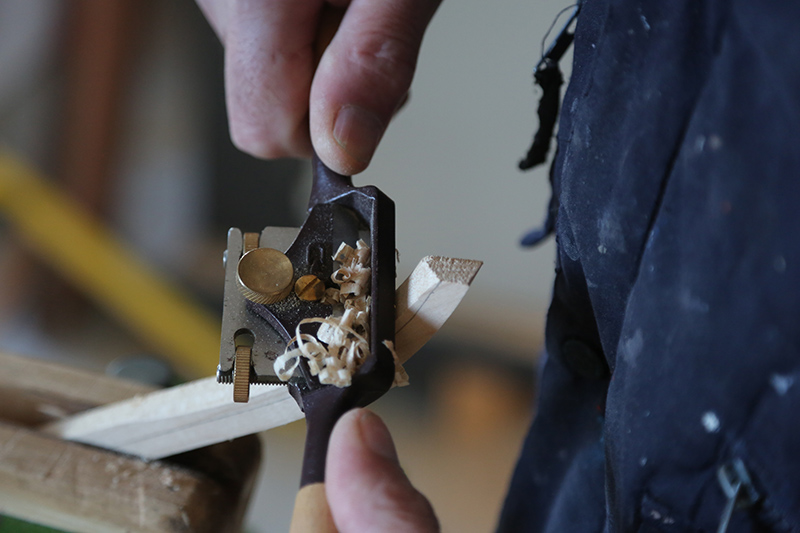

La mise en forme est effectué au rabot, et au wastringue à semelle courbe pour les formes rentrantes.


La finition au racloir.


Il sera maintenu en position par quelques pointes, la pression des cordes le plaquera contre la table.











Et déjà la suite s’annonce...


A suivre...

[reynald917]

Toujours aussi propre ton travail !

[Mickaël]

Ce n'est pas le même boulot que pour tailler un sillet de guitare! Bien que je ne commente pas beaucoup, je suis admiratif de ce que tu fais! C'est beau, et super bien illustré!

[Alexlyvity]

Diomedea, #passionrosaces

Sinon c'est vraiment chouette, comme d'hab' on serait presque tenté de dire .

[Damas]

Psychédélique cette rosace.

[yolande]

Sinon c'est vraiment chouette, comme d'hab' on serait presque tenté de dire .

C'est parce qu'il ne nous montre que ce qui a bien fonctionné!!!!! :cnul:

Nan, c'est un malade!!!!

[diomedea]

Bonjour à tous,

Diomedea, #passionrosaces

C'est parce qu'il ne nous montre que ce qui a bien fonctionné!!!!!

C'est même pas vrai!!!!

J’appréhendais un peu la mise en forme des chevalets et des sillets, mais finalement ça se fait bien.


A ce stade je les ai positionner avec précision avant de tracer leurs emplacements au crayon.


J'ai ensuite percé au centre des tracés des pourtours une série de petits trous qui matérialisent les emplacements des pointes.


J'en ai mis une petite dizaine par chevalet.





Tout autour de la table il y a un cadre qui recevra les pointes d'accrochage des cordes. Si pour les parties droites ça ne pose pas de problème particulier, pour le courbe, j'ai réutilisé le gabarit pour ajuster les coupes d'onglets.


Première utilisation pour les presses parallèles! Et bien c'est super pratique pour ce type d'utilisation, même si c'est un peu ch...nt à serrer!








A suivre...

[diomedea]

Bonjour à tous,

Dernière étapes avant tablage, la pose des renforts en tissu.
Je vais utiliser cette toile de lin technique que m'a donné un technicien de chez Sicomin. C'est un tissu extrêmement solide, qu'ils utilisent comme on le fait avec la fibre de verre ou de carbone.


J'ai eu l'occasion de tester la résistance de ces renforts, c'est très solide!
J'en ai mis à la jonction des éclisses.


Comme le plan le montre, j'en ai également mis aux extrémités de chaque barre.


C'est toujours de la colle d'os/nerf.


Avant de passer la baguette du cadre de la table dans l'étuve, j'ai fraisé la moulure.
Ma mini table de défonceuse improvisée avec quelques chute de CP.


Pour l'occasion j'ai étrenner cette fraise à doucine que je ne pensais jamais utiliser! C'est une fraise à profil/contre profil dont on peut changer les disques, et celui ci était vendu avec.


Un bel érable, bien ondé, comme l'aime les luthiers!


Et après étuvage, mise en forme directement sur la caisse.





A suivre...

[fidler]

Que c'est bien fait, quel beau travail... petite question, pourquoi n'as tu pas collé les sillets et chevalets ? Je sais qu'ils seront maintenus par la pression des cordes, mais les pointes ça me parait "hors contexte" par rapport à tout le reste du travail, bois ajustés et collés....

Sinon pour la toile de lin, je sais que le luthier Kopo fait des guitares avec des fonds éclisses en toile de lin pour remplacer le carbone. Et ça a l'air de très bien marcher et en plus il utilise du lin local.

[GaBuZo]

Je rejoins fidler sur l'utilisation des pointes.
Le côté fonctionnel n'est pas à remettre en question, mais effectivement je trouve que cette solution manque d'esthétique par rapport au reste (c'est vraiment du pinaillage vu que ça sera invisible).
Sans coller, une solution avec des chevilles en bois fines n'était-elle pas envisageable? (Je ne me rend pas bien compte des proportions des sillets-chevalets et des efforts exercés).

Merci en tout cas de nous faire partager cette réalisation magnifique. L'ensemble de ton travail, comme ton atelier et l'outillage, fait rêver

[Alexlyvity]

Les photos et la narration ne sont pas en reste !

[GaBuZo]

C'est pas faux

[yolande]

Salut m'ssieur!!!

Toujours aussi propre, rapide, culturel, sans bordel autour et avec des photos de qualités.... en bref énervant quoi
et en plus il a de l'humour.....

Je vois que du coup tu as réalisé tes presses parallèles..... mais pourrais tu nous faire un p'ti topo rapide sur leurs fabrication :siffle:

Mille merci d'avance et bonne continuation

[Mickaël]

Il l'a fait ici:
http://www.lutherie-amateur.com/Forum/v ... 20&t=22337

[diomedea]

Bonjour à tous,

Que c'est bien fait, quel beau travail... petite question, pourquoi n'as tu pas collé les sillets et chevalets ? Je sais qu'ils seront maintenus par la pression des cordes, mais les pointes ça me parait "hors contexte" par rapport à tout le reste du travail, bois ajustés et collés....

Je ne pense pas que se soit une bonne idée de les coller... Sur les autres instruments les chevalets ne sont jamais collés (La guitare semble être un cas à part!)
La meilleure transmission des vibrations des cordes à la table semble être assurée sans rien intercaler entre les deux. Je n'ai fais que reproduire ce que les anciens faisaient... On le verra plus loin, les clavecins sont truffer de pointes!

Sinon pour la toile de lin, je sais que le luthier Kopo fait des guitares avec des fonds éclisses en toile de lin pour remplacer le carbone. Et ça a l'air de très bien marcher et en plus il utilise du lin local.

Oui, le lin est extrêmement résistant. De nombreuses violes ont les contres éclisses du fond remplacées par du tissus de lin, et le plan de la guitare Stradivarius ( viewtopic.php?f=28&t=22376&p=648307#p648307 ) que j'ai récemment acheté montre le même montage.

Voila, finalement j'ai découpé la couronne de parchemin!


Les perçages des 90 chevilles.


Pour les faire, j'ai utilisé un gabarit épais, fait à la CNC, pour guider le foret bien verticalement.


Et pour finir, j'ai collé les sillets.


A suivre...
