Harpe electrique

[benoit suaudeau]

Bonsoir

Voila un projet déjà ancien et qui à mis du temps à mûrir.

Faire une harpe de 34 cordes type celtique à capteurs piezo.
Du bois j'en ai plein, spécialement du noyer, abattu dans mon jardin et débité en plateau à la gruminette.

Donc j'ai tracé un plan en taille réelle, pour pouvoir calculer la tension de chaque corde et le coefficient de rupture à ne pas dépasser, ce qui explique la forme en crosse de la console, les cordes aiguës sont les plus courtes.

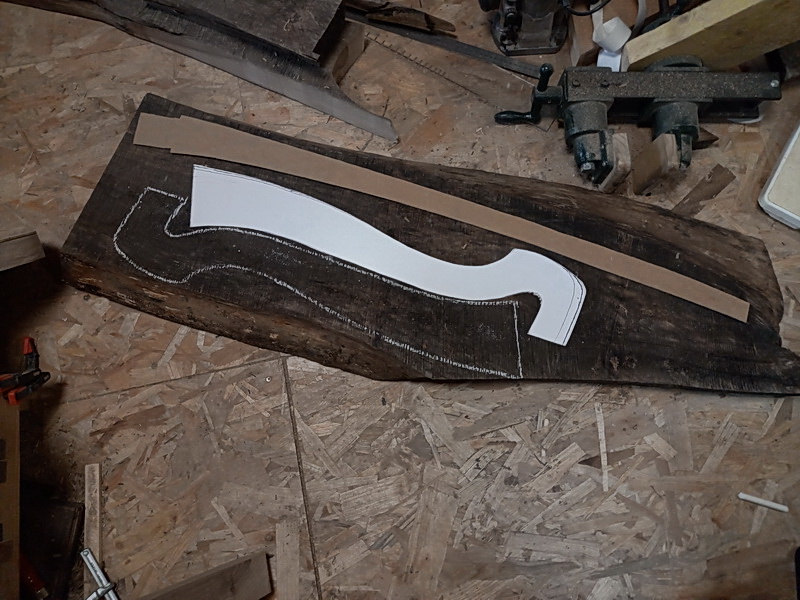

Ensuite j'ai fait des gabarit pour pouvoir sélectionner les plateaux idoines, car il faut qu'il soient courbes pour suivre la forme des pièces.



C'est une galère de débiter un plateau de 58mm d'épaisseur, en plus comme ils ont étés stockées dehors ils sont noir en surface et il est dur de suivre le fil pour le choix des pièces.







J'ai débité trois consoles histoire d'en sortir 2 utilisables (bon en fait il va y avoir 2 harpes, dont une acoustique mais ce sera pour plus tard, probablement au printemps).

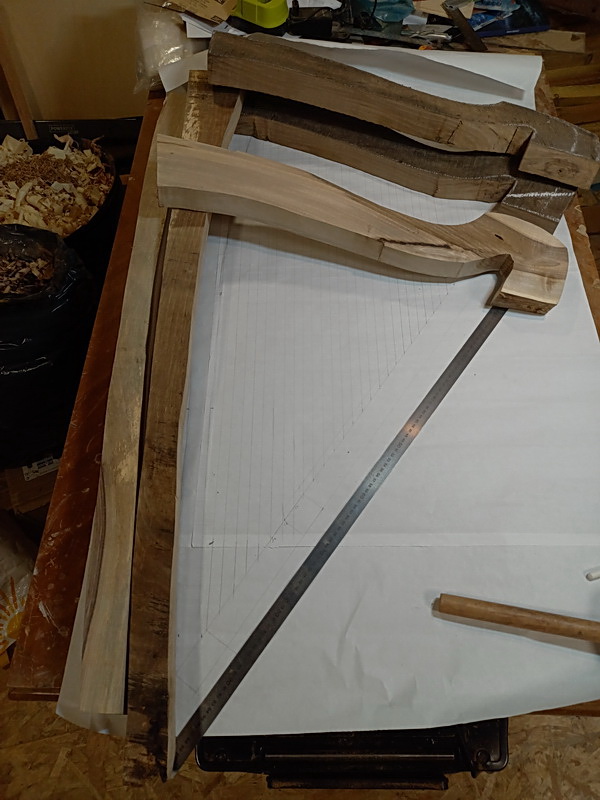

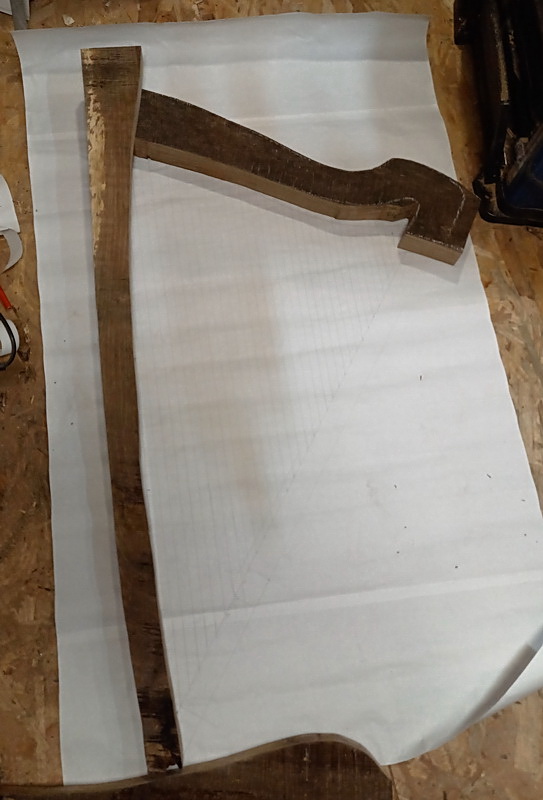

Voila les pièces sélectionnées pour le première.

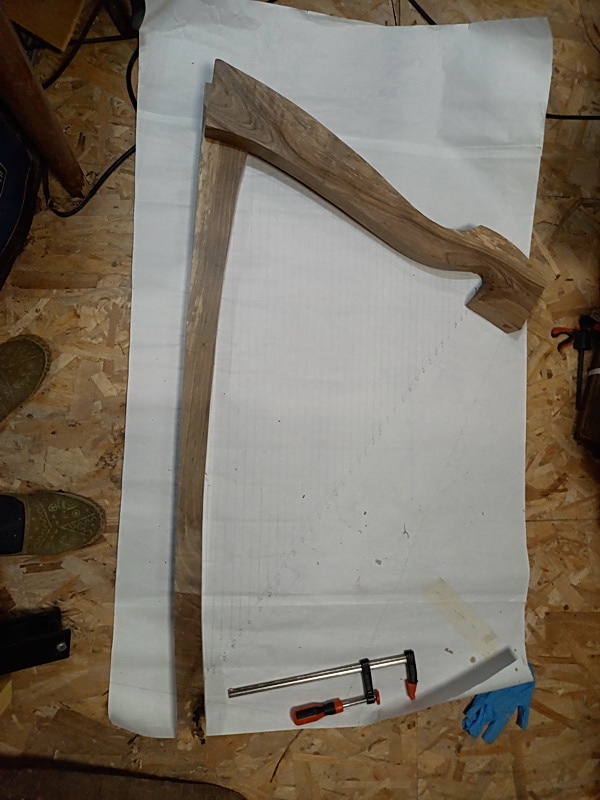

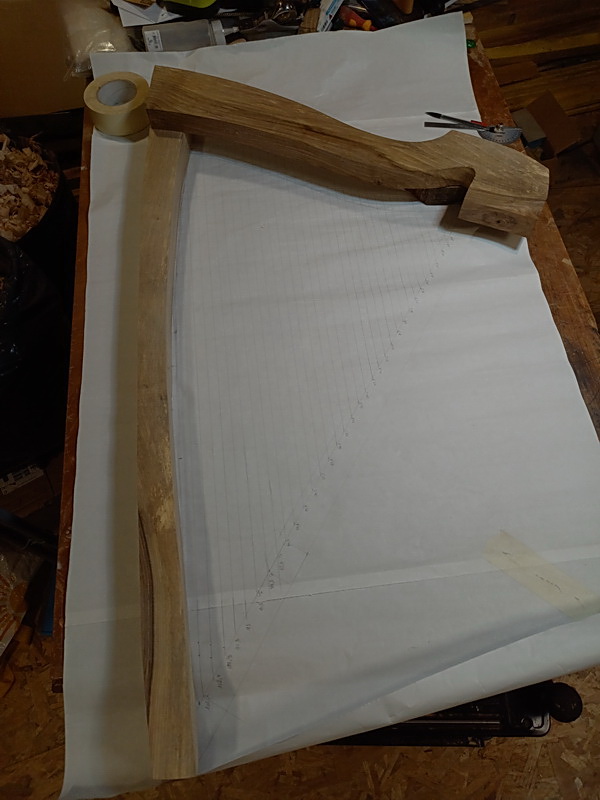

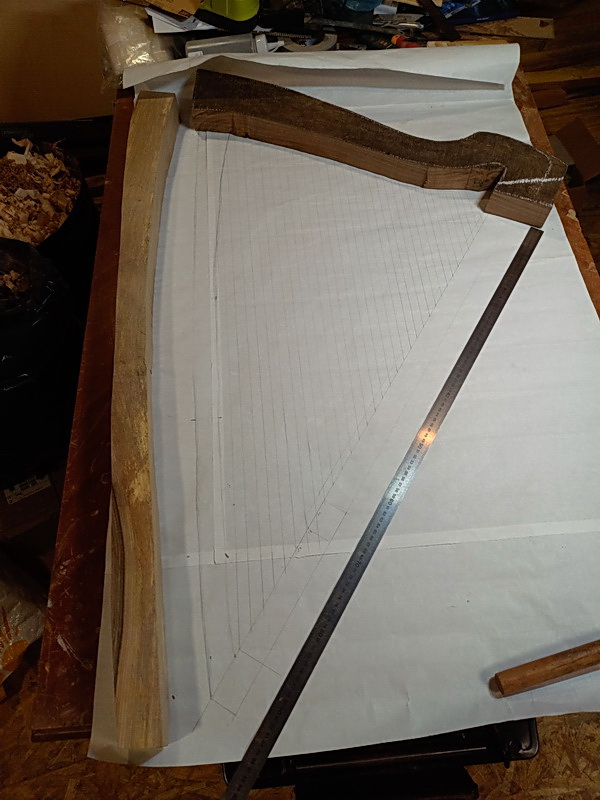

Pièces posées sur le plan pour dessiner l'axe des assemblages.

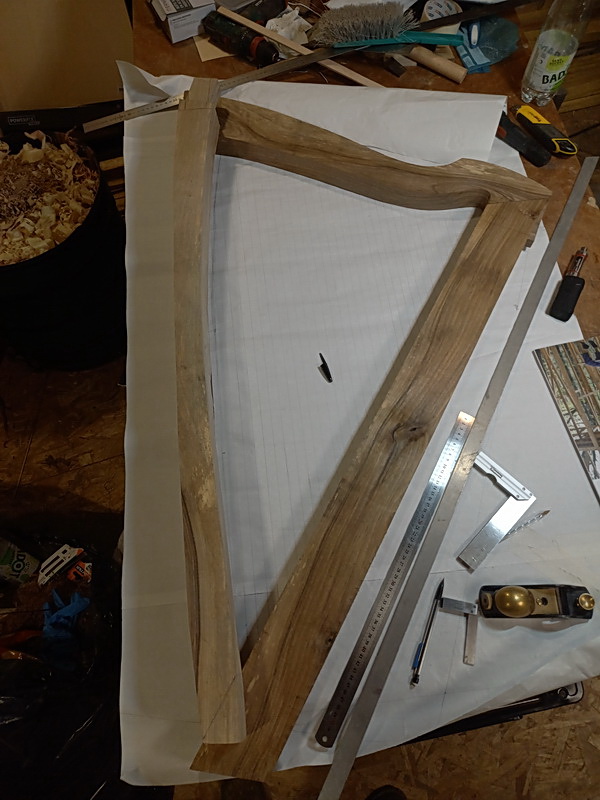

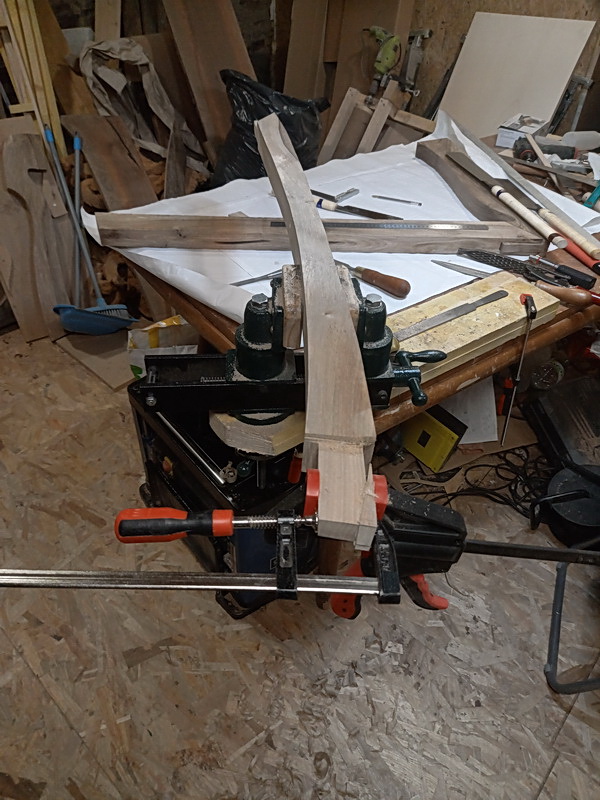

Mise en place du corps en noyer massif.

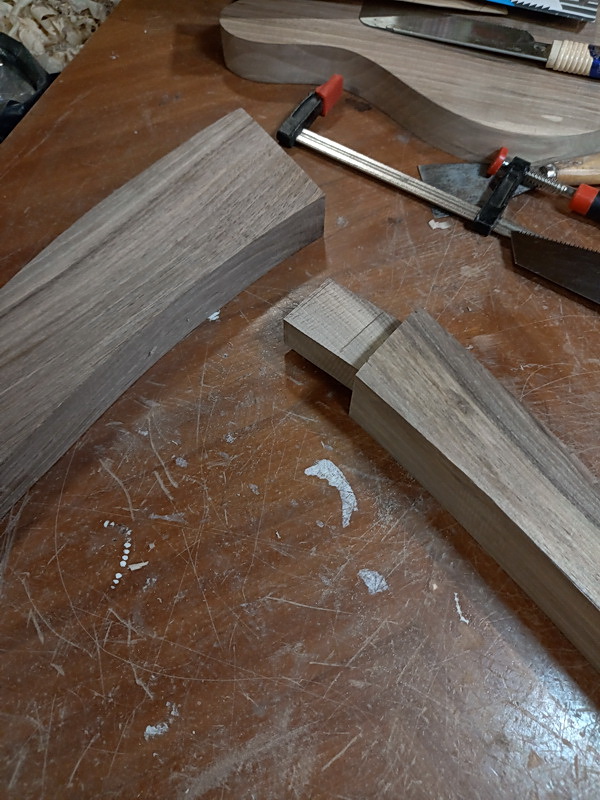

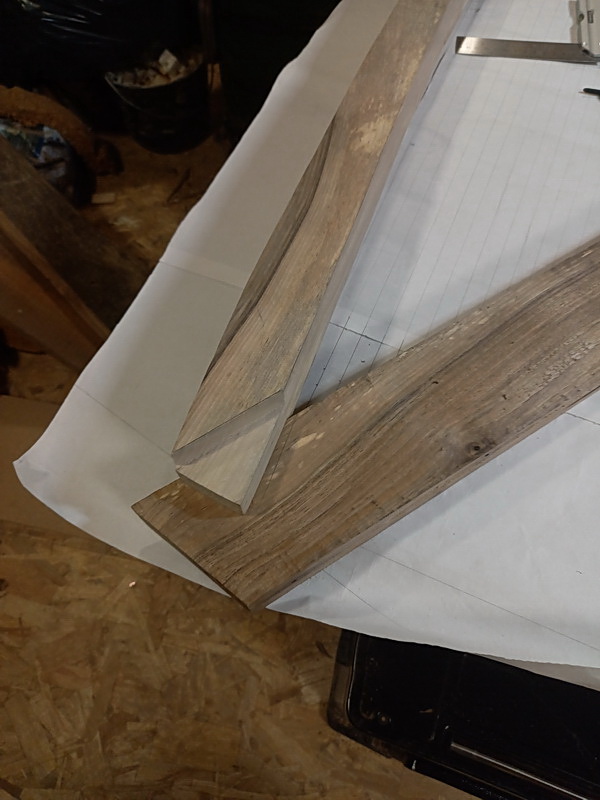

Tenon mortaise inférieur.

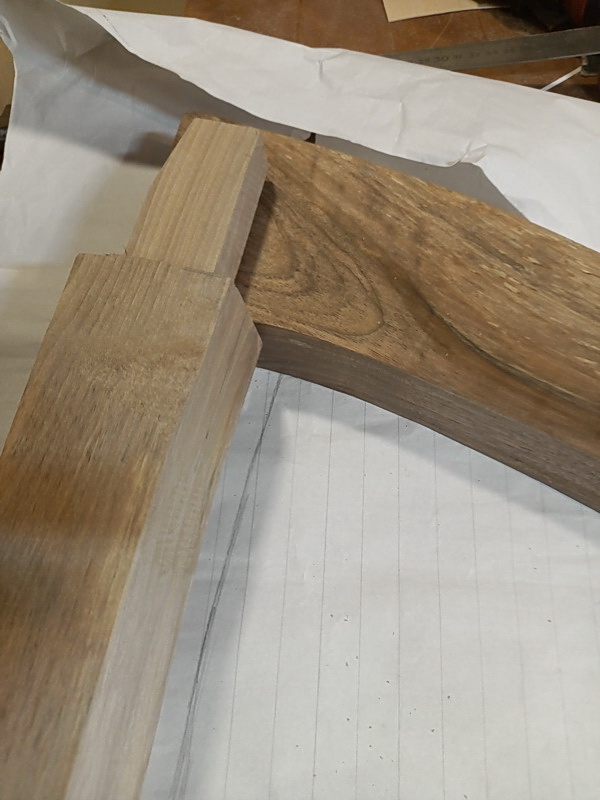

Tenon supérieur.



Correction d'une erreur de coupe.

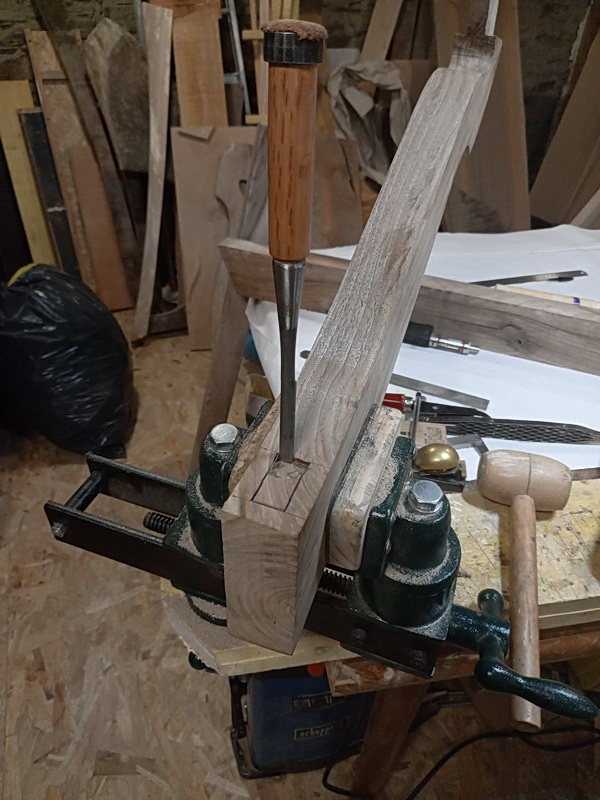

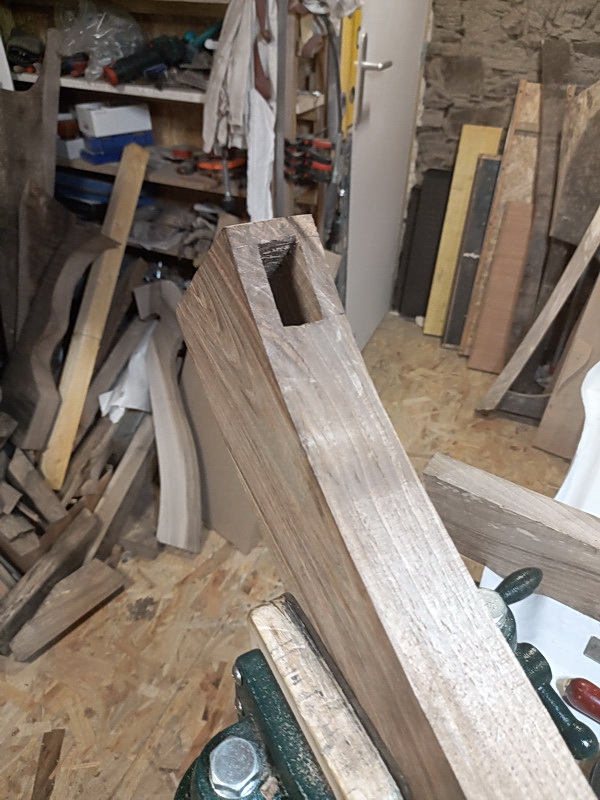

Mortaise à la main.



C'est compliqué surtout quand on arrive au fond.

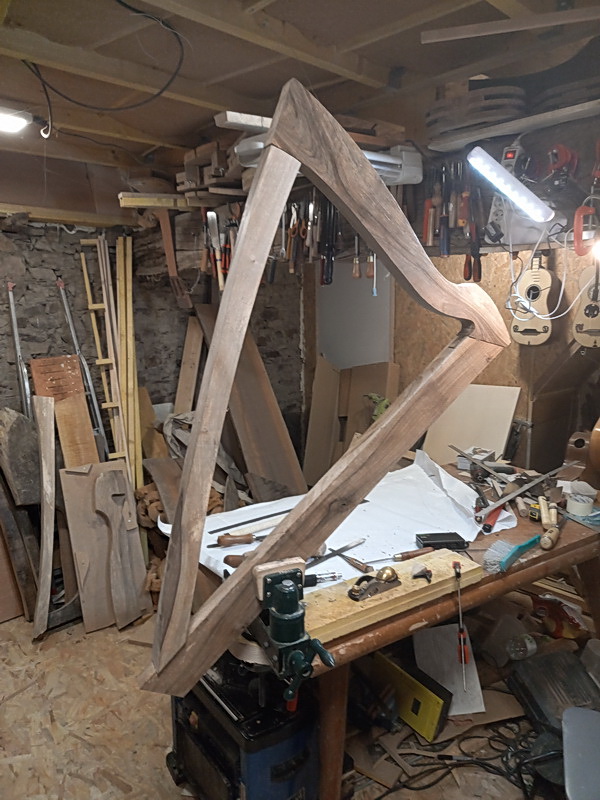

Le cadre est assemblé à blanc, je vais pouvoir penser à la suite.

[benoit suaudeau]

Ah oui, je ne vous ai pas dis, mais il va y avoir des mécaniques sur cette harpe, comme sur celle de Stivell par Tom Marceau.

[DiggiDaggy]

Wow, chouette projet ! Ca doit être vachement sioux de déterminer la forme de la harpe pour que les cordes aient la bonne taille.

[benoit suaudeau]

Un peu, mais il existe un peu de littérature et des tables avec des formules pour déterminer les longueurs diamètre en fonction des notes.

[banjo980]

Ah je vais suivre ça avec intérêt!!!

[benoit suaudeau]

J'ai pleins de problèmes à résoudre, l'emplacement des mécaniques sous le corps, comment les protéger des chocs, l'emplacement des sillets et de leurs capteurs, individuels ou en ligne?
Pour l'électronique ce sera un préampli typique piezo avec une impédance très élevée (10 méga ohms), une sortie/entrée pour boucle d’effet et une sortie DI symétrique pour aller vers la table de mixage/amplis. Vu la structure monolithique, l'électronique sera rapportée sur le corps et non intégré à celui-ci.

Il faudra aussi que je conçoive une sorte de "stand" pour que la harpe repose sur le sol droite et à la bonne hauteur de jeux (assis et debout).

J'ai pesé les 3 morceaux et je suis à 5.6 kg, donc ce sera moins après affinage et percements des divers trous. Il va y avoir pour un peu plus de 1 kilos de mécaniques, 400 grammes de leviers de demi-tons, un peu moins de cordes et l'électronique (non chiffrée). Donc au alentour de 7 kilos, ce qui est pas mal pour une électrique en bois massive, la harpe Camac en carbone de 34 cordes émarge à un peu plus de 5 kilos.

[yannd]

Chouette projet, qui m'intéresse particulièrement puisque j'envisage de faire une harpe acoustique pour madame.
Je vais suivre scrupuleusement !

[fidler]

Super projet, bien documenté et rapidement exécuté, Ton noyer est super joli. J'ai planté ma tente

[benoit suaudeau]

Chouette projet, qui m'intéresse particulièrement puisque j'envisage de faire une harpe acoustique pour madame.
Je vais suivre scrupuleusement !

Si tu cherche dans les fils tu va trouver au moins 3 harpes faites ces 3 dernières années.

[yannd]

Chouette projet, qui m'intéresse particulièrement puisque j'envisage de faire une harpe acoustique pour madame.
Je vais suivre scrupuleusement !

Si tu cherche dans les fils tu va trouver au moins 3 harpes faites ces 3 dernières années.

Oui en effet j’ai trouvé 4 sujets avec photos dont la tienne !
J’ai reçu le livre de J Brown. Il faut que je le finisse et je m’y mettrai bientôt !

[benoit suaudeau]

Je ne connais pas cet ouvrage, tu as des liens?

[benoit suaudeau]

Ah c'est le H.Brown, tu as la version traduite?

[yannd]

Oui j’ai la version française. C’est beaucoup plus simple pour moi… dans un autre registre j’ai acheté le Benedetto en anglais et j’ai un peu galéré.
Sinon le livre a l’air très intéressant même si je n’ai pas encore tout lu.

[benoit suaudeau]

C'est un bouquin intéressant mais un peu trop "américain", les harpes présentées sont un peu datées, en plus il aime vraiment trop les matériaux "modernes" et ne fait pas une confiance très grande aux bois. En France (et ailleurs en Europe) on construit plus lourd avec des tensions de cordes plus grande, et un son plus puissant et moderne. La harpe du père de Alan Stivell a fait école. Cela dit ça reste un instrument coûteux à réaliser, il faut compter 300 euros de cordes (pour une 34) et pas loin de 500 euros de chevilles, sillets et taquets de demi-tons.

[yannd]

Merci pour l’info je regarde ça !

[Mickaël]

Je m'installe, c'est un projet intéressant!

[Romain C]

Moi aussi ! Je ne rate pas un projet de Benoit!

[Alexlyvity]

Ah oui c'est chouette !

C'est une galère de débiter un plateau de 58mm d'épaisseur, en plus comme ils ont étés stockées dehors ils sont noir en surface et il est dur de suivre le fil pour le choix des pièces.

Tu ne mets jamais un petit coup de rabot pour voir le fil au préalable ?
Sur le noyer que j'ai, l'ancien proprio avant tout passé avec des coups de rabots électrique et je l'en suis gré. Je peux plus facilement lire le bois.
Après il est vrai qu'il est stocké à l'intérieur, je n'ai donc pas à renouveler l'opération.

[benoit suaudeau]

Si je met des coups de rabots, mais le noyer c'est joueur, le fil part un peu dans tous les sens (c'est ce qui fait sa beauté) et il y a pleins de petit nœuds avortés en profondeur, donc pas mal de pertes. Et puis raboter en surface tout un plateau de 4 mètres c'est juste au dessus de mes forces, il faut bien que je choisisse un bout et que je lui mette un coup de tronçonneuse pour pouvoir le travailler sans avoir une grue.

Bon j’attends les mécaniques, et j'ai lancé la commande des cordes et des leviers. Il faut juste que je définisse l'électronique pour continuer à avancer.

En attendant j'ai lancé la fabrication d'une copie lointaine d'une music man stringray axis, donc une sorte de télecaster un peu moins basique (mais à peine). J'en ferais un post.

[yolande]

Cette profusion de grattes diverses et variées pour cette année..... et maintenant une harpe :app: :app: et en attendant les pièces????? Et bien une tite électrique pour patienter... Tu me fais alluciner!!!!!

Ce noyer est vraiment "vernis" d'être tombé sur quelqu'un comme toi, qui sait si bien lui rendre hommage. Bravo....
