13 : Préparation du Summer Body !

[GaBuZo]

La vache!

[Mickaël]

Merci pour vos messages !

On continue avec le dégagement de la molette de réglage du Drop. J'ai dessiné un gabarit puis je l'ai imprimé :


Comme pour le précédent, je l'ai réhaussé d'un bout de MDF de 10 pour pouvoir passer au dessus de la volute :


Comme pour l'autre, il a fallu enlever de la matière à la ponceuse pour que ça passe quand même au dessus de la volute :


La défonceuse est équipée d'une fraise hémisphérique de 10 avec la bague de copiage :


Le gabarit est mis en place et collé au double face :


Le gabarit est maintenu également avec des vis de l'autre côté :


J'ai fait une défonce de 2mm de profondeur, ça suffira largement :


Et une fois le gabarit enlevé :



La mécanique est remontée afin de vérifier que le gain de place est suffisant et bien placé :



Je démonté la partie mobile afin de garder la partie fixe sur le manche, et repérer le trou de la petite vis de maintient :


Je perce un trou de 1,8mm (diamètre de l'âme de la vis)et en surveillant la profondeur pour ne pas traverser :


Je mets la petite vis :


Et je remonte tout pour vérifier que la vis passe bien :

[archpat]

Mais jusqu’ou s’arrêtera-il ?

[gaffophone]

Avant de traverser l’épaisseur de la tête. Il fait attention à tout.

[dead]

Mais jusqu’ou s’arrêtera-il ?

Quel travail ! Définitivement, il y a de grands malades sur ce forum.

[Mickaël]

il y a de grands malades sur ce forum.

Ce serait tellement plus simple d'acheter une Tele

Pour finir le contour de la tête, j'ai besoin de pouvoir la poser à plat. Or, la touche ne permet pas de le faire car elle dépasse de la tête.
Je vais me servir d'un ancien fond de tiroir (venant d'un meuble d'une marque suédoise que personne ne connais), pour faire une cale.
Je trace le contour :


Ce n'est même pas du MDF, c'est un genre de carton épais. Bref, ça ira bien.

Une fois découpé à la scie à ruban, je le colle au double face sur la tête :


J'ai décalqué proprement le contour de la tête :


Puis je l'ai mis en forme à la ponceuse oscillante :



Cette ponceuse peut être utilisée avec des rouleaux mais je vois 2 gros avantages à la bande, comme la longueur de papier est plus importante que sur un rouleau, l'abrasif chauffe beaucoup moins et ça noirci moins le bois quand on doit insister à un endroit, et le rouleau d'entrainement de la bande étant en alu, on sent que ça ne se déforme pas sous la pression et les chants poncés sont bien droits.

Voici ce que ça donne après avoir un peu adouci les angles et passé un coup d'alcool :



Sans alcool, la fête est moins folle, le bois est moins fou :

[dead]

il y a de grands malades sur ce forum.

Ce serait tellement plus simple d'acheter une Tele

Chirurgical comme d'hab !

[Alexlyvity]

trop bien ce post de dingue sur la mécanique de Rémi !

[Mickaël]

Bonsoir.

On passe à la préparation des ailes du corps.
Comme pour les mécaniques, cette étape a été faite il y a un mois et demi, on le vois sur l'état du manche qui est bien plus avancé aujourd'hui.

Je commence par préparer la base, en aulne de chez Delta-Bois 38 (l'érable ondé du manche vient de chez eux également).
Mise en situation afin de prendre quelques mesures :


J'enlève un peu de matière en largeur :


Et en épaisseur :


Ensuite, j'ai prévu un pli de padouk qui ira à la fois entre la table et le corps, ainsi qu'entre le manche et le corps.
Je pars d'un fond d'acoustique de chez Kauffer duquel, je réserve une bande qui ira sur la tranche de l'aile du corps :


On présente les morceaux et on fait quelques tracés :


Afin de repérer où on peut mettre des vis pour éviter les glissades au collage :


Je colle le premier côté :


C'est serré avec une planche pour bien répartir la pression de serrage :


Pendant que le premier collage prend, je fais le second :


Et je serre les 2 morceaux ensemble pour bien répartir la pression de serrage :


Je monte le guide parallèle de la dégau, en vérifiant bien qu'ils soit perpendiculaire à la table :


Je dresse les chants qui seront collés au manche :



Sur ces chants, je colle les bandes de padouk mises de côté plus tôt. Je fais les serrages des pièces l'une contre l'autre également.

Je sors 3 serre-joints dormants, et je colle le premier chant :



Pareil pour l'autre :



Et serrage des 2 pièces l'une contre l'autre :


J'avais mis du placage entre les serre-joints et les 2 demi-corps afin que la bande de padouk puisse légèrement dépasser de la face du corps:


Une fois sec, le chant en padouk est arrasé au rabot :


Et les morceaux sont mis à la bonne épaisseur à la raboteuse :

[Mickaël]

On continue à travailler sur le corps.

Cette fois, on est bien à jour, comme le montre mon horloge spatiotemporelle, elle indique bien que nous sommes le 15 Août 2025:


A l'aide du gabarit, je place les ailes du corps par rapport au manche et je trace le contour de la guitare :


J'ai fait le tracé avec un crayon blanc, c'est plus visible qu'un crayon gris :


Je détoure grossièrement les 2 demi-corps en laissant une petite marge tout autour :



Ah, ça commence à prendre forme :


Comme il y aura une table rapportée, je fais la cavité élec maintenant. Je l'ai tracée avec le gabarit :


J'ébauche le trou avec une mèche forstner de 10, en faisant tout le tour :


Au dernier trou, le centre se détache :


Je colle le gabarit au double face :


Et je finis la forme à la fraise à copier :


Comme je n'avais pas de fraise à copier assez longue, j'ai fait le reste de l'épaisseur avec une fraise à affleurer :


Je prépare le collage des ailes sur le manche.

Pour commencer, côté "talon", le demi-corps sera maintenu en place par une vis. je perce son emplacement :



De l'autre côté, je colle des petits taquets qui se retrouveront dans la jonction corps manche, donc dans une zone qui sera sculptée :


Même traitement pour l'autre moitié :


On peut passer au collage.

Après avoir tout préparé et fait un montage à blanc, j'encolle le premier côté :



Pareil pour l'autre côté :



Et j'assemble. Je me suis servi des chutes de découpe des ailes de corps comme cales de serrage :



J'ai raclé la colle pendant qu'elle était encore fraîche. Voici l'autre côté :

[kenzo]

Beau boulot et beau reportage!! Bravo Micka, j'ai hâte de la voir terminée!!

[Mickaël]

Merci ! Il y a peut-être moyen que tu la voies en vrai, si je l'amène quand je vais à Grenoble. En premier, je vais la terminer

[Matdeflo]

Ouah ça donne des idées

[Mickaël]

Fais toi plaisir, il n'y a pas de copyright.

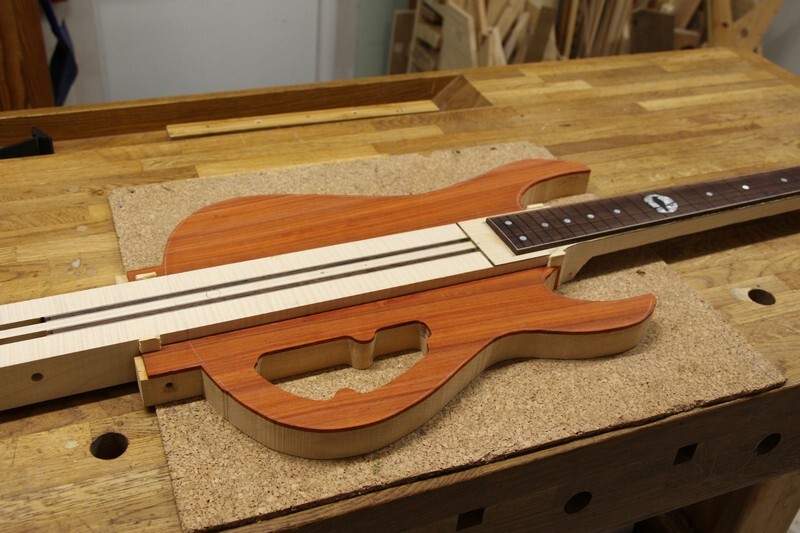

Bon, une fois les serre-joints enlevés, ça donne ça :


Maintenant, il faut réduire l'épaisseur de la poutre centrale pour qu'elle soit affleurante aux ailes du corps.

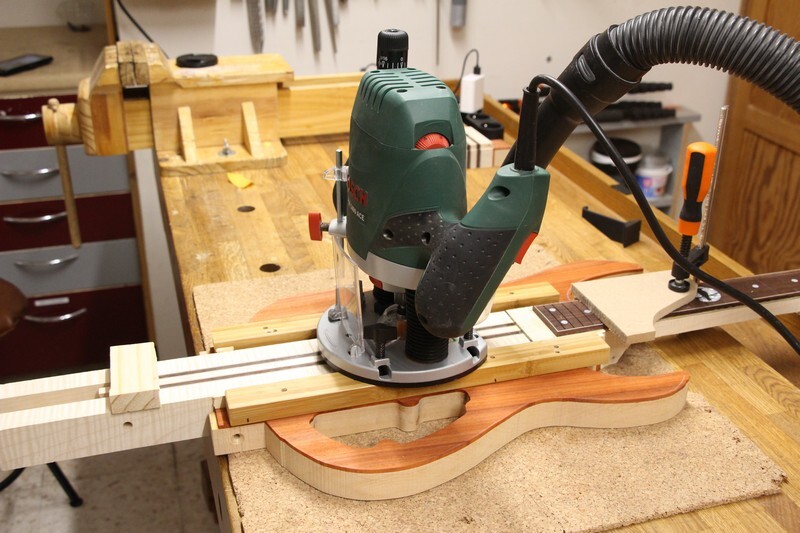

J'ai choisi de surfacer à la défonceuse, en la faisant glisser sur 2 morceaux de bambou vernis (chutes de meuble suédois encore) collés sur le corps au double face :


Ca a fonctionné, mais la méthode est perfectible, la surface obtenue n'est pas parfaite. Il faudra que je passe un coup de ponceuse avant de coller la table.

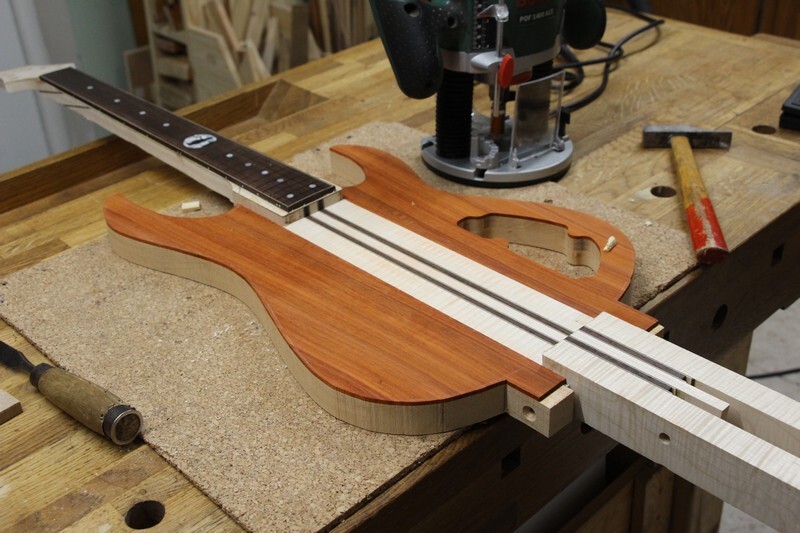

Donc le plus gros est enlevé :

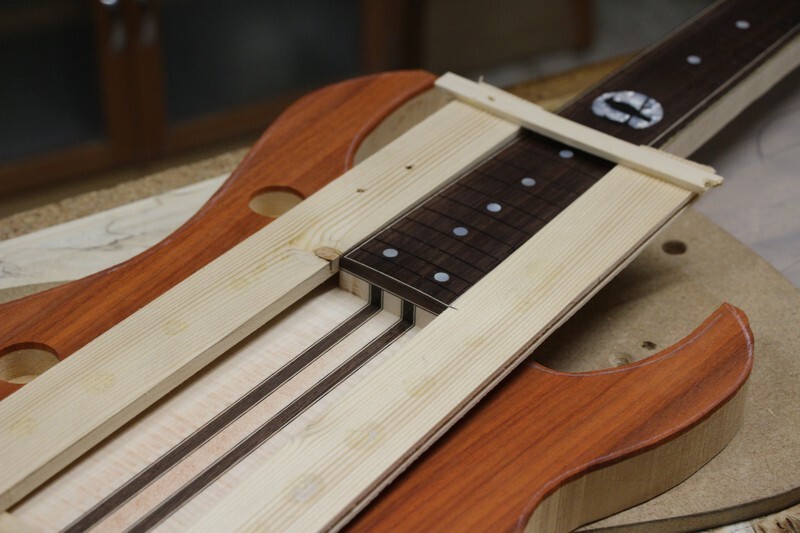

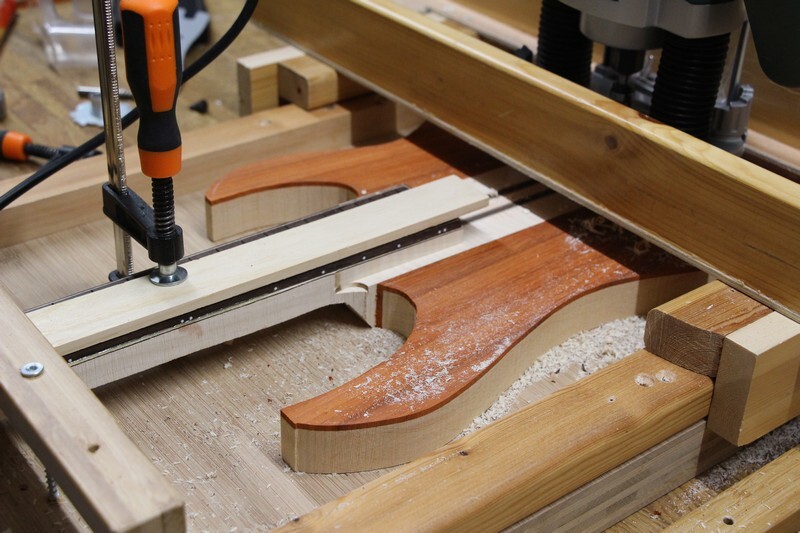

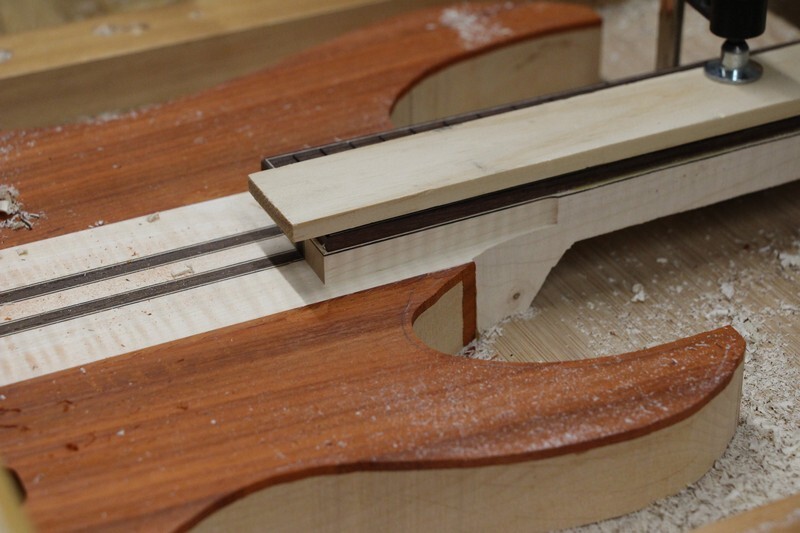

Il reste à faire le tour de la touche. Pour ça, j'ai fixé la guitare dans ma table à surfacer et j'ai serré un guide sur la touche, de façon à affleurer le guide avec une fraise à copier :

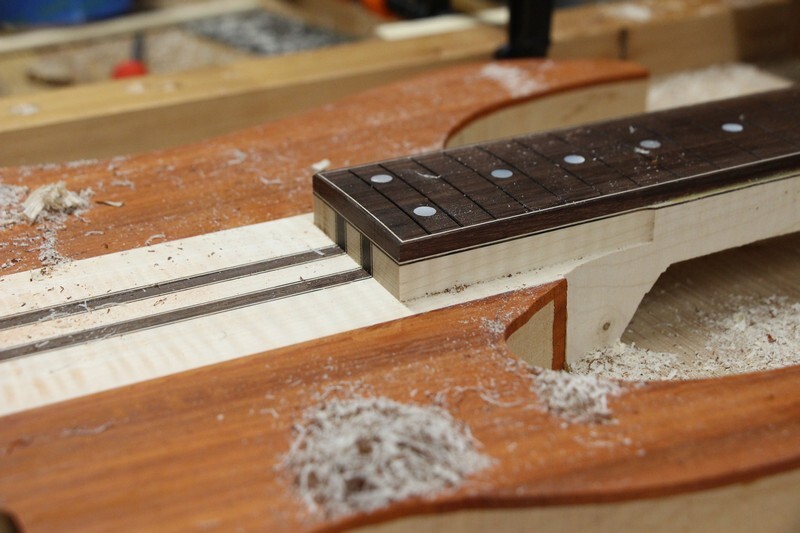

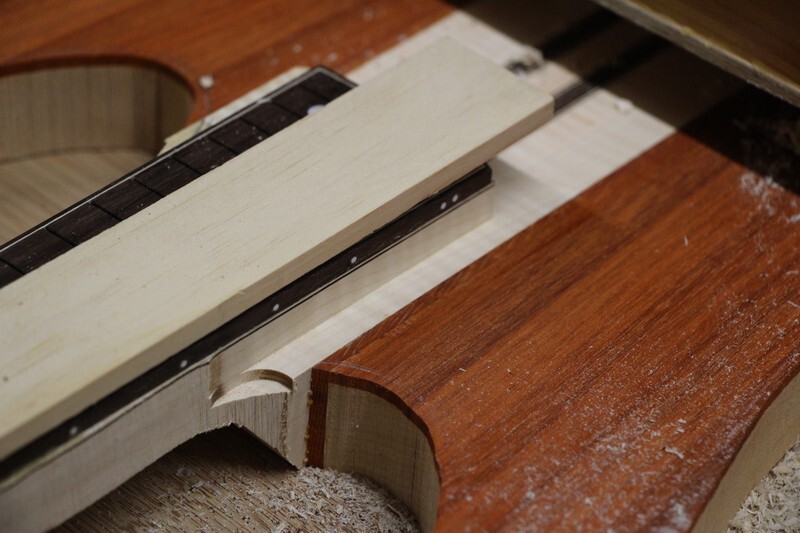

J'ai dû utiliser un guide car je n'avais pas de fraise à copier assez courte pour que le roulement vienne en appui directement sur le bord de la touche. Mais ça a fonctionné :


J'ai failli faire une belle boulette, je n'avais pas réglé la butée de profondeur à l'avant dernière passe et j'ai failli enlever 3mm au lieu de quelques dixièmes. Mais ça va, je m'en suis rendu compte assez rapidement.

J'ai fait pareil de l'autre côté, mais sans faire de boulette :


Je n'ai pas fait de photo mais pour faire le bout de touche, j'avais mis 2 butées sur le chariot de la table à surfacer, que je décalais à chaque passe jusqu'à affleurer le bord de touche :



Si j'avais un conseil à donner pour cette opération, je dirais qu'il faut commencer par le bout de touche et faire les côtés ensuite, car le risque qu'un angle éclate en usinant du bois de bout est assez important. Là, pour éviter ça, j'y suis allé doucement mais ça aurait pu arriver.

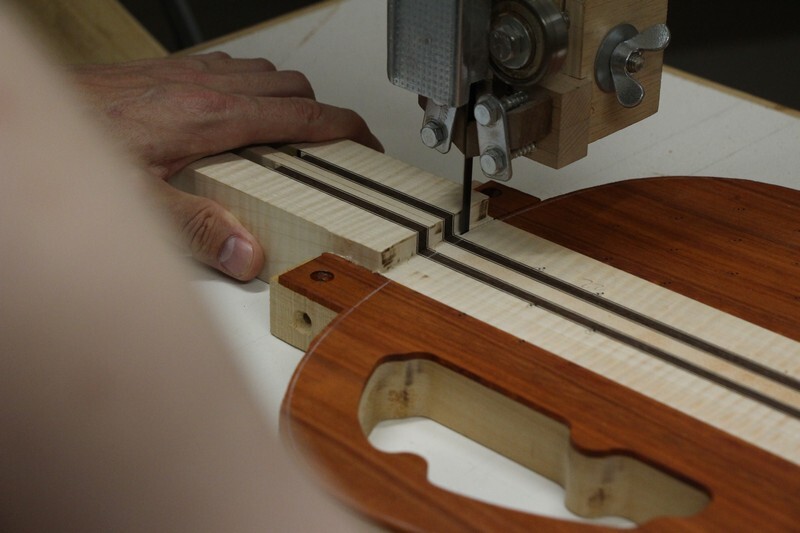

J'ai coupé la surlongueur de manche, elle ne servira plus :

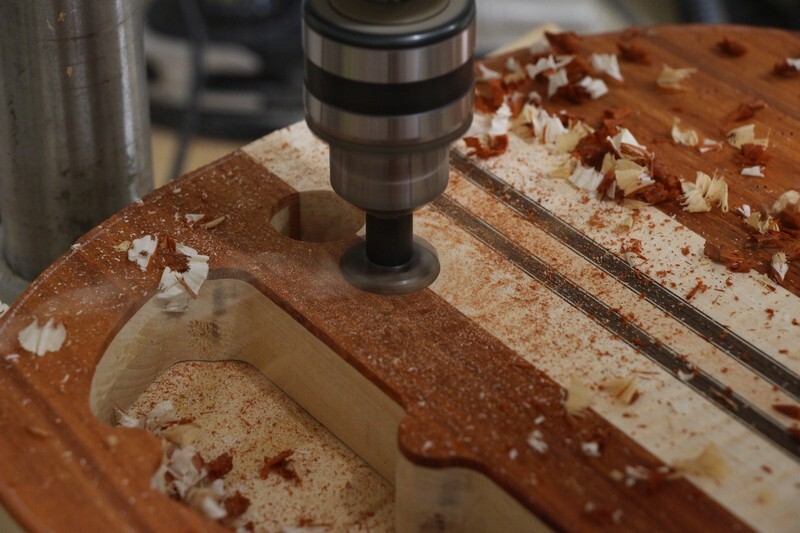

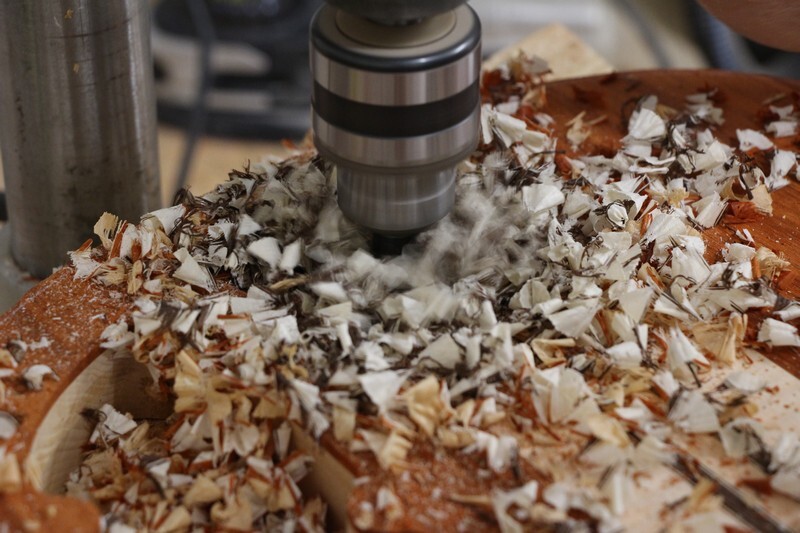

Je lui ai fait faire un petit régime à coups de mèche forstner de 26mm :

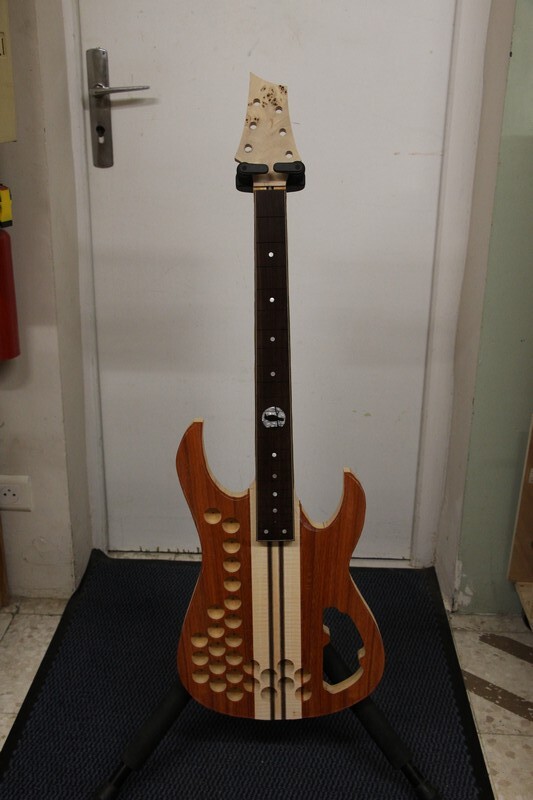

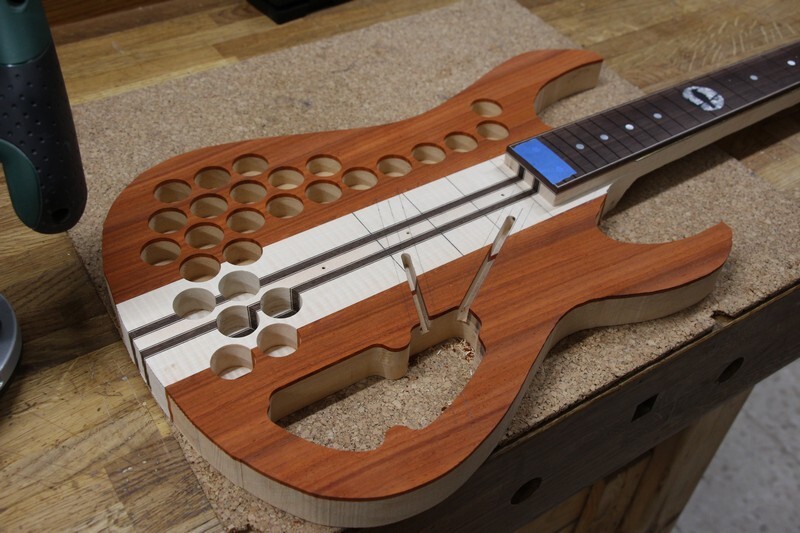

Voici le résultat :


Je n'ai pas pensé à peser avant le régime pour voir combien de poids elle a perdu et se rendre compte de l'intérêt ou non de ce régime. On va dire que c'est bon pour le sustain !

[Alexlyvity]

très beau, un aussi beau reportage d'un chouette travail, ça me donne envie de re-luther !

[Mickaël]

très beau, un aussi beau reportage d'un chouette travail, ça me donne envie de re-luther !

C'est vrai qu'on n'a jamais vu ta guitare fretless finie

[Mickaël]

On peut préparer la table pour le collage.

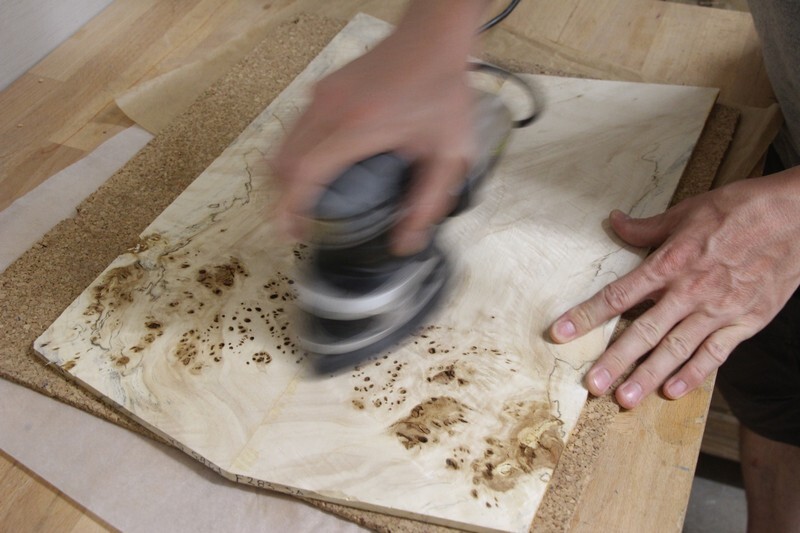

Je lui passe un petit coup de ponceuse au 180, ça enlève la petite trace de colle au centre et ça "gomme" les irrégularités, au moins jusqu'au moment de traiter le bois:

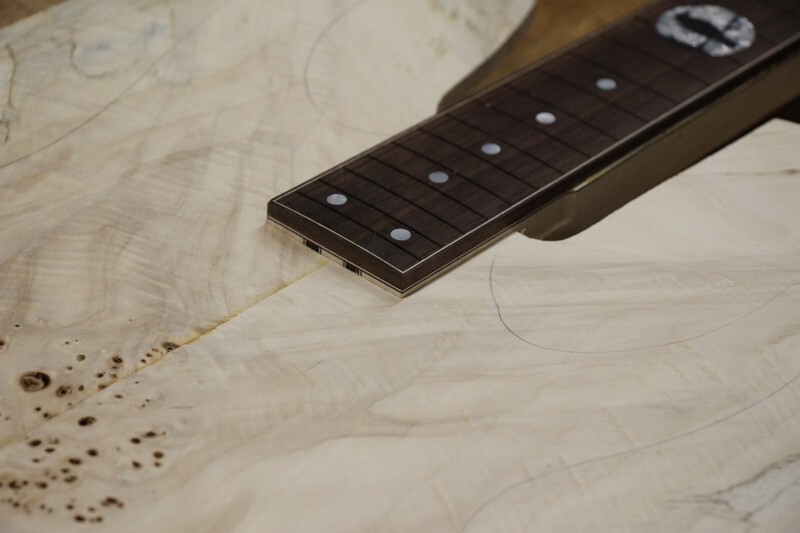

Dans mon stock, j'ai trouvé un ancien gabarit de neck-pocket. Je fais toujours à peu près les mêmes dimensions de manche donc ce gabarit colle plutôt bien au profil de la touche :


Je n'ai pas besoin d'un grande précision, c'est simplement pour tracer la découpe sur la table :

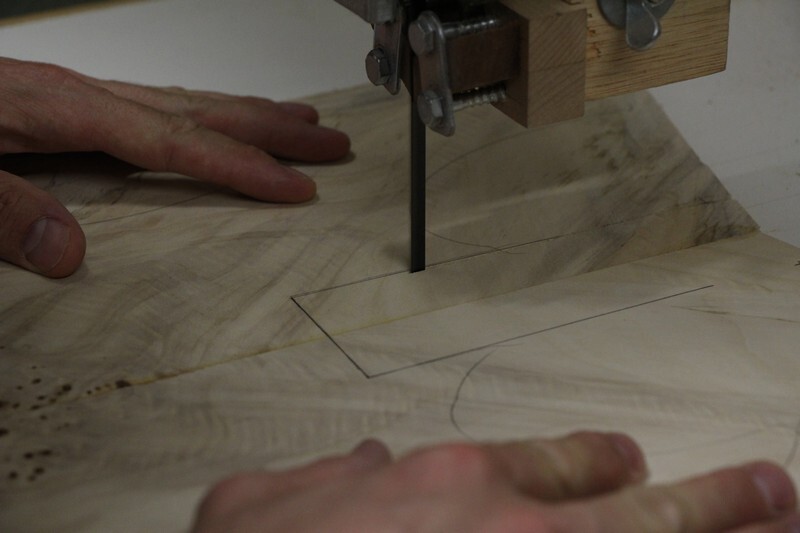

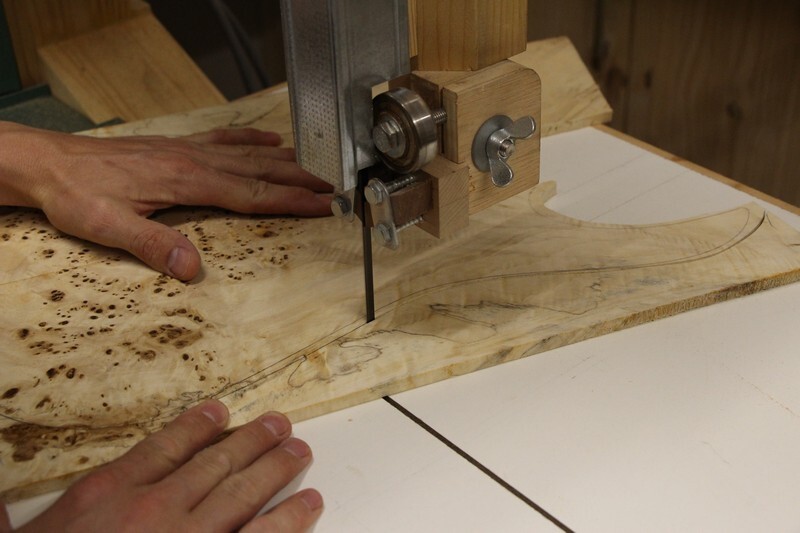

Je découpe la forme à la scie à ruban en essayant d'être au plus proche du trait sans le toucher :

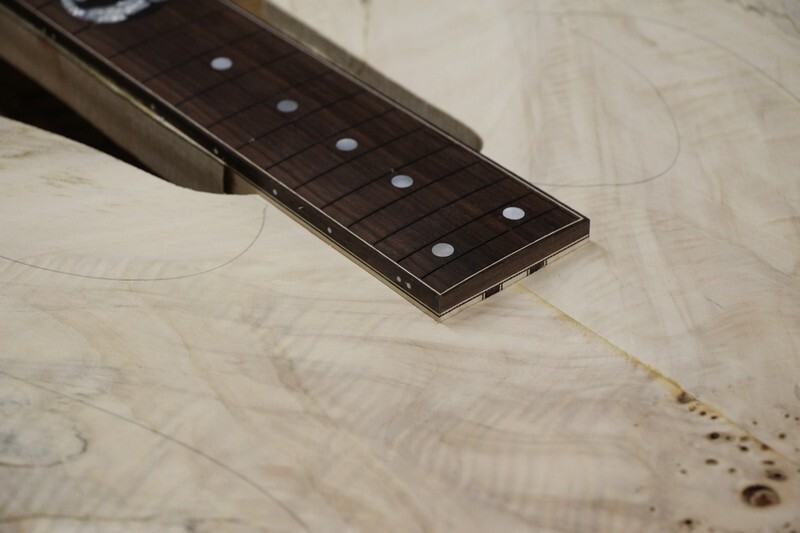

Après quelques ajustement à la lime et au ciseau, la table peut être mise en place :

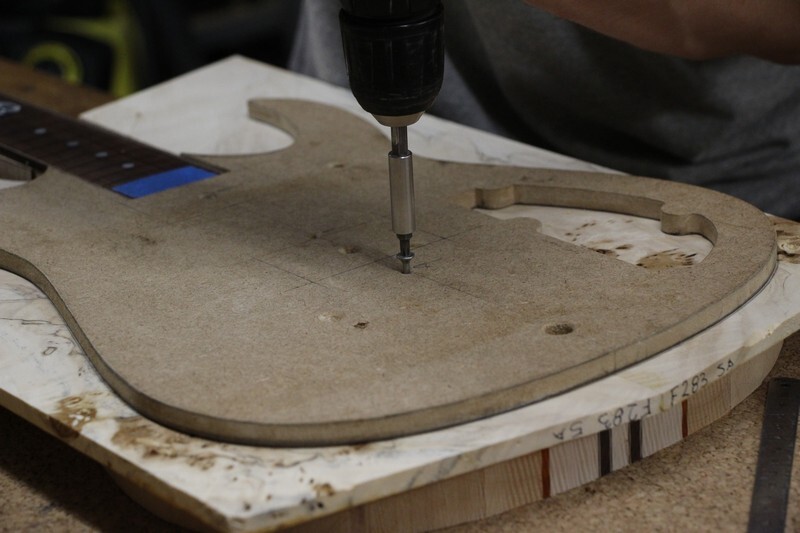

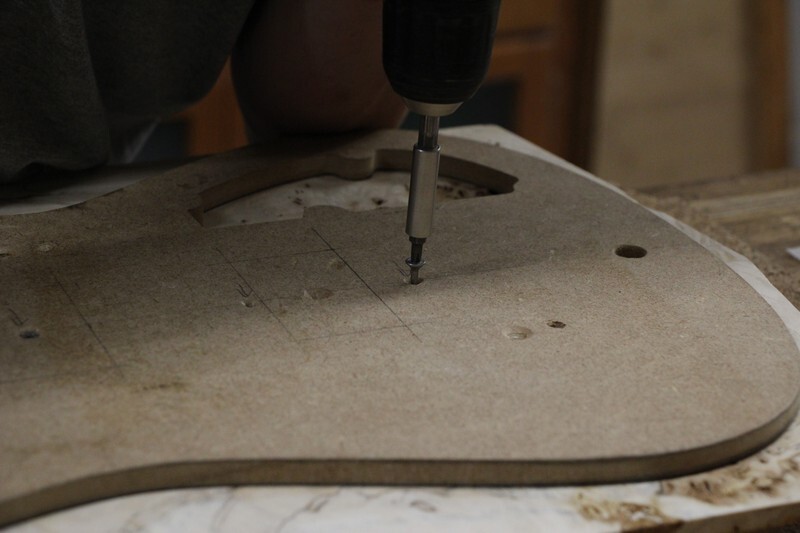

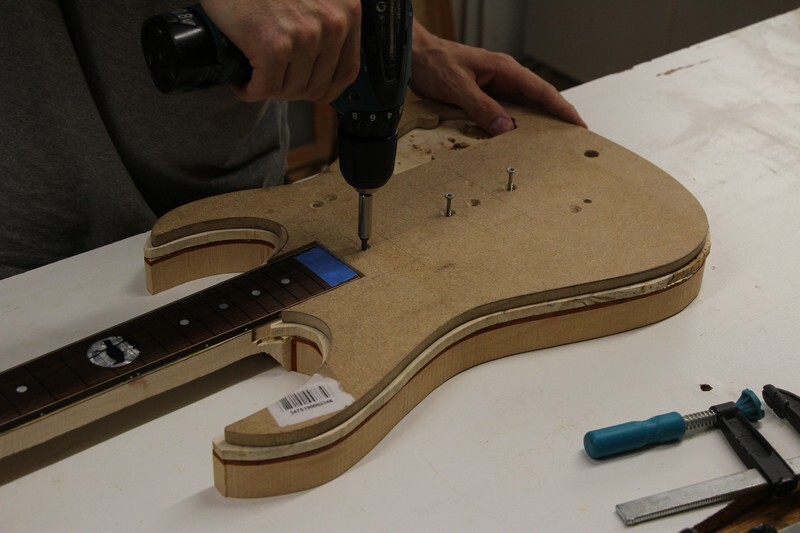

Après avoir vérifié l'emplacement plusieurs fois, je fais 3 trous pour visser le gabarit sur le corps :

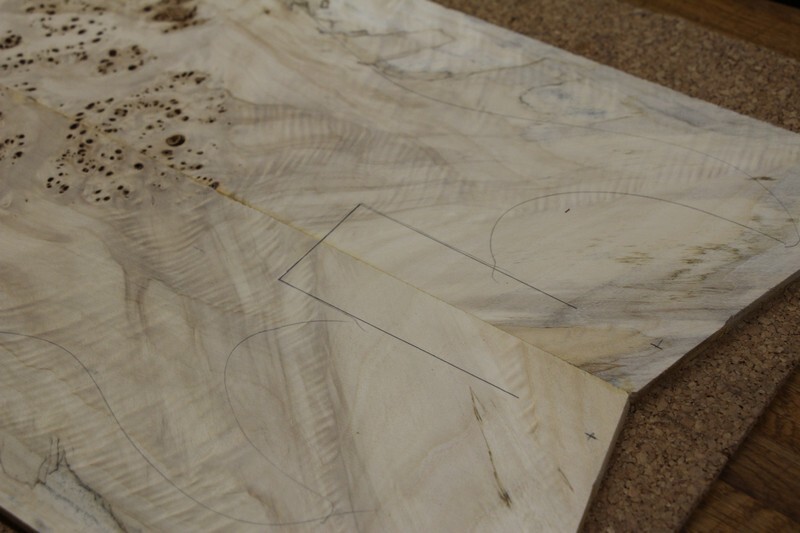

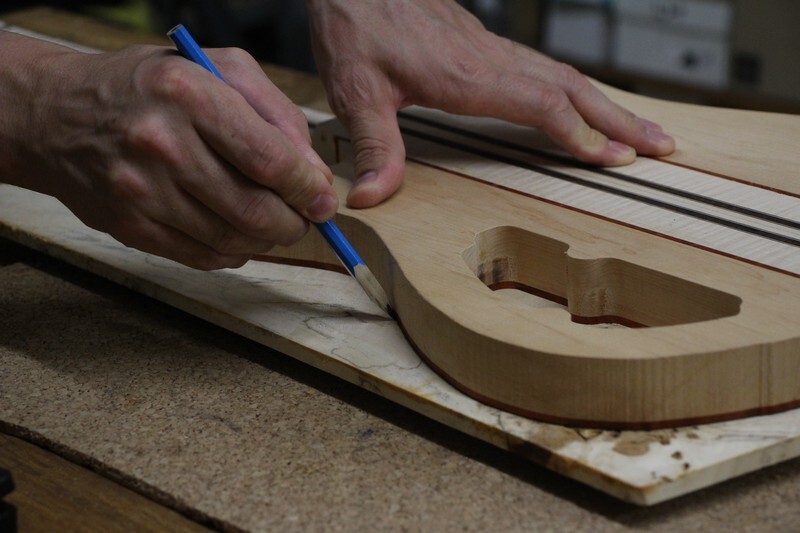

Au dos de la table, je trace le contour du corps afin de marquer la découpe de la table :


La table est découpée à la scie à ruban :

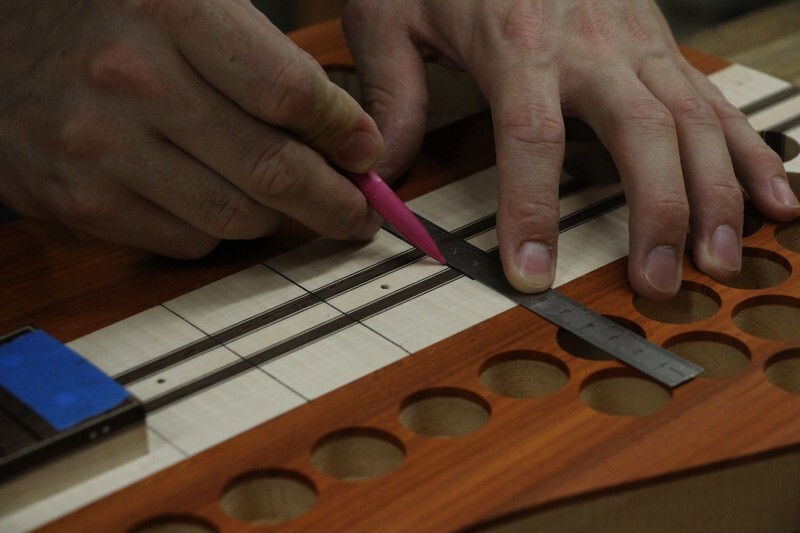

Avant de coller la table, il est judicieux de faire les passages de fil des micros. Pour commencer, je trace leur emplacement :

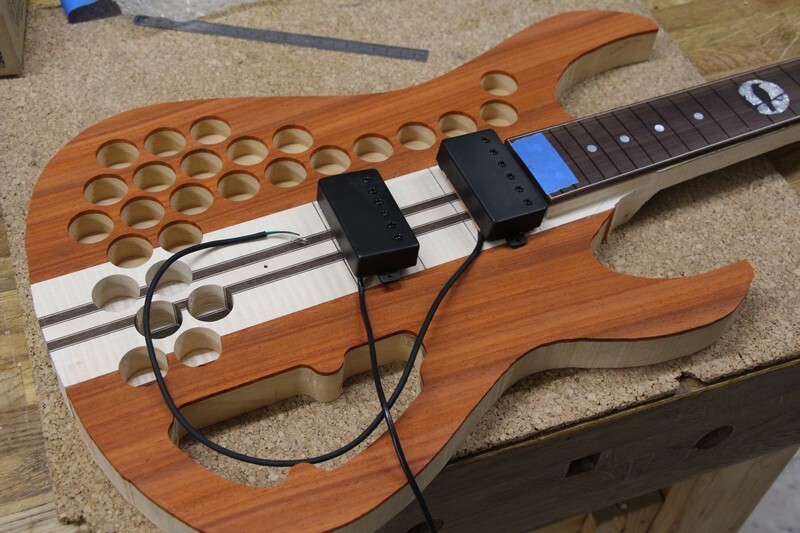

Je place les micros pour voir où sort le fil exactement :

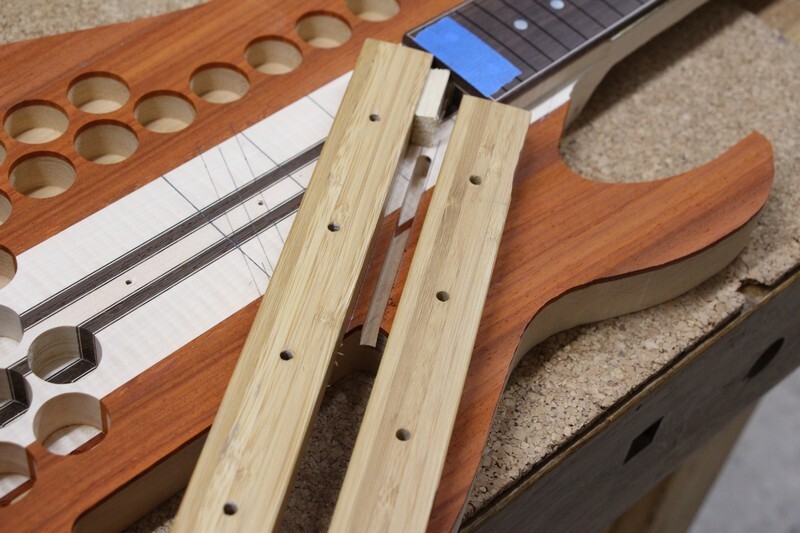

Avec 2 morceaux de bambou, je fais un guide pour la défonceuse et une fraise de 6, l'écartement des 2 guides correspondant au diamètre de la bague de copiage :


Pareil pour l'autre rainure :

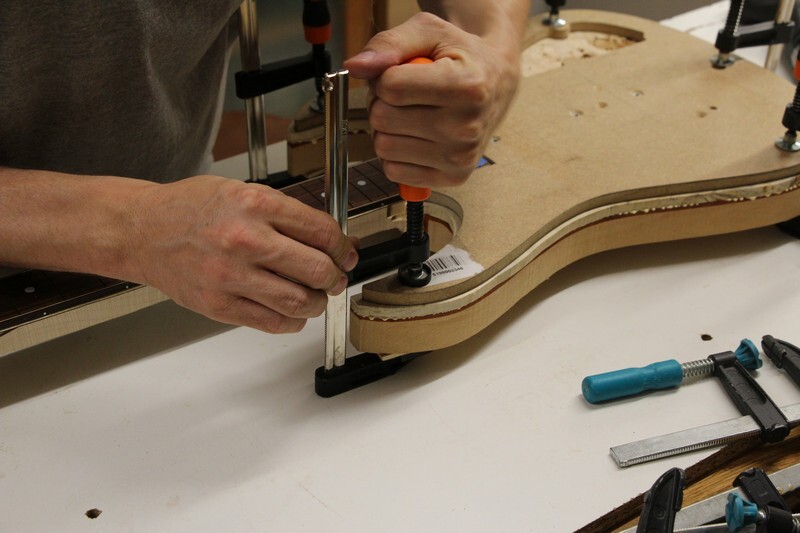

Après avoir préparé la planche de mélaminé, tous les serre-joints sont mis à disposition avec des petites cales en CP pour ne pas marquer le bois au serrage

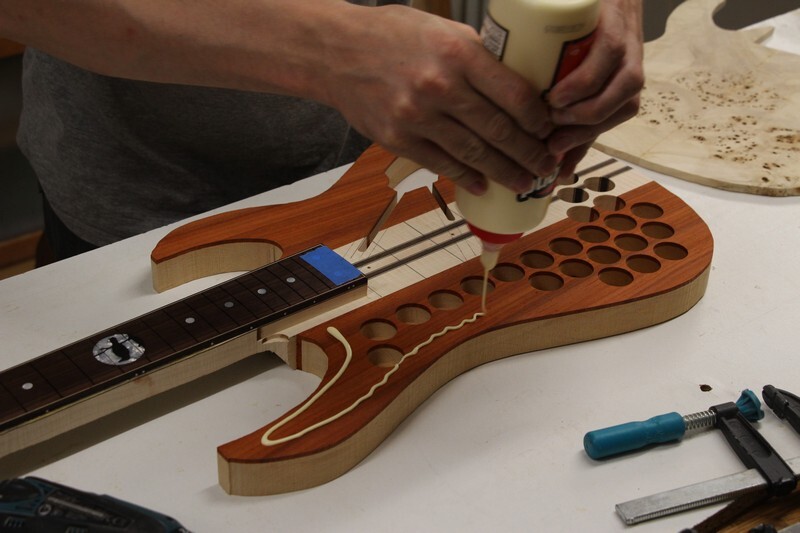

On peut appliquer la colle :

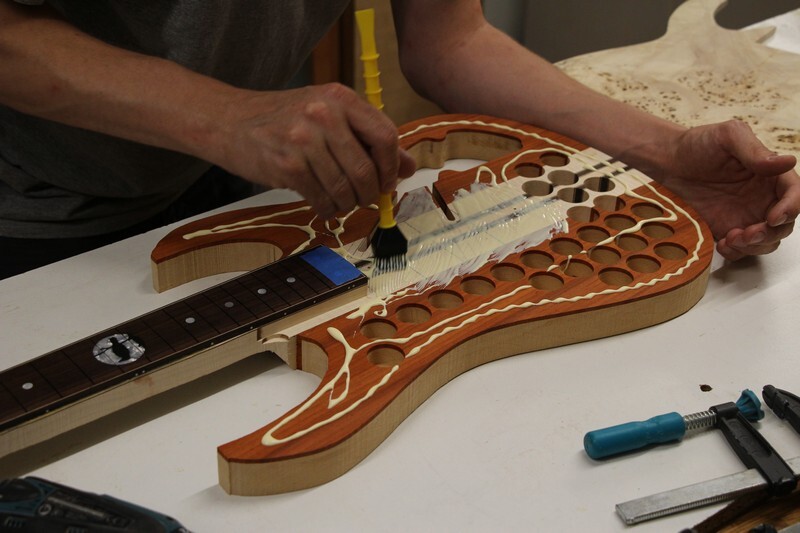

On étale bien la colle partout, même entre les trous d'allègement :

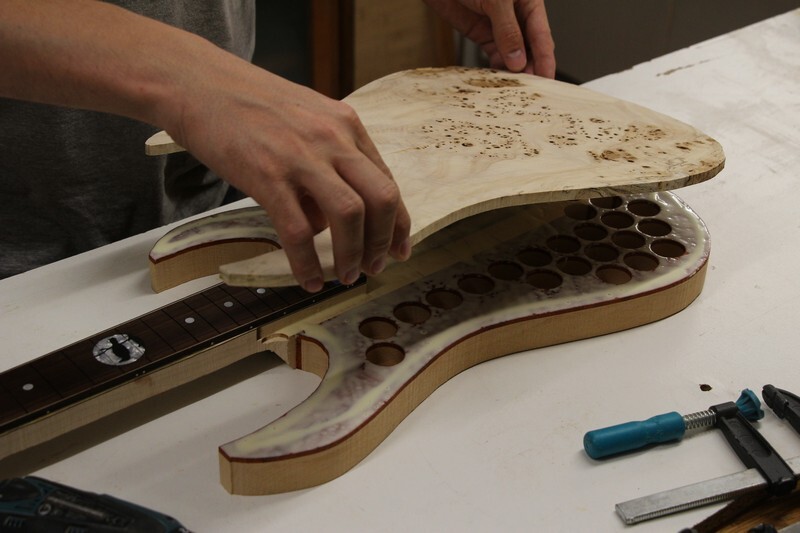

Une fois la colle bien appliquée partout, on peu poser la table :


Et mettre les vis centrales :

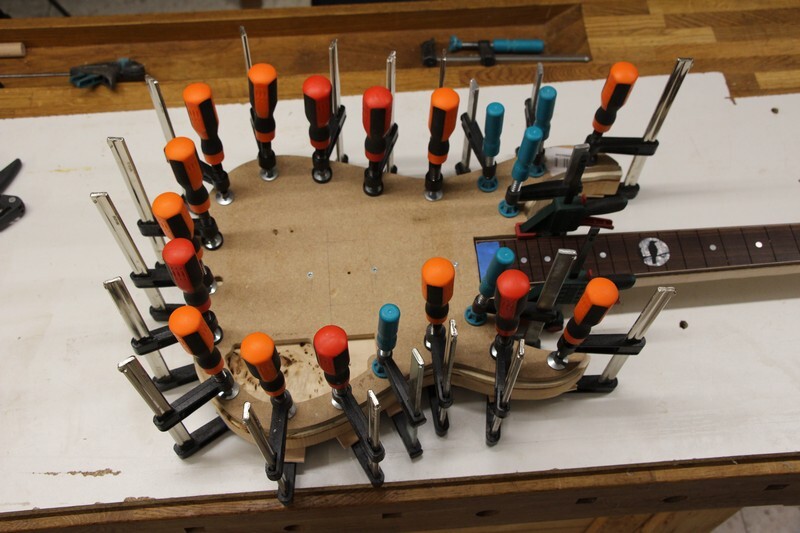

ET on met des serre-joints partout :


Voila une petite foret de serre-joints

[Naka]

Nickel comme d'hab copain

[Mickaël]

Merci

Après presque 24h de séchage, on peut retirer les serre-joints :

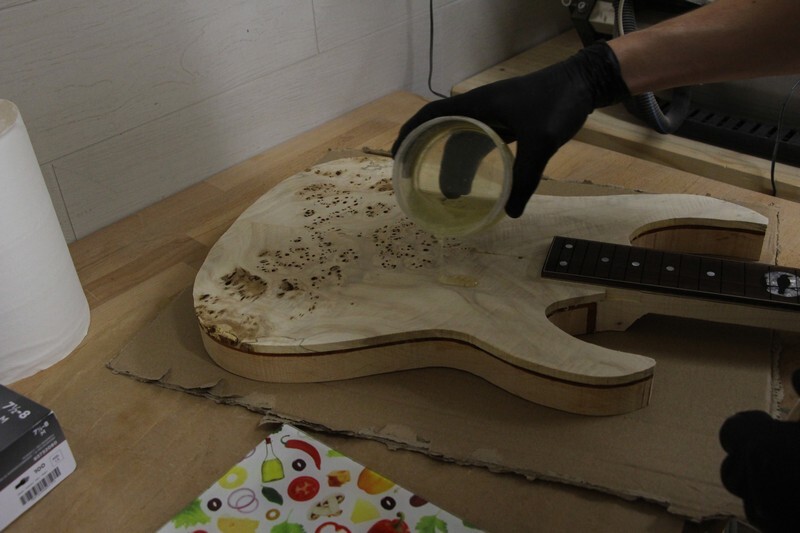

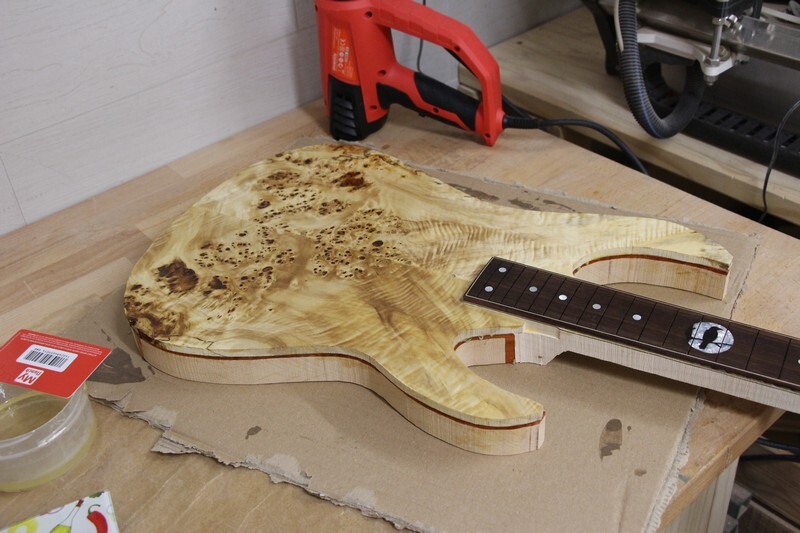

J'ai préparé un peu de résine époxy pour imprégner la table et boucher tous les trous :


Je n'ai plus de carte illicado mais une autre carte fait tout aussi bien l'affaire pour étaler la résine :


On peut laisser durcir pendant 24h :


Il faudra au moins une seconde passe parce que certains trous sont traversants et la résine ne reste pas dedans.

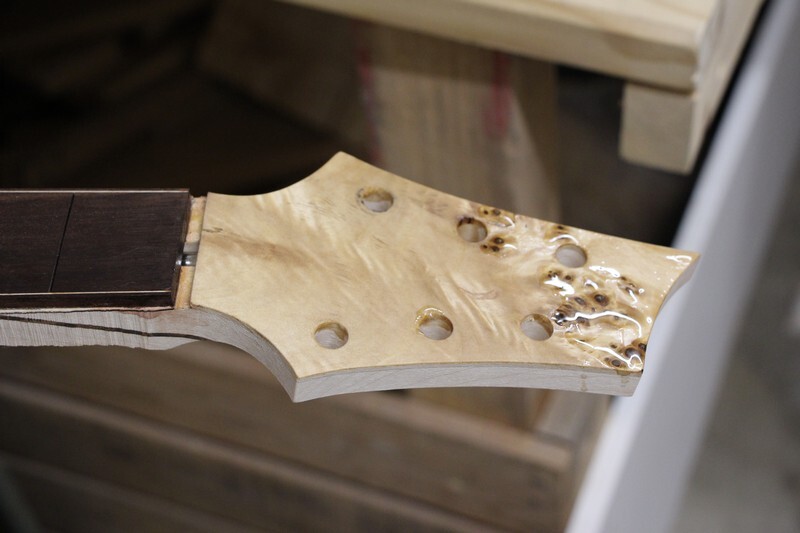

J'ai passé de la résine sur la tête également :

[dead]

Miam cette table !
