Dessus de viole

[reynald917]

C'est toujours un vrai plaisir de suivre tes réalisations, c'est propre, bien illustrer et toujours intéressant, on est bien loin de l'amateurisme !

[Mickaël]

C'est toujours un vrai plaisir de suivre tes réalisations, c'est propre, bien illustrer et toujours intéressant, on est bien loin de l'amateurisme !

C'est clair!

[diomedea]

Bonjour à tous,

C'est toujours un vrai plaisir de suivre tes réalisations, c'est propre, bien illustrer et toujours intéressant, on est bien loin de l'amateurisme !

Et pourtant! comme l'as écrit Benoit sur son fil sur la guitare baroque: Amateur= qui aime!

Allez, Idem pour la seconde, ici avant ponçage.


Pour le creusage j'y vais doucement, les épaisseurs à enlever vont de 1 à 4mm.


Le schéma est le même que sur l'autre face, après la gouge, le rabot.


Je contrôle souvent les épaisseurs, elles vont aller de 4mm au centre à 2,5 sur les bords.





A suivre...

[Alexlyvity]

trop mignon . Un bébé de viole (non ! pas l'inverse ).

[Alexlyvity]

Et tes belles photos toujours lumineuses (dans les deux sens du terme), elles me donnent envie de tout peindre en blanc à l'atelier. Que c'est agréable à suivre, comme tu dois y être bien pour bosser !

[caribou]

Faut dire aussi qu'il a plusieurs mètres linéaires de fenêtres dans son atelier
Mais en effet, pour y être déjà allé, c'est un très bel atelier qui doit être très agréable.

[diomedea]

Et tes belles photos toujours lumineuses (dans les deux sens du terme), elles me donnent envie de tout peindre en blanc à l'atelier. Que c'est agréable à suivre, comme tu dois y être bien pour bosser !

Je ne m'en plaint pas !
Le plus drôle, c'est que les seules les deux premières images sont en lumière naturelles! Pour la peinture, je prévois de le repeindre ce printemps...

Faut dire aussi qu'il a plusieurs mètres linéaires de fenêtres dans son atelier
Mais en effet, pour y être déjà allé, c'est un très bel atelier qui doit être très agréable.

Tu y est toujours le bienvenu!
PS, j'attends toujours ma bouteille d'argon... :wink:

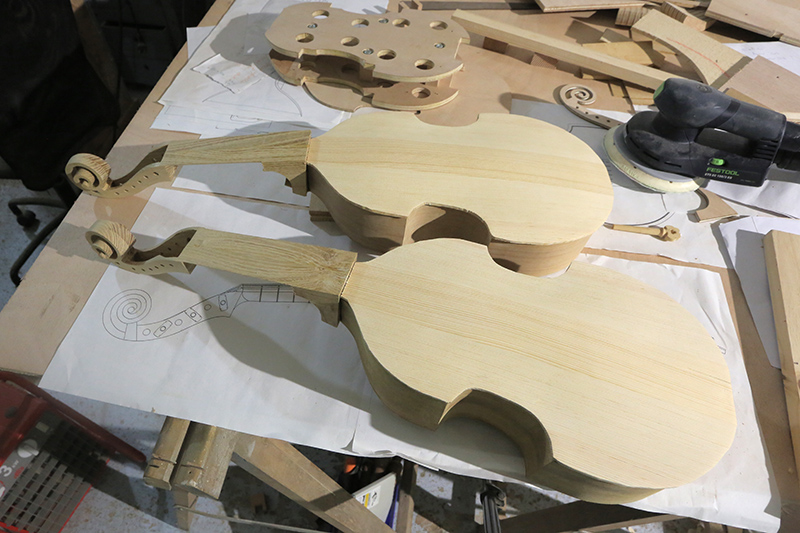

Pour le reste, j'ai terminé la première table...





A suivre...

[David1234]

:app:
Ca avance vite, faut suivre....

[yolande]

Vite et bien.... comme d'hab ou presque...

Et merci pour ces régals à suivre....

[diomedea]

Bonjour à tous,
Initialement je n'avais pas prévu de faire une rosace, et puis j'ai trouvé qu'il manquait quelque chose!
Donc...





La rosace a été modélisée sous SW, puis gravée dans du buis, seul bois que j'ai trouvé pour reproduire les détails les plus fins.
Ici c'est la passe de finition avec une fraise à bout sphérique de rayon 0,25mm.


Comme avec les manches, Le temps que la CNC fabrique les rosaces, je peux poursuivre la fabrication des violes.

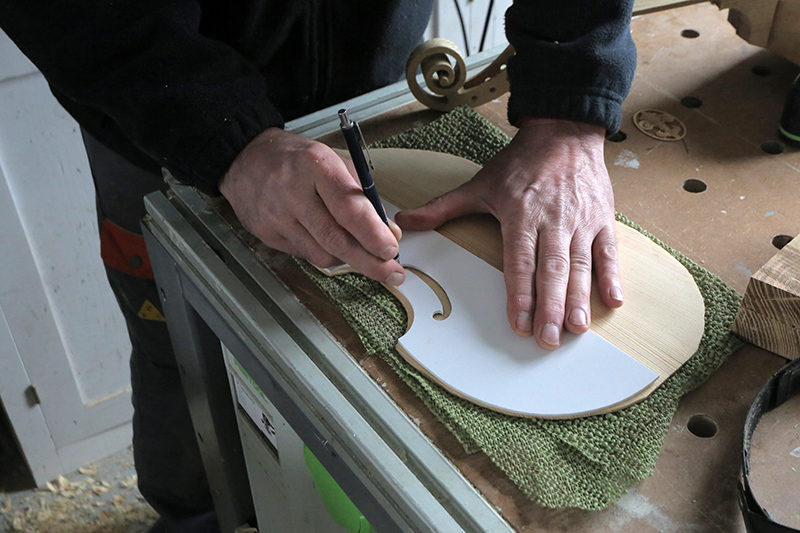

Je vais donc ouvrir les ouïes. Je commence par les tracer à l'aide d'un gabarit découpé dans un plastique qui a la propriété de bien épouser les formes des tables.


Les perçages qui me permettront de passer la lame de la scie.


Chantournage en laissant une bonne marge... ce pin (comme l'épicéa) est délicat à chantourner, la lame ayant la fâcheuse tendance à suivre le fil du bois plus tendre du printemps... C'est une lame torsadée qui, donc, coupe dans toute les directions.

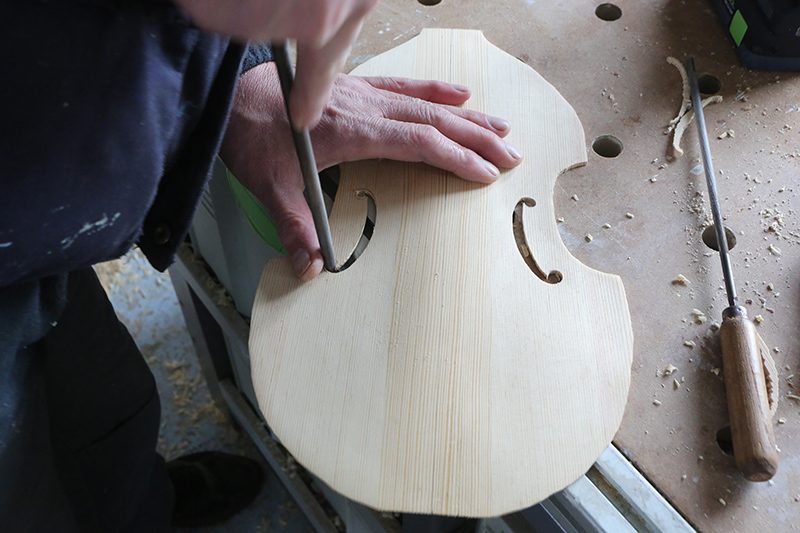

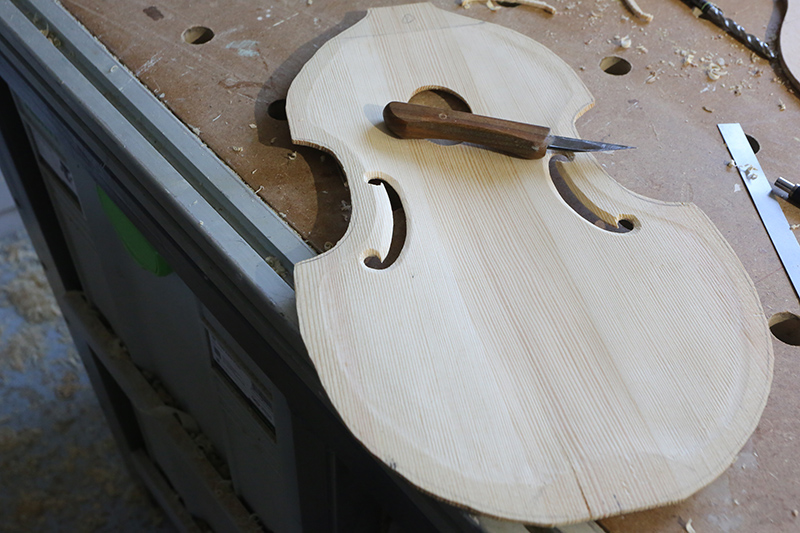

La forme finale est obtenue au canif...


... Et à la queue de rat.

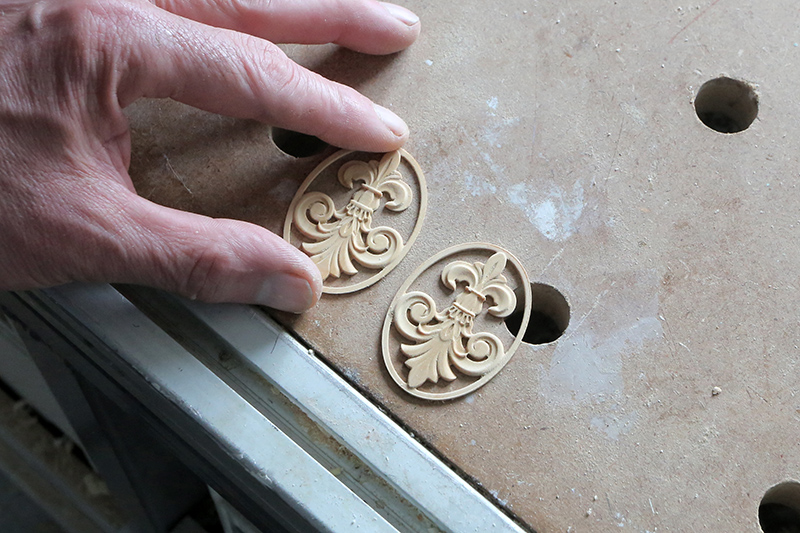

Voila pour les rosaces, elles seront dorées à la feuille d'or.


Les perçages des rosaces sont fait à la CNC, la table est positionné grâce à ce mini niveau fait de deux fioles collées sur un chute d'aluminium.

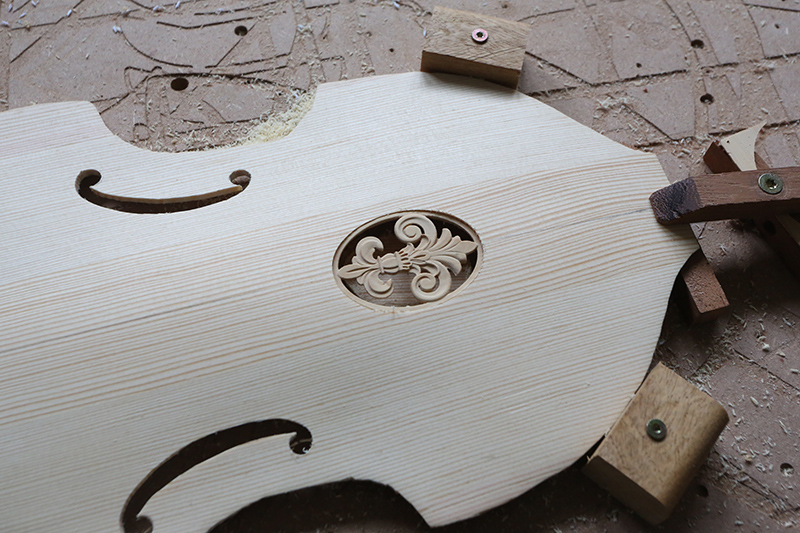

Cette fois j'ai en plus créé une petite feuillure ou sera collé la rosace.

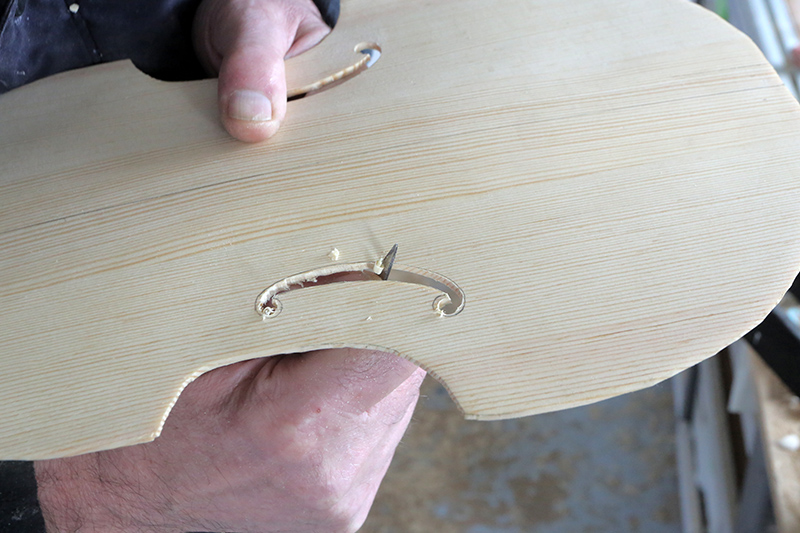

Comme toujours, les ouïes sont affinées par l'intérieur.


Détail de la feuillure.




A suivre...

[Alexlyvity]

ouch ! Tu t'es gavé sur le tracé de la rosace, bravo ! Ton PC doit être relativement puissant pour ne pas ramer lorsque tu dessine tous tes 3D !

Bravo pour l'exécution, toujours aussi bien exécutée, documentée, photographiée et expliquée .

[diomedea]

J'y connais pas grand chose, mais je ne pense pas que mon ordi soit particulièrement puissant! Le plus long, c'est le calcul des images texturées.
Sinon pour les modélisations, ça va, je n'ai pas de problème particulier...

[benoit suaudeau]

Non c'est pas un foudre de guerre, juste une bécane pas trop pourrie.

[caribou]

Comme je suis depuis le dernier confinement un pilote virtuel (IL-2 Sturmovik et MSFS 2020) et qui ai donc dû acheter un nouvel ordi de gamer (surtout pour pouvoir utiliser la VR, avec un simulateur de vol c'est incroyable, on ne peut plus revenir sur écran pour ce type de jeu) je dirais que c'est une vieille crouille comparé aux ordis de gamers. Mais en effet, c'est suffisant pour le reste. Tu pourrais cependant gagner pas mal à peu de frais en rajoutant de la RAM. Avec ce genre de soft, modélisation et compagnie, ça fait une vraie différence.

[benoit suaudeau]

encore faudrait-il le pouvoir, certaine carte mère de portable limite volontairement la taille des extensions.

[diomedea]

Tu pourrais cependant gagner pas mal à peu de frais en rajoutant de la RAM...

C'est déjà fait!
Le SSD a également été remplacé par un plus gros.

[jadespearl]

Magnifique !

[yolande]

quels beautés!!! c'est redoutable de précision....

[Mickaël]

J'ai la même config que toi sur mon PC, ça rame un peu plus qu'au boulot mais ça le fait quand même pour faire de la 3D.

Les rosaces sont belles!

[Pierö]

Superbe !
